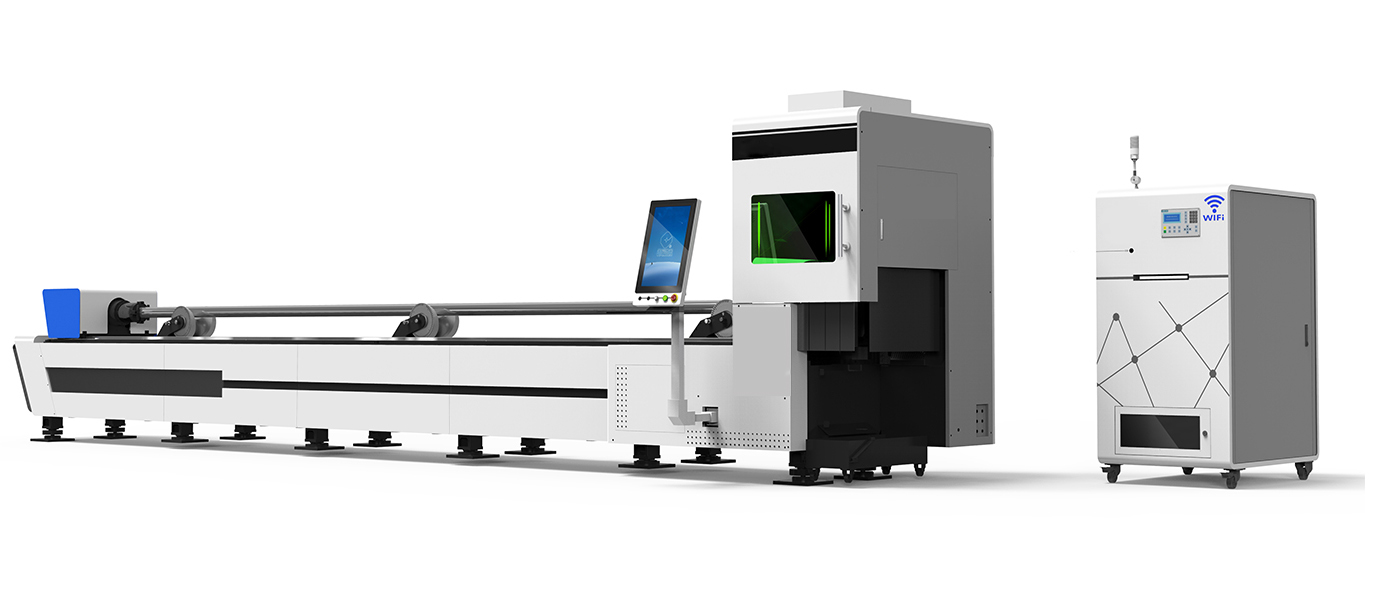

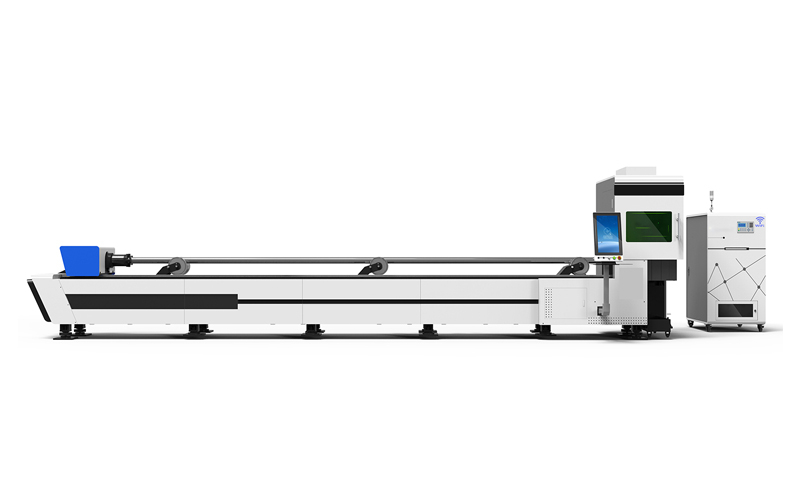

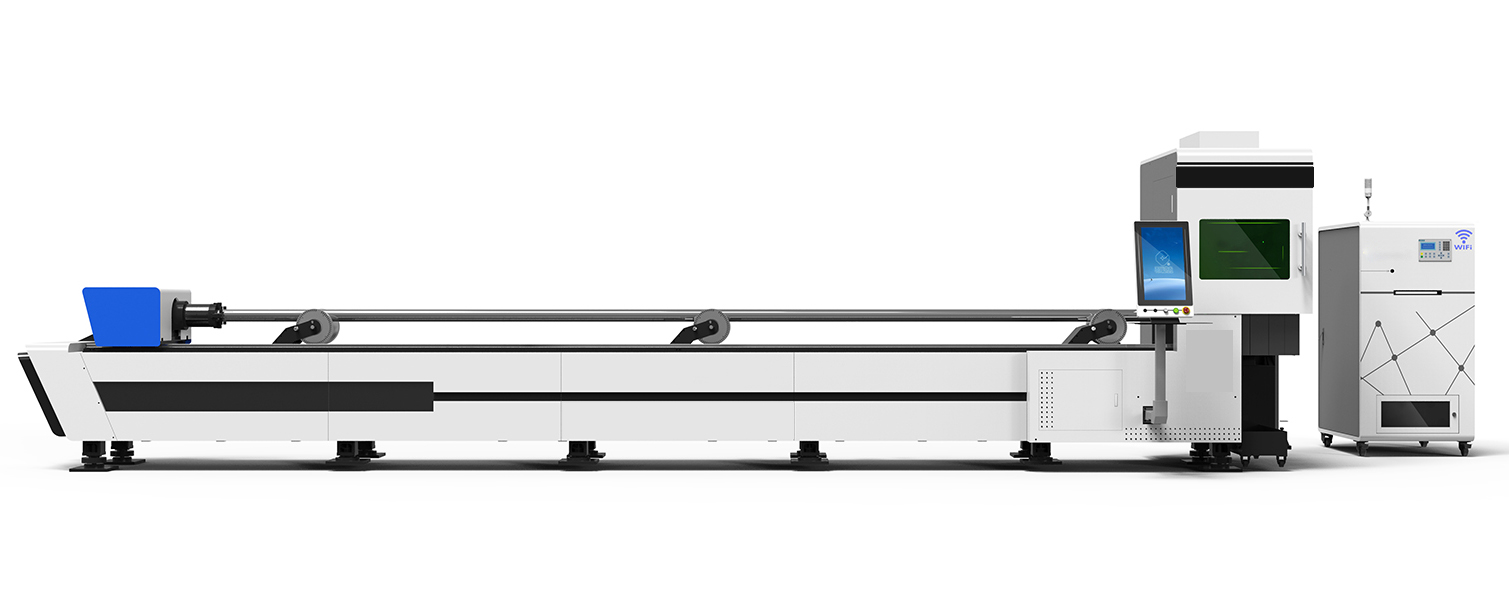

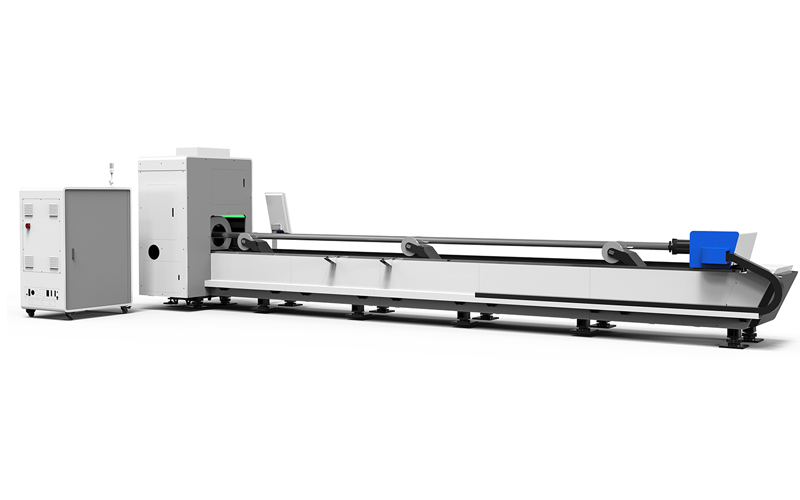

ट्यूब धातु काटने के लिए पेशेवर फाइबर लेजर कटिंग मशीन
फाइबर लेजर कटिंग मशीनें अपनी उच्च दक्षता, उच्च परिशुद्धता, कम रखरखाव लागत और व्यापक प्रयोज्यता के कारण धातु प्रसंस्करण के क्षेत्र में पसंदीदा उपकरण बन गई हैं। चाहे वह पतली प्लेट हो या मध्यम और मोटी प्लेट कटिंग, यह बुद्धिमत्ता और हरियाली के लिए आधुनिक विनिर्माण उद्योग की जरूरतों को पूरा करते हुए उत्कृष्ट प्रदर्शन और अर्थव्यवस्था प्रदान कर सकता है।

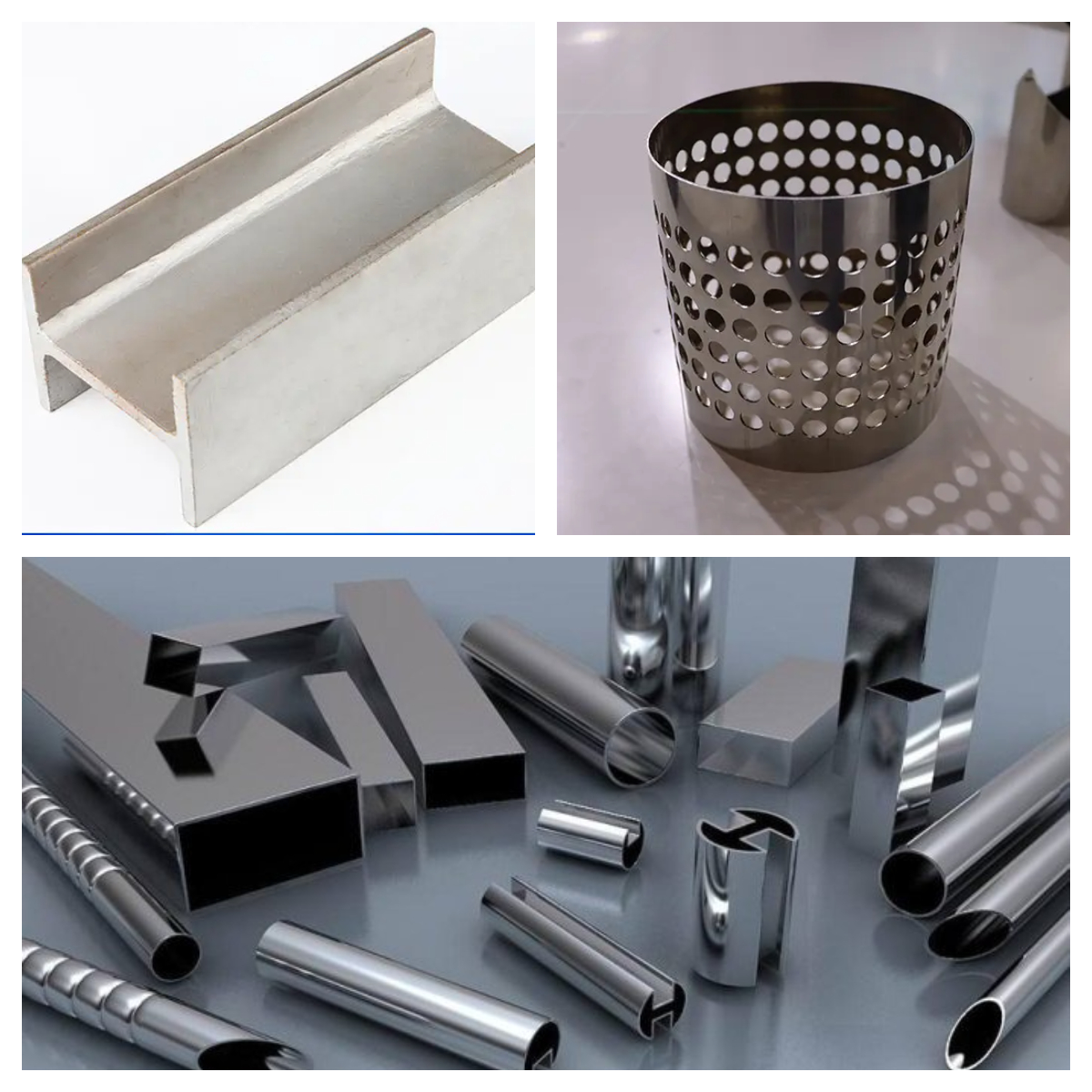

1. फाइबर लेजर काटने की मशीन के लागू उद्योग
फाइबर लेजर कटिंग मशीनों का उपयोग रेल लोकोमोटिव, एयरोस्पेस, ऑटोमोबाइल पार्ट्स विनिर्माण, कार बॉडी प्रोसेसिंग, सटीक चिकित्सा और कॉस्मेटिक उपकरण प्रसंस्करण, स्टील और लकड़ी के फर्नीचर, मशीनरी में किया जाता है।
विनिर्माण, घरेलू उपकरण और बरतन, मुद्रण कारखाने, होटल, कपड़े कारखाने, निर्माण सामग्री कारखाने, फिटनेस उपकरण निर्माण, आदि। लेजर कटिंग एक महत्वपूर्ण भूमिका निभाती है। संक्षेप में, जहाँ भी
जल सी हिलर
धातु सामग्री को काटने की जरूरत है, यह लेजर कटिंग मशीनों के लिए मंच है।
2.ट्यूब काटने के लिए फाइबर लेजर काटने की मशीन तकनीकी विशिष्टता
नमूना |

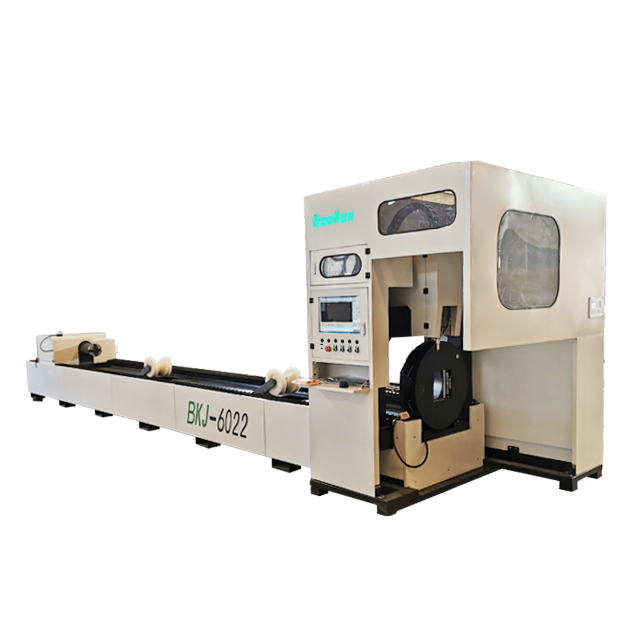

बीकेजे-6022आर |
कार्य क्षेत्र |

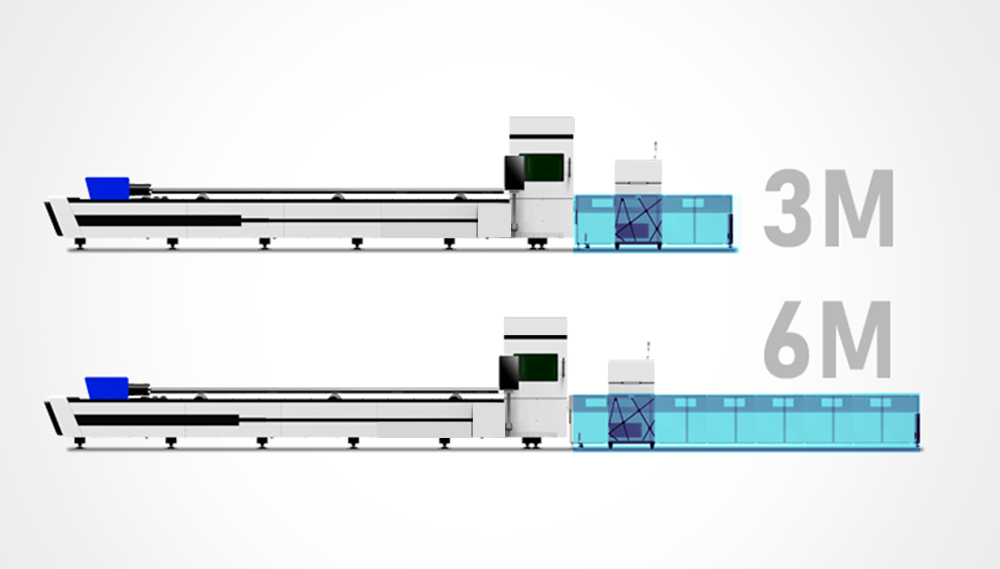

लोड लंबाई: 6 मी व्यास: 220 मिमी |
लेजर प्रकार |
फाइबर लेजर जनरेटर |
लेजर पावर |
3000w अधिकतम |
प्रसारण प्रणाली |
गैन्ट्री डबल-ड्राइव संरचना |
स्नेहन प्रणाली |
पूरी तरह से स्वचालित |
अधिकतम लिंकेज गति |
150 मी/मिनट |
अधिकतम त्वरण गति |
1.5जी |
मशीन बॉडी |
ट्यूब वेल्डेड |
स्थिति निर्धारण सटीकता |
±0.1मिमी/1000मिमी |
पुनर्स्थापन सटीकता |
±0.1मिमी/1000मिमी |
ग्राफ़िक प्रारूप समर्थित |
सीएडी, डीएक्सएफ, आदि |
काम का माहौल |
तापमान: 0-40℃, आर्द्रता:≤80%, कोई संक्षेपण नहीं |
कुल शक्ति |
12 किलोवाट |
मशीन का आकार |
21000*2490*2300मिमी |
कुल वजन |
3750 किग्रा |
मशीन बॉडी उत्पादन प्रक्रिया |
गैन्ट्री मिलिंग तनावमुक्त होना डी-फ़ायरिंग |
एम कुल्हाड़ी. व्यास काटना |
220 मिमी |
एम इंच। काटने का व्यास |
16 मिमी (गोल पाइप के लिए 10 मिमी) |
एम कुल्हाड़ी. कतरन लंबाई |
6 |
एम इंच। काटने की लंबाई |
शून्य पूँछ |

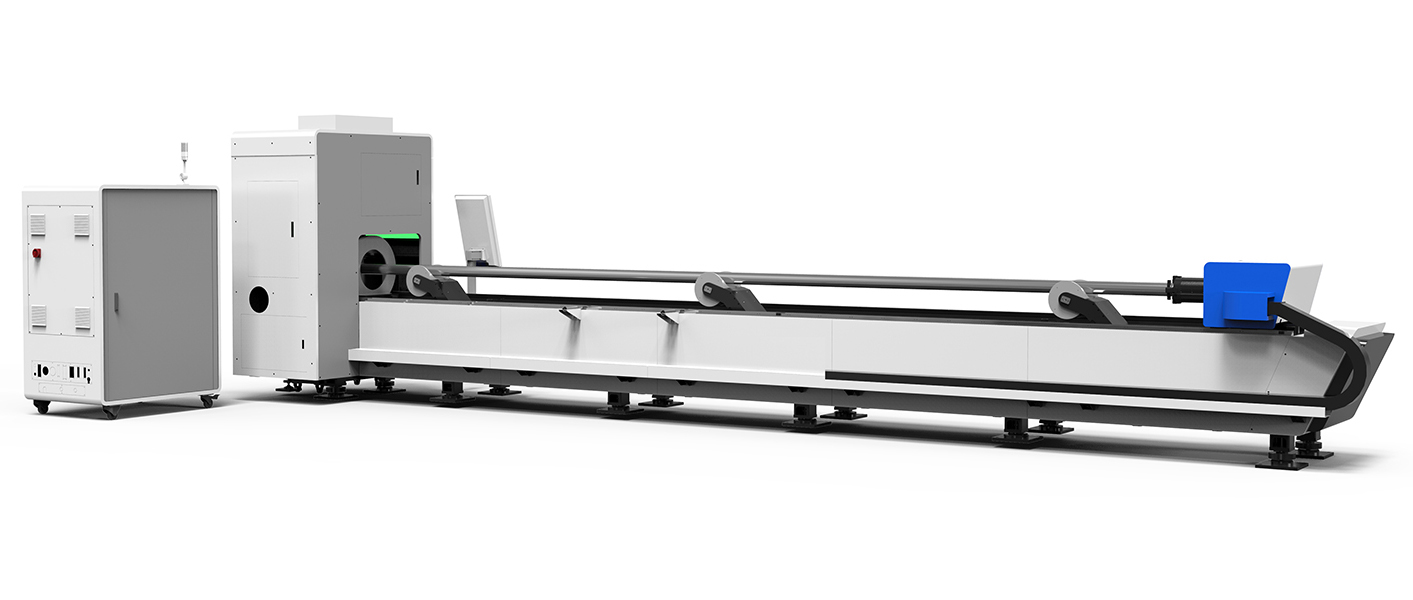

3. पेशेवर ट्यूब लेजर काटने की मशीन के मुख्य भाग
एम मशीन बॉडी:लेजर कटिंग मशीन की
बिस्तर को उच्च शक्ति वाली स्टील प्लेटों के साथ वेल्डेड किया जाता है, और स्टील प्लेटों के बीच समान ताकत वेल्डिंग प्राप्त करने के लिए नाली वेल्डिंग प्रक्रिया का उपयोग किया जाता है; आंतरिक तनाव एनीलिंग प्रक्रिया के बाद, बिस्तर मजबूत और टिकाऊ होने की गारंटी है, विकृत करना आसान नहीं है, और स्थिर है।
प्लेट-वेल्डेड बिस्तर की वेल्डिंग संरचना आंदोलन के दौरान बल को जल्दी से नष्ट कर सकती है, जिससे एक अच्छा सदमे अवशोषण प्रभाव प्राप्त होता है, जो काटने के दौरान कंपन के कारण होने वाली त्रुटि को प्रभावी ढंग से कम कर सकता है, जिससे कटिंग अधिक सटीक हो जाती है।
ट्यूब लेजर काटने की मशीन की गैन्ट्री बीम:
1. गर्डर उच्च शक्ति वाले स्टील या एल्यूमीनियम मिश्र धातु से बना है, जो हल्के डिजाइन और उत्कृष्ट गतिशील प्रदर्शन प्रदान करता है।
2. एनीलिंग प्रक्रिया का उपयोग गर्डर से आंतरिक तनाव को दूर करने के लिए किया जाता है।
3. गर्डर की समग्र ताकत और स्थिरता को बढ़ाने के लिए माध्यमिक कंपन उम्र बढ़ने का उपचार लागू किया जाता है।
मल्टी-फंक्शन सीएनसी कंट्रोल सिस्टम एफएससीयूटी सिस्टम ट्यूबप्रो कटिंग सॉफ्टवेयर और ट्यूबेस्ट नेस्टिंग सॉफ्टवेयर के साथ
1. एफएससीयूटी प्रणाली उत्पादन के दौरान ट्यूब केंद्र की त्रुटियों का पता लगाने और उन्हें ठीक करने में मदद करती है ताकि छेदों की सटीक कटाई सुनिश्चित की जा सके। यह तेज़ और अधिक स्थिर ट्यूब कॉर्नर ट्रैकिंग और कटिंग के लिए EtherCAT बस पर आधारित सक्रिय नियंत्रण तकनीक का उपयोग करता है। सिस्टम उन धारकों का भी समर्थन करता है जो केंद्र संरेखण को बनाए रखने और वर्कपीस की गुणवत्ता में सुधार करने के लिए सक्रिय रूप से घूर्णन ट्यूब का पालन करते हैं। खोखली चक संरचना के साथ, छोटी मशीन यात्रा सीमा के भीतर लंबी ट्यूबों का उत्पादन किया जा सकता है। इसके अतिरिक्त, सिस्टम सटीकता सुनिश्चित करने और अपशिष्ट को कम करने के लिए उत्पादन में ट्यूब डिलीवरी के लिए 3 चक के उपयोग का समर्थन करता है।
2. ट्यूबप्रो एक विशेष ट्यूब कटिंग सिस्टम है जो विभिन्न आकार के ट्यूब और प्रोफाइल को संभाल सकता है। यह मानक और कस्टम उत्पादन आवश्यकताओं दोनों के लिए तकनीक सेटिंग, उन्नत टूलपाथ पीढ़ी और नेस्टिंग की सुविधा के लिए ट्यूबेस्ट नेस्टिंग सॉफ़्टवेयर के साथ सहजता से एकीकृत होता है।
3. TubesT एक 3D ट्यूब नेस्टिंग सॉफ़्टवेयर है जिसे विशेष रूप से CypTube/TubePro लेजर कटिंग सिस्टम के साथ उपयोग के लिए डिज़ाइन किया गया है। भागों को चित्रित करने और संशोधित करने से लेकर पूर्ण प्रकार के मुआवजे, रणनीतिक नेस्टिंग और रिपोर्ट निर्माण तक, TubesT एक व्यापक समाधान है जो आपकी सभी उत्पादन आवश्यकताओं को पूरा करेगा और उनसे आगे निकल जाएगा।

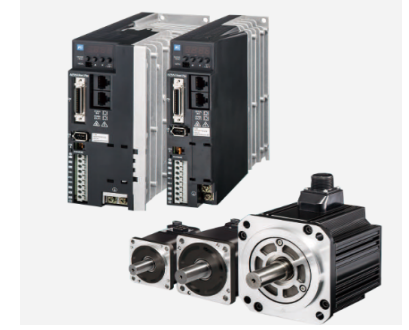

फाइबर लेजर कटिंग मशीन फ़ूजी सर्वो ड्राइवर और मोटर से सुसज्जित है
फ़ूजी सर्वो मोटर्स ±0.01 मिमी तक की स्थिति सटीकता के साथ उच्च-सटीक स्थिति, गति और टॉर्क नियंत्रण प्राप्त करने के लिए उन्नत नियंत्रण एल्गोरिदम का उपयोग करते हैं। उनके पास तेज़ प्रतिक्रिया गति है और उच्च गति, उच्च-गतिशील प्रतिक्रिया अनुप्रयोगों के लिए उपयुक्त हैं। अनुकूलित मोटर डिज़ाइन और नियंत्रण तकनीक बेहद कम कंपन और शोर के साथ सुचारू संचालन को सक्षम बनाती है, जो उन्हें सटीक मशीनिंग उपकरण के लिए उपयुक्त बनाती है। फ़ूजी सर्वो मोटर्स के बीयरिंग और इन्सुलेशन सामग्री को लंबी सेवा जीवन और कम रखरखाव लागत के लिए विशेष रूप से उपचारित किया जाता है।
फाइबर लेजर कटिंग मशीन मैक्स लेजर जेनरेटर को अपनाती है
मैक्स के लेजर अपनी गुणवत्ता, विश्वसनीयता और दक्षता के लिए प्रसिद्ध हैं। इनका उपयोग विनिर्माण, चिकित्सा और अनुसंधान सहित उद्योगों की एक विस्तृत श्रृंखला में किया जाता है। मैक्स का उत्पादन विभाग यह सुनिश्चित करता है कि प्रत्येक लेजर नवीनतम तकनीक और सामग्रियों का उपयोग करके उच्चतम मानकों के अनुसार निर्मित किया जाए। उनका सेवा विभाग उनके उत्पादों का समर्थन और रखरखाव करता है, यह सुनिश्चित करते हुए कि ग्राहक आने वाले वर्षों तक उनके लेजर पर भरोसा कर सकते हैं। मैक्स लेजर उद्योग में एक विश्वसनीय और सम्मानित नाम है, जो अपनी अत्याधुनिक तकनीक, बेहतर गुणवत्ता और उत्कृष्ट ग्राहक सेवा के लिए प्रसिद्ध है।

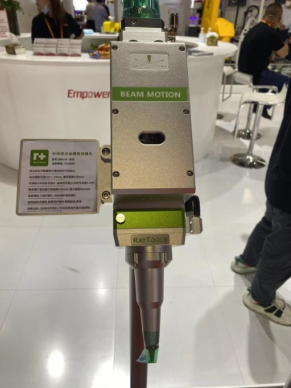

फ़ाइबर लेज़र काटने की मशीन Raytools लेज़र हेड 3D BM110 का उपयोग करती है
1. उच्च शक्ति वाला लेजर कटिंग हेड बड़ी सामग्रियों को कुशलतापूर्वक काटने के लिए आदर्श है।
2. ऑप्टिकल घटकों को धूल से दूषित होने से रोकने के लिए लेजर हेड को सील कर दिया जाता है।
3. लेजर हेड में दोहरे बिंदु केंद्रित समायोजन की सुविधा है और बेहतर कटिंग परिशुद्धता और दक्षता के लिए उच्च गुणवत्ता वाली मोटर ड्राइव का उपयोग किया जाता है।
फाइबर लेजर कटिंग मशीन रूका पी न्यूमेटिक सी हंक का उपयोग करती है
1. वायवीय टुकड़ों में एक बुनियादी डिजाइन, टिकाऊ निर्माण होता है, और आसानी से सर्विस किया जाता है।
2. वायवीय टुकड़ों को न्यूनतम प्रतिस्थापन भागों की आवश्यकता होती है और इससे कोई पर्यावरणीय नुकसान नहीं होता है।
3. कम ऊर्जा उपयोग और मजबूत सुरक्षा मार्जिन।
4. किसी भी मोड़ को रोकने के लिए घूमने वाले शाफ्ट के मध्य बिंदु पर एक ट्रे लगाई जाती है।
हनली वॉटर चिलर
हनली श्रृंखला लेजर चिलर की मुख्य विशेषताएं हैं: विशेष रूप से फाइबर लेजर उपकरण के लिए विकसित, विभिन्न ब्रांडों के फाइबर लेजर के साथ संगत; स्थिर और विश्वसनीय प्रदर्शन, कम विफलता दर, ऊर्जा की बचत और बिजली की बचत; अच्छी शीतलन जल गुणवत्ता और उच्च जल तापमान सटीकता

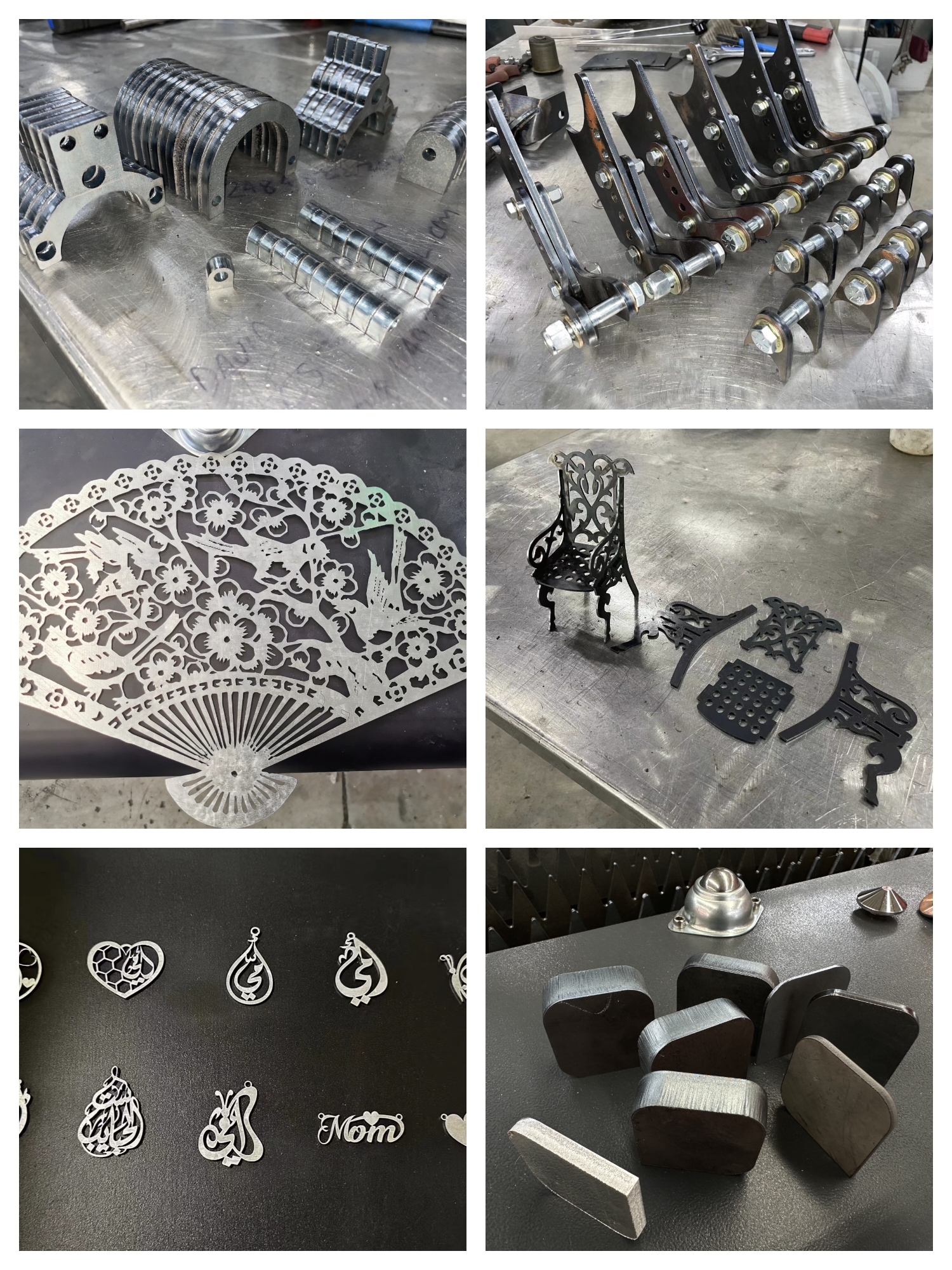

ट्यूब फाइबर लेजर काटने की मशीन का नमूना
