지능형 제조 시대에 효율성과 자동화는 기업의 경쟁력을 결정하는 중요한 요소입니다. 듀얼 플랫폼 파이버 레이저 절단기는 금속 제조 분야에서 가장 중요한 혁신 중 하나이며, 고속 및 연속 생산에 대한 증가하는 수요를 충족하도록 설계되었습니다.
기존의 단일 테이블 절단 시스템과 달리 이중 플랫폼 파이버 레이저 절단기는 자동으로 교체되는 두 개의 작업 플랫폼을 사용합니다. 하나는 절단용이고 다른 하나는 로드 또는 언로드용입니다. 이 설계는 가동 중지 시간을 최소화하고 전체 처리량을 크게 증가시킵니다.
Industry 4.0의 등장으로 인해 이 장비는 정밀성, 유연성 및 자동화가 필수적인 현대 판금 가공 라인에서 없어서는 안 될 장비가 되었습니다. 이 기사에서는 듀얼 플랫폼 파이버 레이저 절단기가 무엇인지, 작동 방식, 핵심 구성 요소가 무엇인지, 전 세계 제조업체가 선택하는 이유에 대해 알아봅니다.
듀얼 플랫폼 파이버 레이저 절단기는 절단과 자재 취급이 동시에 이루어질 수 있는 2개의 교환 가능한 테이블로 설계되었습니다.
단일 테이블 시스템보다 20~30% 더 빠른 탁월한 생산성 향상 효과를 제공합니다.
듀얼 플랫폼 파이버 레이저 절단기는 레이저 정밀도, 기계 자동화 및 소프트웨어 지능을 결합하여 사람의 개입을 최소화합니다.
대량 생산, 지속적인 워크플로 및 스마트 팩토리 환경에 이상적입니다.

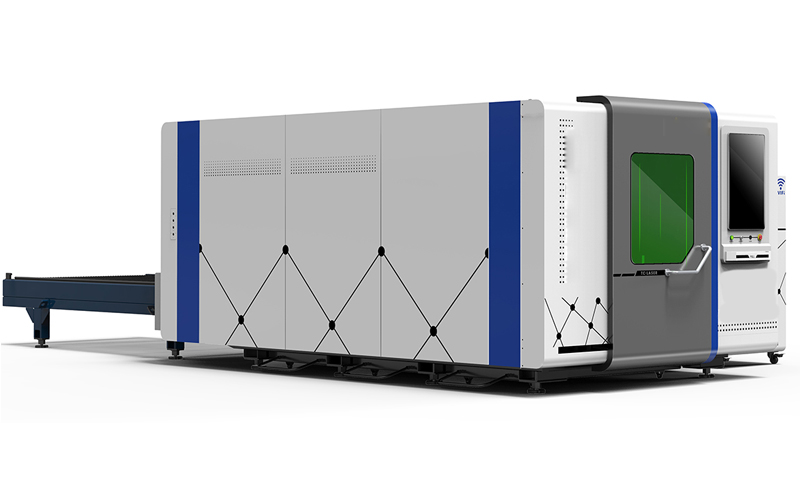

에이 듀얼 플랫폼 파이버 레이저 절단기는 두 개의 독립적인 셔틀 테이블(또는 교환 플랫폼)을 특징으로 하는 기존 레이저 절단기의 고급 버전입니다. 레이저가 한 플랫폼에서 절단하는 동안 작업자 또는 로봇 로더는 두 번째 플랫폼에서 다음 시트를 준비합니다. 현재 절단이 완료되면 기계는 자동으로 테이블을 교체하여 레이저가 최소한의 중단으로 작업을 계속할 수 있도록 합니다.
이 효율적인 테이블 교환 메커니즘은 유휴 시간을 대폭 줄여 절단 프로세스가 연속적이고 최적화된 상태로 유지되도록 합니다.
| 기능 | 설명 | 이점 |
|---|---|---|
| 이중 교환 테이블 | 두 개의 작업 플랫폼이 교대로 움직입니다. | 주기 간 가동 중지 시간 없음 |
| 파이버 레이저 소스 | 고효율 고체 레이저 | 깨끗하고 안정적이며 빠른 절단 |
| CNC 자동화 | 지능형 모션 및 경로 제어 | 고정밀, 반복 가능한 성능 |
| 자동 셔틀 시스템 | 기계화된 테이블 전환 | 빠르고 안정적이며 안전한 작동 |
간단히 말해서, 듀얼 플랫폼 레이저 절단기는 속도, 정확성 및 지속적인 작업 흐름의 이상적인 조합을 제공합니다. 이는 대량 산업 생산에 없어서는 안 될 기능입니다.
이 디자인이 중요한 이유를 이해하려면 나중에 읽을 수 있습니다. 단일 플랫폼과 이중 플랫폼 파이버 레이저 커터 - 효율성, 비용 및 성능 비교.
듀얼 플랫폼 파이버 레이저 절단기의 작동 원리는 레이저 에너지 변환과 기계적 동기화를 기반으로 합니다.
파이버 레이저 소스는 광섬유를 통해 고농축 빔을 방출합니다.
빔은 커팅 헤드의 광학 렌즈에 의해 금속 표면에 집중되어 매우 높은 에너지 밀도를 생성합니다.
금속은 프로그래밍된 경로를 따라 녹거나 기화됩니다.
플랫폼 A가 절단되는 동안 플랫폼 B에는 원자재가 적재될 수 있습니다. 플랫폼 A의 절단 작업이 완료되면 두 플랫폼 모두 서보 제어 기계 시스템을 통해 자동으로 위치를 교환합니다.
| 운영 | 단일 플랫폼 | 이중 플랫폼 | 시간 절약 |
|---|---|---|---|
| 로딩 및 설정 | 60초 | 10초(병렬) | 83% |
| 절단 | 300초 | 300초 | — |
| 하역 | 45초 | 0초(동시) | 100% |
| 총 | 405초 | 310초 | 주기당 ~24% 더 빠름 |
이러한 지속적인 교환 작업 흐름은 이중 플랫폼 레이저 절단기를 고효율 제조의 초석으로 만듭니다.
센서와 자동화 소프트웨어를 통합함으로써 최신 모델은 본격적인 산업 자동화를 위해 로봇 팔, 컨베이어 또는 창고 시스템과 동기화할 수도 있습니다. 듀얼 플랫폼 파이버 레이저 커터의 장점.
모든 이중 플랫폼 파이버 레이저 절단기는 원활하게 함께 작동하는 정밀 엔지니어링 하위 시스템으로 제작되었습니다.
시스템의 가장 중요한 부분. IPG, Raycus 및 MAX와 같은 유명 브랜드는 1kW~30kW 출력의 레이저 소스를 제공합니다.
변환 효율이 40%를 초과합니다.
안정적인 빔 품질은 높은 절단 정밀도를 보장합니다.
긴 수명(최대 100,000시간).
절단 헤드는 재료 두께에 맞게 초점 거리를 자동으로 조정합니다.
운영자의 실수를 줄입니다.
일관된 절단 품질을 유지합니다.
듀얼 셔틀 시스템을 사용하면 두 개의 작업 테이블이 몇 초 내에 위치를 교환할 수 있습니다.
사이클 시간을 20~30% 절약합니다.
운전자의 안전과 인체공학성을 향상시킵니다.
CNC 컨트롤러는 레이저 출력, 이동 및 경로 최적화를 관리합니다.
재료 활용을 위해 네스팅 소프트웨어와 통합됩니다.
생산 모니터링을 위해 IoT 시스템에 연결합니다.
랙 앤 피니언 또는 선형 모터 시스템은 최대 2.5G의 빠른 가속을 허용합니다.
고속 작동 중에도 부드럽고 정확한 동작을 보장합니다.
이러한 시스템은 레이저 성능을 안정화하고 깨끗한 절단 환경을 유지합니다.
산업용 냉각기는 광섬유 소스와 광학 장치를 냉각합니다.
연기 추출은 작업자의 안전과 부품 청결을 보장합니다.
이중 플랫폼 파이버 레이저 절단기는 정밀도와 생산성이 교차하는 모든 곳에서 사용됩니다. 그 다양성으로 인해 다양한 산업 분야에 적합합니다.
섀시 구성 요소, 배기 시스템 및 구조 부품을 절단하는 데 사용됩니다. 듀얼 플랫폼 레이저 절단기는 JIT(Just-In-Time) 생산 라인을 지원합니다.
뛰어난 가장자리 품질로 티타늄 및 고강도 합금을 처리합니다.
장식 패널부터 기계 커버까지 듀얼 플랫폼 파이버 레이저 절단기는 반복 가능한 정밀도와 속도를 보장합니다.
대형 기계 하우징 및 산업용 인클로저 제작에 사용됩니다.
최소한의 수동 작업으로 복잡한 설계와 지속적인 배치 생산을 지원합니다.
| 산업 | 재료 유형 | 절단 범위 | 권장 전력 | 주요 이점 |
|---|---|---|---|---|
| 자동차 | 스테인레스 스틸 | 1~5mm | 6~12kW | 더 빠른 사이클 시간 |
| 항공우주 | 티타늄 합금 | 1~6mm | 10~20kW | 높은 정밀도 |
| 제작 | 탄소강 | 0.5~25mm | 3~15kW | 폭넓은 다양성 |
| 가구 | 알류미늄 | 0.5~8mm | 2~6kW | 부드러운 가장자리, 깔끔한 절단 |
이중 플랫폼 파이버 레이저 절단기는 광학 혁신과 기계 자동화의 강력한 융합을 나타냅니다. 이중 테이블 구성은 가동 중지 시간을 없애고, 처리량을 향상시키며, 연중무휴 자동화된 운영을 지원합니다. 이는 오늘날의 경쟁적인 제조 환경에 매우 중요합니다.
단일 테이블 시스템과 비교할 때 이중 플랫폼 레이저 절단기는 지속적으로 뛰어난 효율성, 신뢰성 및 통합 가능성을 보여줍니다.
린 생산(Lean Production) 및 인더스트리 4.0 전환에 중점을 두는 모든 제조업체의 경우 듀얼 플랫폼 파이버 레이저 절단기는 단순한 장비가 아니라 생산성을 위한 전략적 투자입니다.
듀얼 플랫폼 파이버 레이저 절단기의 장점 - 주요 이점, 비용 효율성 데이터 및 자동화 호환성을 살펴보세요.
단일 플랫폼과 이중 플랫폼 파이버 레이저 커터 - 공장에 적합한 모델을 선택하는 방법에 대한 자세한 비교 및 지침을 확인하세요.
Q1: 듀얼 플랫폼 파이버 레이저 절단기를 정의하는 것은 무엇입니까?
두 개의 자동 셔틀 테이블이 교대로 작동하여 중단 없는 생산을 보장하는 레이저 절단기입니다.
Q2: 단일 플랫폼 모델에 비해 가장 큰 장점은 무엇입니까?
동시 로딩 및 언로딩을 통한 연속 절단 — 사이클 시간을 20-30% 향상시킵니다.
Q3: 듀얼 플랫폼 레이저 커터로 두꺼운 재료를 가공할 수 있습니까?
예, 레이저 출력에 따라 얇은 판(0.5mm)부터 두꺼운 판(30mm 이상)까지 절단할 수 있습니다.
Q4: 듀얼 플랫폼 파이버 레이저 절단기는 자동화에 적합합니까?
전적으로. 로봇 시스템, 컨베이어 및 MES 소프트웨어와 쉽게 통합됩니다.
Q5: 어떤 종류의 유지 관리가 필요합니까?
일상적인 청소, 윤활 및 교정 - 단일 플랫폼 모델과 유사하지만 셔틀 메커니즘에 대한 추가 검사가 포함됩니다.
Q6: 파이버 레이저 소스의 예상 수명은 얼마나 됩니까?
작동 조건 및 유지 관리 품질에 따라 최대 100,000시간의 작업 시간이 가능합니다.
