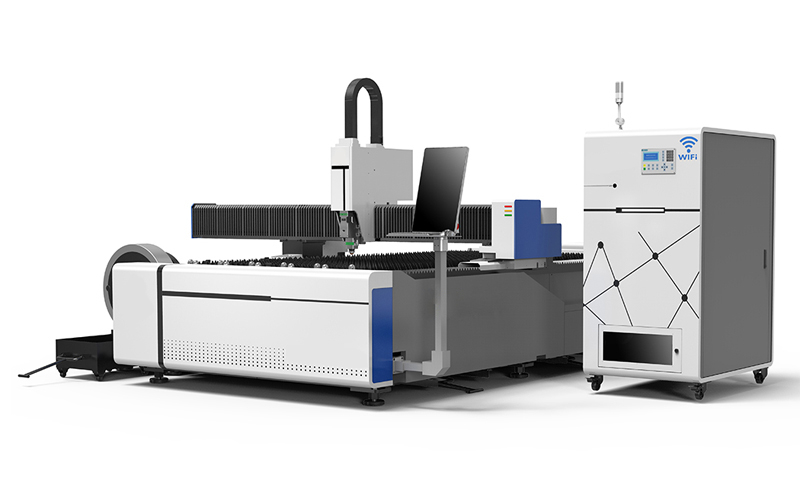

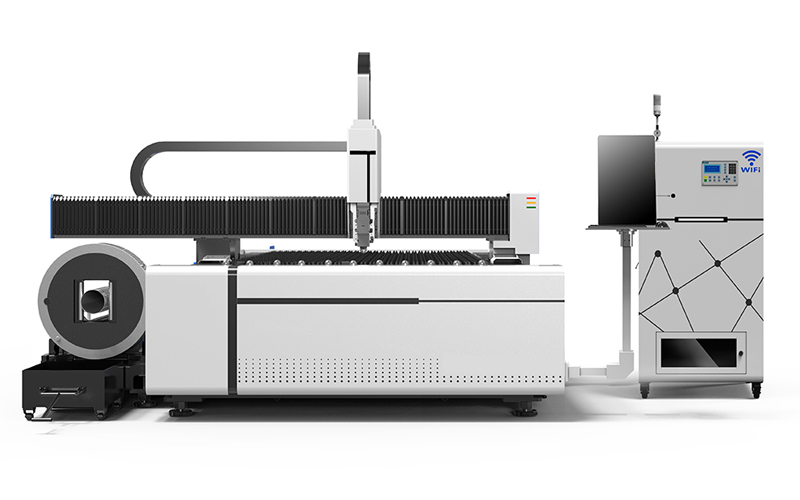

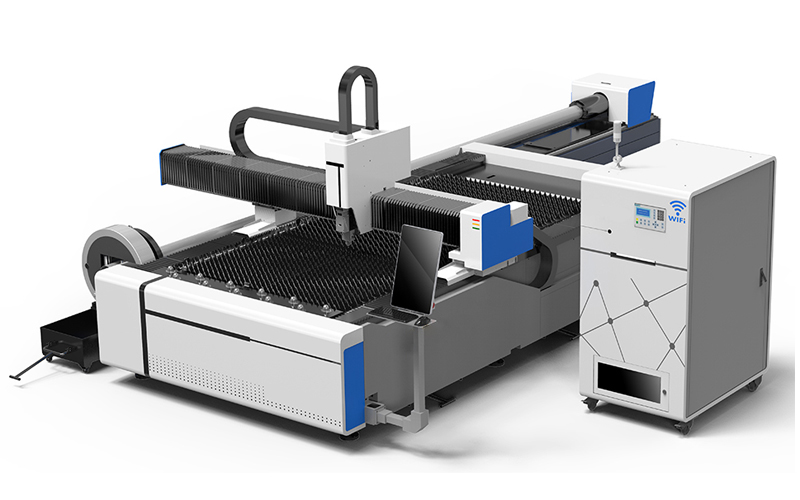

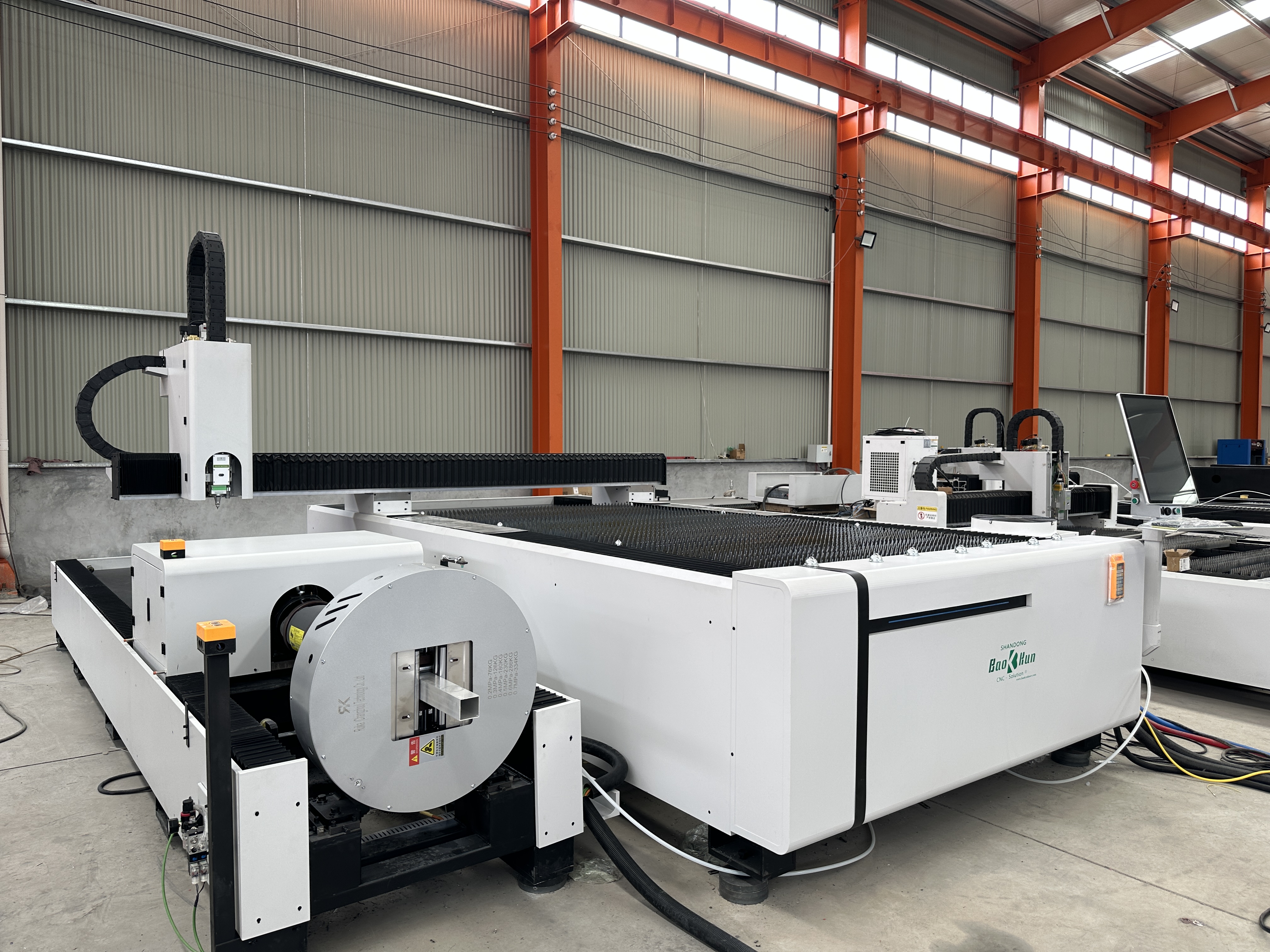

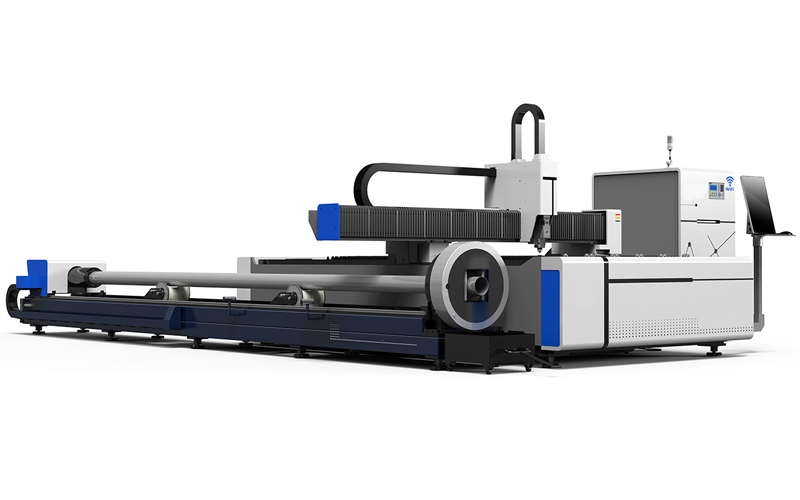

Tube ya utendaji wa juu na mashine ya kukata laser na meza ya kubadilishana mbili
Muhtasari wa mashine ya kukata laser ya nyuzi:
Mashine ya kukata laser ya bomba na karatasi ya kubadilishana mbili inawakilisha kiwango cha teknolojia ya kisasa ya utengenezaji wa chuma, unachanganya uboreshaji, ufanisi, na usahihi katika suluhisho moja la daraja la viwanda.
Iliyoundwa kwa wazalishaji wanaohitaji mabadiliko ya mshono kati ya usindikaji wa karatasi na bomba, mashine hii inajumuisha teknolojia ya hali ya juu ya laser na automatisering akili, na kuifanya kuwa bora kwa viwanda kama vile magari, anga, ujenzi, na nishati mbadala.
Vipengele muhimu vya mashine ya kukata laser ya nyuzi:

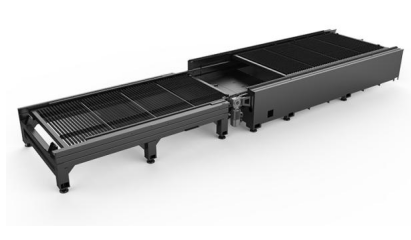

1. Jedwali la kubadilishana mbili kwa ufanisi usio sawa
Kubadilisha jukwaa la 15-pili: Jedwali la kubadilishana mbili huwezesha upakiaji wa nyenzo za haraka na upakiaji, kupunguza wakati wa kupumzika na zaidi ya 60% ikilinganishwa na mifumo ya jadi ya meza moja. Jedwali moja hushughulikia vifaa wakati nyingine huandaa kundi linalofuata, kuhakikisha operesheni inayoendelea.
Uimara wa kazi nzito: Imejengwa na zilizopo za chuma za mstatili zilizoimarishwa na miundo ya ndani ya asali, kitanda huhakikisha ugumu na mali ya kuzuia, kusaidia hadi zilizopo 6 kwa urefu wa mita 6 bila kusaga.
2. Uhandisi wa usahihi wa vifaa tofauti
Utangamano mkubwa wa nyenzo: hupunguza chuma cha kaboni, chuma cha pua, alumini, shaba, shaba, na aloi za titani zilizo na laini, zisizo na burr. Udhibiti maalum wa gesi (N₂/O₂/AIR) ongeza kupunguzwa kwa vifaa nyeti vya oxidation kama chuma cha pua.
Usahihi wa kasi kubwa: inafikia ± 0.02mm kurudia usahihi wa nafasi na kasi hadi 120m/min, inayoendeshwa na motors wa Kijapani Fuji Servo na dereva
3. Automation ya Akili
Udhibiti wa kiotomatiki na Udhibiti wa Adaptive: Marekebisho ya nguvu ya nguvu hubadilika kiatomati kwa unene wa nyenzo, wakati mifumo ya CNC inayoendeshwa na AI inakariri vigezo vya kukata kwa ubora thabiti kwa batches.

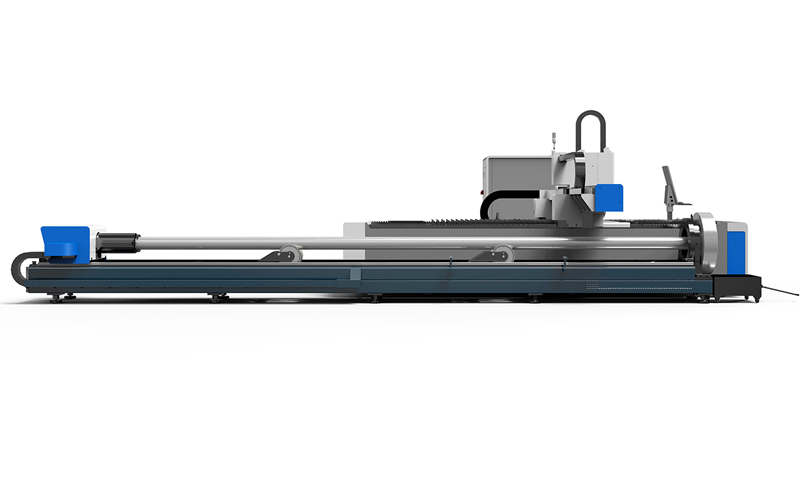

Mhimili wa mzunguko wa zilizopo ngumu: iliyo na kiambatisho cha mzunguko wa motor, mashine inashughulikia pande zote, mraba, hexagonal, na zilizopo za mviringo, kuwezesha kupunguzwa kwa bevel ya 3D na miundo ngumu.
4. Ubunifu wa nguvu na ufanisi wa nishati
Vipengele vya kiwango cha angani: Gantry ya aluminium ya anga (T6 ngumu) inapunguza uzito wakati wa kuongeza upinzani wa kutu na uimara. Miongozo iliyoingizwa na racks huhakikisha miaka 10+ ya huduma ya kuaminika.
Operesheni ya eco-kirafiki: Teknolojia ya laser ya nyuzi inafikia 40% ya ufanisi mkubwa wa nishati kuliko lasers, hutumia tu 0.5-1.5 kWh na mifumo ya uchimbaji wa fume.
Maombi ya mashine ya kukata laser ya nyuzi:
Viwanda vya Magari: Kukata kwa usahihi kwa chasi, mifumo ya kutolea nje, na vifaa vya miundo.
Aerospace: Usindikaji wa nguvu ya juu ya nguvu na upotoshaji mdogo wa mafuta kwa sehemu za turbine na muafaka wa fuselage.
Ujenzi: Utengenezaji wa mihimili ya chuma, reli, na ducts za HVAC.
Nishati mbadala: muafaka wa jopo la jua na vifaa vya turbine ya upepo.
Sanaa ya chuma ya kawaida: miundo ngumu ya paneli za mapambo na vitu vya usanifu
Uainishaji wa kiufundi wa mashine ya kukata laser ya nyuzi:
Mfano | Mashine ya kukata laser ya nyuzi |
Eneo la kufanya kazi | 4000*2000mm |
Nguvu ya laser | 6kW |
Jenereta ya laser | Max |
Urefu wa wimbi la laser | 1064nm |
Meza ya kufanya kazi | Sawtooth-meza |
Upeo wa kasi ya kukimbia | 140m/min |
Kuongeza kasi | 1.5g |
Usahihi wa msimamo | ± 0.02mm/m |
Rudia usahihi wa muda | ± 0.01mm |

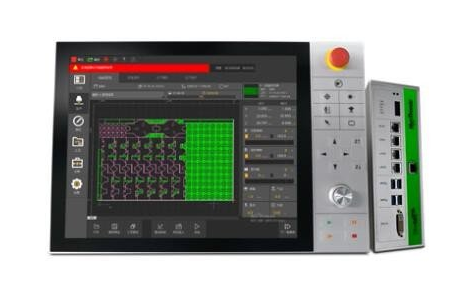

Mfumo wa kudhibiti | Udhibiti wa PC na Cypcut |
Aina ya msimamo | dot nyekundu |
Matumizi ya nguvu | ≤24kW |
Voltage ya kufanya kazi | 380V ± 10 % 50/60Hz |
Gesi msaidizi | oksijeni, nitrojeni, hewa |
Maisha ya kufanya kazi ya moduli ya nyuzi | Zaidi ya masaa 100000 |
Kichwa cha kukata laser ya nyuzi | BLT421 Auto Focus Laser Kukata kichwa |
Mfumo wa baridi | Chiller ya Maji ya Viwanda ya Hanli |
Mazingira ya kazi | 0-45 ° C, unyevu 45-85% |
Wakati wa kujifungua | Siku 35 za kufanya kazi |
Faida za ushindani za Mashine ya Kukata Laser ya Fiber:
*** Nafasi na Akiba ya Gharama: Huondoa hitaji la karatasi tofauti na vipunguzi vya bomba, kupunguza nafasi ya sakafu na uwekezaji wa awali na 50%.
*** Uingiliaji wa mwongozo wa Zero: Chucks za ubinafsi na shughuli za urekebishaji wa urefu wa moja kwa moja, hata kwa zilizopo nzito.

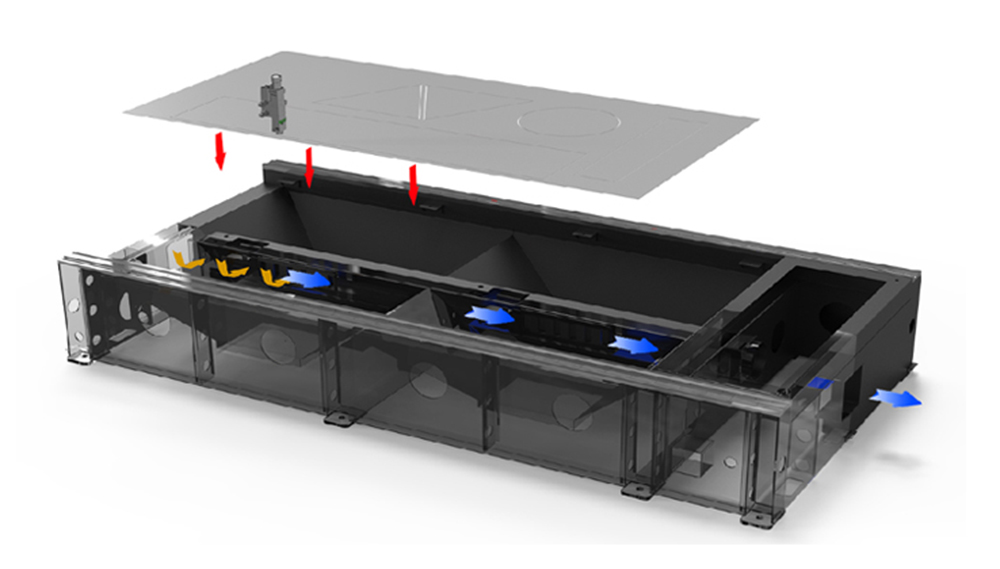

*** Utaratibu wa Ulimwenguni: Vifunguo vya usalama vilivyothibitishwa vya CE na uchimbaji wa vumbi/fume hukutana na viwango vya kimataifa vya mazingira.
*** Ubinafsishaji na Msaada
Usanidi ulioundwa: Chagua nguvu ya laser (1.5kW -12kW), saizi ya kitanda, na moduli za otomatiki (kwa mfano, mifumo ya conveyor).
*** Msaada wa Ufundi wa Maisha: Utambuzi wa mbali, vifaa vya sehemu za vipuri, na mafunzo ya kwenye tovuti huhakikisha wakati mdogo.

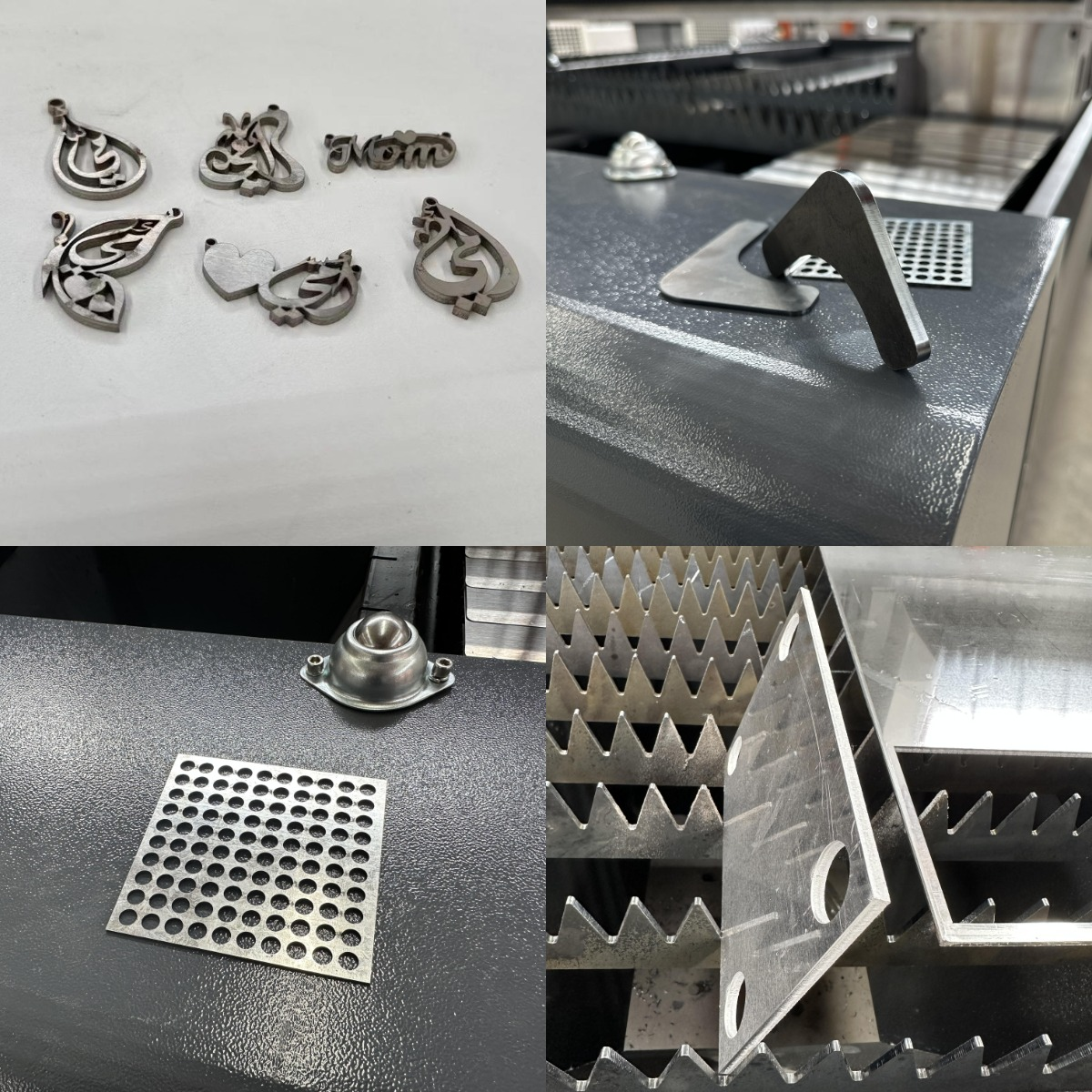

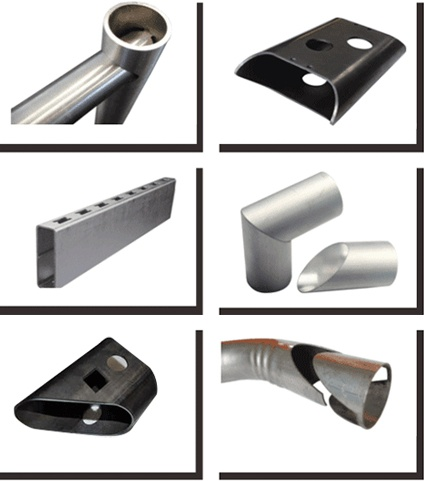

Kukata sampuli za mashine ya kukata laser ya nyuzi:
