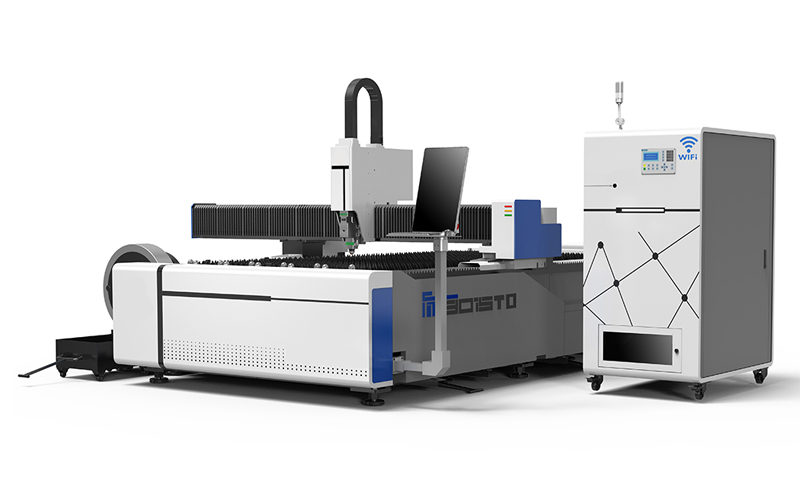

Vláknový laserový řezací stroj Řezání plechů a trubek na kov - 2000 * 3000 mm

1.Standardní konfigurace vláknového laserového řezacího stroje BAOKUN

Hlavní konfigurace	Obsah	Značka
Laserový generátor	Raycus/Max	Raycus/Max
Laserová řezací hlava	Automatické ostření	Raytools, laserová řezací hlava s automatickým zaostřováním
Regulátor výšky	Kapacitní převodník	BOHU, Čína
CNC ovladač	Cypcut/Tube-Pro
Profesionální software pro řezání laserem	Fscut
Reduktor rychlosti	Itálie MOTOVARIO Reduktor	Itálie MOTOVARIO Reduktor
Hřeben a pastorek	YYC	YYC, Tchaj-wan
Lineární vedení	TBI	TBI, Tchaj-wan
Průmyslový chladič vody	Průmyslový chladič vody Hanli	Průmyslový chladič vody Hanli
Průmyslové PC a LCD obrazovka	Domácí	BOHU, Čína
Systém dvojitého servo ovladače	Fuji	Fuji, Japonsko

2. Parametr pro vláknový laserový řezací stroj na plechy a kovové trubky

Model NO.	BKJ-F-2030DR
Délka vlny laseru	1064 nm
Pracovní stůl	Pilový stůl
Maximální rychlost chodu naprázdno	140 m/min
Maximální zrychlení	1,5G
Efektivní délka řezání trubek	3000/6200 mm
Efektivní průměr kulatého řezání trubek	Φ10-Φ225 mm
Efektivní průměr řezání čtvercových trubek	Φ10-Φ225 mm
Přesnost polohy	±0,02 mm/m
Opakujte přesnost polohy	± 0,01 mm
Řídicí systém	Ovládání PC pomocí CYPCUT
Typ pozice	červená tečka
Spotřeba energie	≤ 24 kW
Pracovní napětí	380V ±10 % 50/60Hz
Pomocný plyn	kyslík, dusík, vzduch
Životnost vláknového modulu	Více než 100 000 hodin
Chladicí systém	Průmyslový chladič vody Hanli
Pracovní prostředí	0-45°C, vlhkost 45-85%

Výhody laserového řezání:

(1) Laserové řezání poskytuje přesné řezy, vysokou rychlost, těsné spoje, minimální tepelné dopady a hladké povrchy bez drsných hran.

(2) Laserová řezací hlava se nedotýká povrchu materiálu, čímž zabraňuje vzniku stop nebo poškrábání na obrobku.

(3) Laserové řezání vytváří úzké švy, minimální tepelné dopady, minimální místní deformace a žádné zkreslení.

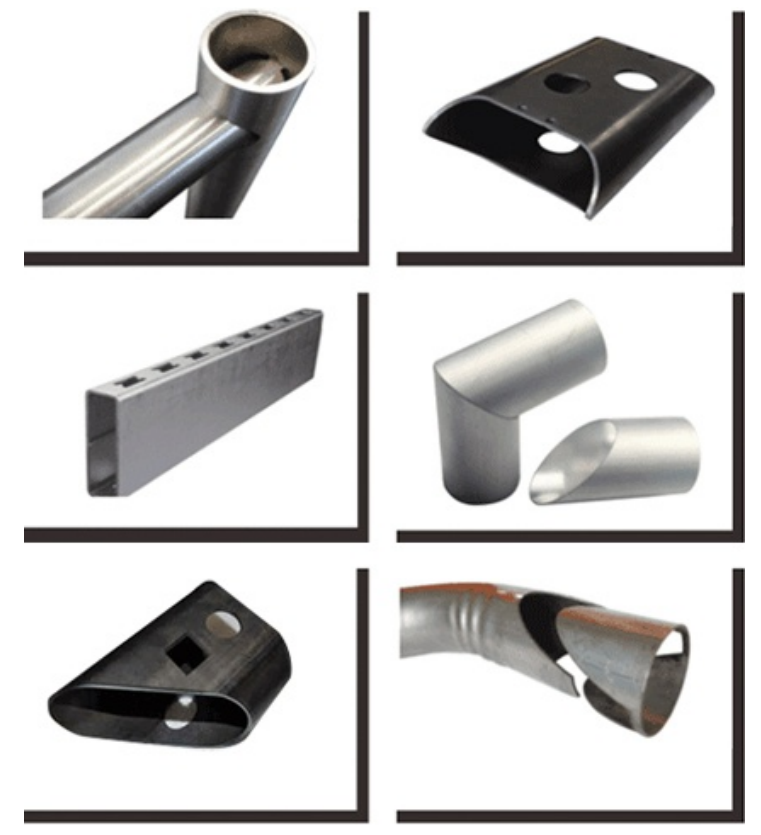

(4) Laserové řezání je flexibilní a zvládne různé designy, stejně jako řezání trubek a jedinečných tvarů.

(5) Laserové řezání může pracovat s materiály jakékoli tvrdosti, jako je ocel, nerezová ocel, hliník a karbid, aniž by došlo k jakýmkoli deformacím.

(6) Použití standardního ochranného krytu při řezání laserem je ekologické, protože účinně filtruje a upravuje kouř a prach pro čistý proces.

Hliníkový portál pro letecké aplikace

Tento portál má design připomínající portál, je lehký, vyrobený z extrudovaného hliníku pro letectví a kosmonautiku a pro svůj konečný vzhled prochází umělým stárnutím a úpravou roztokem. Portál nabízí vynikající tuhost, povrchovou úpravu a odolnost. Poskytuje také vynikající výkon v pohybu a je ideální pro úkoly rychlého řezání.

Hlava stroje na řezání plechů a trubkových vláken laserem

- Laserová řezací hlava Raytools švýcarské výroby

- Softwarově řízená funkce automatického ostření

- Antikolizní funkce s bezkontaktním kapacitním senzorem

- Schopnost obnovit řezání z bodů přerušení

- Jednoduchý a efektivní proces výměny dílů

Možnosti laserového zdroje pro laserový řezací stroj na plechy a trubky

Vyberte si mezi laserovým zdrojem Raycus nebo Max pro váš laserový řezací stroj.

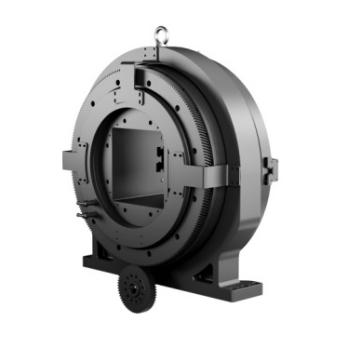

Vylepšení pro stroj na řezání vláken 3015: Přidání rotačního sklíčidla

Nedávné vylepšení stroje na řezání vláken 3015 nyní zahrnuje součást s rotační osou, která umožňuje stroji pracovat s různými konfiguracemi kovových trubek. Tento upgrade výrazně zvyšuje flexibilitu a výkon stroje.
