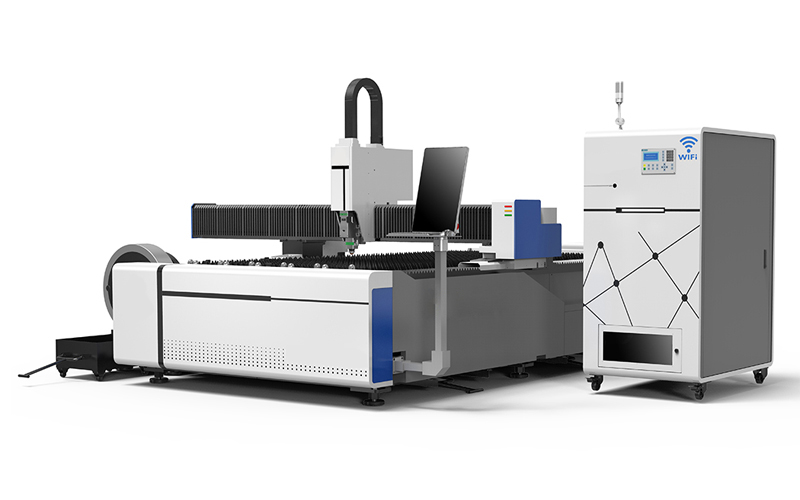

1.Standardní konfigurace vláknového laserového řezacího stroje BAOKUN
Hlavní konfigurace |
Obsah |
Značka |
Laserový generátor |
Raycus/Max |
Raycus/Max |
Laserová řezací hlava |
Automatické ostření |
Raytools, laserová řezací hlava s automatickým zaostřováním |
Regulátor výšky |
Kapacitní převodník |
BOHU, Čína |
CNC ovladač |
Cypcut/Tube-Pro |
|
Profesionální software pro řezání laserem |
Fscut |
|
Reduktor rychlosti |
Itálie MOTOVARIO Reduktor
|
Itálie MOTOVARIO Reduktor
|
Hřeben a pastorek |
YYC |
YYC, Tchaj-wan |
Lineární vedení |
TBI |
TBI, Tchaj-wan |
Průmyslový chladič vody |
Hanli Průmyslový chladič vody |
Hanli Průmyslový chladič vody |
Průmyslové PC a LCD obrazovka |
Domácí |
BOHU, Čína |
Systém dvojitého servo ovladače |
Fuji |
Fuji, Japonsko |
2.Parametr pro vláknový laserový řezací stroj na plechy a kovové trubky
Model NO. |
BKJ-F- 2040DR |
Délka vlny laseru |
1064 nm |
Pracovní stůl |
S pil zub -stůl |
Maximální rychlost chodu naprázdno |
140 m/min |
Maximální zrychlení |
1,5G |
Efektivní délka řezání trubek |
3000/6200 mm |
Efektivní průměr kulatého řezání trubek |
Φ 10- Φ 225 mm |
Efektivní průměr čtvercových trubek |
Φ 10- Φ 225 mm |
Přesnost polohy |
±0,02 mm/m |
Opakujte přesnost polohy |
± 0,01 mm |
Řídicí systém |
Ovládání PC pomocí CYPCUT |
Typ pozice |
červená tečka |
Spotřeba energie |
≤ 24kW |
Pracovní napětí |
380V ±10 % 50/60Hz |
Pomocný plyn |
kyslík, dusík, vzduch |
Životnost vláknového modulu |
Více než 100 000 hodin |
Chladicí systém |
Hanli Průmyslový chladič vody |
Pracovní prostředí |
0-45°C, vlhkost 45-85% |
3.Laserový zdroj pro vláknový laserový řezací stroj na plechy a kovové trubky
můžeme vybavit Laserový zdroj Raycus nebo laserový zdroj Max laserovým řezacím strojem.
4. Hlava řezacího stroje vláknovým laserem pro plechy a trubky
- Laserová řezací hlava Raytools dovezená ze Švýcarska
- Funkce automatického ostření řízená softwarem
- Bezdotykový kapacitní senzor pro antikolizní funkci
- Schopnost řezání v bodech zlomu
- Snadná a efektivní výměna dílů
5. Software vláknového laserového řezacího stroje pro plechy a trubky
Operační systém Cypcut (Higerman):
Snadno použb4bdc9abb7ada=Snadno použitelný vizuální operační systém, který umožňuje intuitivní nastavení výkonu laseru, typu plynu a tlaku. Vyznačuje se také automatickým polohováním, podporou importu NC souborů, flexibilními možnostmi zpracování, zobrazením obrázků a jednoduchým ovládáním. Specializovaný systém zpracování oceli ve tvaru H je uživatelsky přívětivý, vysoce výkonný a nabízí kompletní řešení pro řezání zajišťující stabilní a přesné výsledky. Zahrnuje robustní knihovnu pro zpracování dat pro bezproblémový a efektivní uživatelský zážitek.
Nesting Software: Tento software je kompatibilní s veškerým stavebním softwarem Tekla a nabízí inteligentní schopnosti vnořování, reportovací funkce, neomezené upgrady a podporu pro systém WIN10. Obsahuje také inteligentní řízení teploty pro konzistentní a přesné výsledky řezání.
6. Pneumatický systém předního sklíčidla
Rozsah svorek: 0-220MM
Obsluha: Pneumatický systém ovládá čtyři drápy, což poskytuje snadnost a inteligenci.
Vlastnosti:
1. Snadno nastavitelné čelisti pro čtvercové i kruhové trubky podle průměru.
2. Uzavřený design zabraňuje kouři a prachu překážet při řezání.
3. Letecké hliníkové díly snižují hmotnost sklíčidla, čímž zvyšují výkon a stabilitu.
4. Jednoduché upínání jedním tlačítkem pro zvýšení efektivity výroby.
