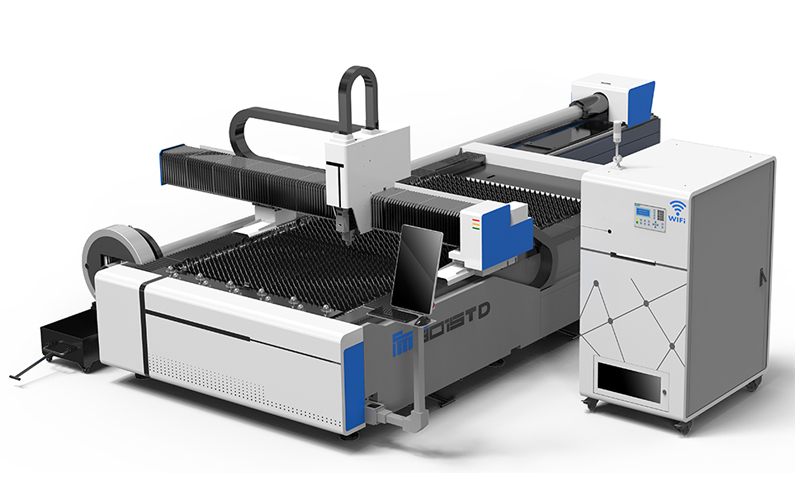

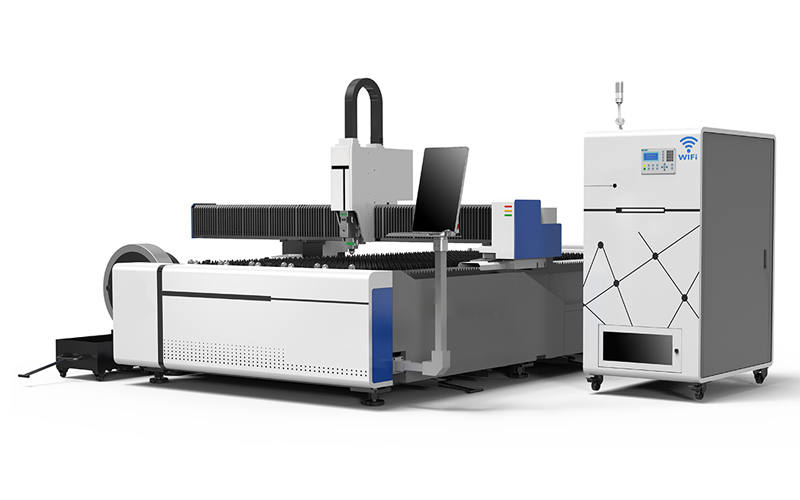

1.Standaardkonfigurasies van Baokun -vesellaser snymasjien
Belangrike konfigurasies | Tevrede | Brandmerk |
Lasergenerator | Raycus/Max | Raycus/Max |
Laser snykop | Outo-fokus | Raytools, outo -fokuslasknipkop |
Hoogtebeheerder | Kapasitiewe omskakelaar | Bochu, China |
CNC -beheerder | CYPCUT/TUBE-PRO | |
Professionele lasersny -sagteware | Fscut | |
Spoedverminderer | Italië Motovario -verkleiner
| Italië Motovario -verkleiner
|
Rek en pinion | Yyc | Yyc, Taiwan |
Lineêre gids | TBI | TBI, Taiwan |
Industriële water Chiller | Hanli Industrial Water Chiller | Hanli Industrial Water Chiller |
Industriële rekenaar en LCD -skerm | Huishoudelik | Bochu, China |
Dubbele servo -bestuurderstelsel | Fuji | Fuji, Japan |
2.Parameter vir vesellaser snymasjien vir metaalplate en metaalbuise
Model no. | Bkj-f- 2040Dr |
Lasergolflengte | 1064nm |
Werktafel | S Aw Tooth -Table |
Maksimum ledesnelheid | 140m/min |
Maksimum versnelling | 1,5g |
Effektiewe buis snylengte | 3000/6200mm |
Effektiewe ronde buis sny deursnee | Φ 10- φ 225mm |
Effektiewe vierkantige buis sny deursnee | Φ 10- φ 225mm |
Posisie akkuraatheid | ± 0,02 mm/m |
Herhaal posisionele akkuraatheid | ± 0,01 mm |
Beheerstelsel | PC -beheer met CYPCUT |
Posisietipe | Rooi punt |
Kragverbruik | ≤ 24kW |
Werkspanning | 380V ± 10 % 50/60Hz |
Hulpgas | suurstof, stikstof, lug |
Werklewe van die veselmodule | Meer as 100000 uur |
Verkoelingstelsel | Hanli Industrial Water Chiller |
Werksomgewing | 0-45 ° C, vog 45-85% |

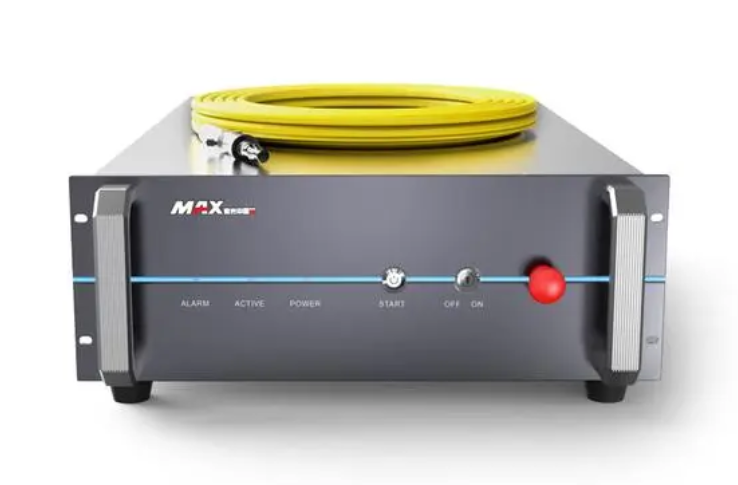

3.Laserbron vir vesellaser -snymasjien vir metaalplate en metaalbuise.
Ons kan die Raycus -laserbron of maksimum laserbron met die lasersnymasjien toerus.

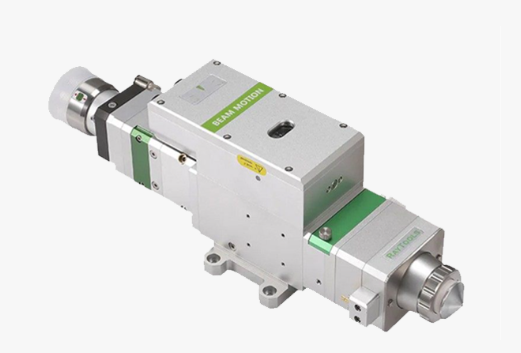

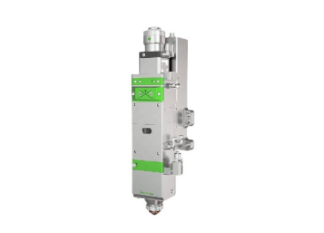

4. vesellaser snymasjienkop vir metaalplate en buise
- Raytools Laser Snykop ingevoer uit Switserland
- Outomatiese fokusfunksie wat deur sagteware beheer word
-Nie-kontak kapasitansensor vir anti-botsingsfunksie
- Breekpunte snyvermoë
- Maklike en doeltreffende onderdeelvervanging
5. vesellaser snymasjien sagteware vir metaalplate en buise
CYPCUT -bedryfstelsel (Higerman):
'N Visuele bedryfstelsel wat maklik is om te gebruik wat die laservermoë, gastipe en druk moontlik maak. Dit bevat ook outomatiese posisionering, ondersteuning vir die invoer van NC -lêers, buigsame verwerkingsopsies, beeldvertoning en eenvoudige werking. Die gespesialiseerde verwerkingstelsel vir H-vormige staal is gebruikersvriendelik, hoog presteer en bied volledige oplossings om te sny, om stabiele en presiese resultate te verseker. Dit bevat 'n robuuste dataverwerkingsbiblioteek vir 'n naatlose en doeltreffende gebruikerservaring.
Nesing -sagteware: Hierdie sagteware is versoenbaar met alle Tekla -gebou -sagteware, en bied intelligente nesvermoëns, verslagdoeningsfunksies, onbeperkte opgraderings en ondersteuning vir die Win10 -stelsel. Dit bevat ook intelligente temperatuurbeheer vir konsekwente en presiese snyresultate.

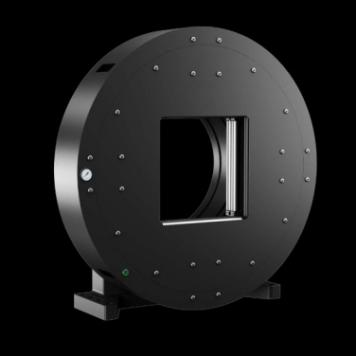

6. Pneumatiese voorste chuck -stelsel
Klemreeks: 0-220 mm
Operasie: Die pneumatiese stelsel beheer die vier kloue, wat gemak en intelligensie bied.
Eienskappe:
1. maklik verstelbare kloue vir beide vierkantige en sirkelvormige pype gebaseer op deursnee.
2. Omheinde ontwerp verhoed dat rook en stof inmeng.
3. Aerospace -aluminiumonderdele verminder die gewig van die chuck, verhoog die werkverrigting en stabiliteit.
4. Eenvoudige klem met een knoppie vir verbeterde doeltreffendheid in produksie.
