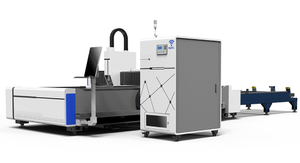

3000W ingeslote vesel laser snymasjien met ruilwerktafel vir metaal sny
1. Geskikte materiale en industriële gebruike van die lasersnymasjien
1) Vesel -lasersnymasjiene het 'n wye verskeidenheid toepassings in nywerhede soos plaatmetaalverwerking, lugvaart, lug- en ruimtevaart, elektronika, motor, voedselmasjinerie, tekstielmasjinerie, ingenieursmasjinerie, presisieonderdele, skeepsbou, metallurgiese toerusting, hysbakke, huishoudelike toestelle, handwerk, gereedskapverwerking, dekoriteit, advertensies en meer.
2) Hierdie masjiene is spesifiek ontwerp vir die sny van medium- en dun metaalplate en presteer met die sny van koolstofstaalplate van hoë gehalte van 0,5 tot 20 mm in dikte. Hulle kan ook gegalvaniseerde plate, mangaanstaal en ander metaalplate effektief sny.
2. Vooradant van die ingeslote Exchange Platform Laser Cutting Machine:
Die laser snymasjien het 'n hoë produkkonfigurasie en 'n sterk snyvermoë met die volgende eienskappe:
1). Sweismasjien, ferm en stabiel, om die sny akkuraatheid te verseker
2). Opsionele outomatiese fokus snykop, gerieflik om te gebruik en doeltreffender
Parameter
3). Toegerus met uitruiltafel, is laai en aflaai eenvoudiger en geriefliker, wat die werkdoeltreffendheid aansienlik verbeter
4). Toegerus met 'n alledaagse bedekking beskermende dekplaat en volledige rookverwyderingstelsel om stofvrye en goeie werksomgewing in die werkswinkel tot die maksimum mate te verseker.
5). Die aanvaarding van hoë-konfigurasie-verkoelers, verkleiners, ens. Van buitelandse groot handelsmerke om verliese en mislukkings in die werk te verminder, om die vermindering van werkdoeltreffendheid en die vermindering van akkuraatheid aansienlik te verbeter
Dit is 'n hoë-tegnologie toerusting wat lasertegnologie, CNC-tegnologie en presisie-masjinerie-tegnologie integreer.
3. Parameter van die lasersnymasjien 3000W
Model | Vesel laser snymasjien |
Werkarea | 1500*3000 mm geslote snymasjien met uitruiltafel |
Laserkrag | 3KW |
Lasergenerator | Maksimum |
Lasergolflengte | 1064nm |
Werktafel | Sawtooth-tafel |
Maksimum ledesnelheid | 140m/min |
Maksimum versnelling | 1,2 g |
Posisie akkuraatheid | ± 0,01 mm/m |
Herhaal posisionele akkuraatheid | ± 0,05 mm |
Beheerstelsel | PC -beheer met CYPCUT |
Posisietipe | Rooi punt |
Kragverbruik | ≤12kw |
Werkspanning | 380V ± 10 % 50/60Hz |
Hulpgas | suurstof, stikstof, lug |
Werklewe van die veselmodule | Meer as 100000 uur |
Vesel laser snykop | Raytool BM110 Auto Focus Laser Cutting Head |
Verkoelingstelsel | Hanli Industrial Water Chiller CW3000 |
Werksomgewing | 0-45 ° C, vog 45-85% |
Afleweringstyd | 35 werksdae |
4. MACHINE Hoofdele van die vesellaser snymasjien:
Die hele raamwerk van die lasersnymasjien is vervaardig uit staalvormige gietwerk, wat kunsmatige veroudering en soliede oplossingsbehandeling ondergaan om die styfheid van die balk, oppervlakgehalte en algehele werkverrigting te verbeter.
Daarbenewens bied dit hoë buigsaamheid, waardeur verskillende vorms met 'n hoë snelheid kan sny, terwyl dit presisie behou.
Die CYPCUT BOCHU -stelsel word in die beheerstelsel gebruik.
1) Dit is eenvoudig om te begryp, uiters intuïtief en werk goed met 'n reeks PLT-, DXF-, AI- en IGS -lêerformate.
2) Effektiewe neste, outomatiese samesmelting, wat lei tot ruimte en materiaalbewaring.
Die vesellaser snymasjien gebruik Raytools BM110 Laser snykop
Hierdie snykop bevat die nuutste ontwerp en werkverrigting
Hierdie innoverende produk het 'n ingeboude motoraandrywing wat outomaties die posisie van die fokuslens binne 'n 24 mm-reeks deur 'n lineêre meganisme aanpas. Hierdie funksie stel gebruikers in staat om deurlopende fokus op te stel vir vinnige perforasie van dik plate en outomatiese sny van verskillende diktes en materiale.
Die BM110 -reeks is toegerus met 'n D30 -saamgestelde lensgroep om die balk te integreer. Die optiese en waterverkoelingsontwerp is geoptimaliseer om die laserkop in staat te stel om vir 'n lang tyd stabiel teen hoë krag te werk.
Lasergenerator Max 3000W
1. Geen ligte lekkasie as die laser afgeskakel is nie
2. Kompakte struktuur en klein grootte
3. Smal optiese polsslag, hoë piekvermoë, breë herhalingstempo
4. Hoë betroubaarheid en lang lewensduur
5. Meer stabiel en kwaliteit verseker
Die laser snymasjien gebruik die Japannese Fuji -servo -motor en -bestuurder
Met behulp van die gevorderde Japannese Fuji-servo-motor en -bestuurder, bevat ons stelsel 'n geslote lus-beheertegniek om presiese posisionering en vinnige reaksie met optimale versnelling te waarborg. Dit lei tot 'n naatlose en betroubare werking van die outomatiese posisioneringsmeganisme, wat minimale onderhoud verg.
Die lasersnyers gebruik Taiwan HiWin Guide Rail Z -as TBI -balskroeftransmissie
1. Verbeterde presisieposisionering
Deur gebruik te maak van 'n lineêre gids as die gidspoor die presiese posisionering van akkuraatheid op die μm -vlak verseker as gevolg van die rolwrywingmodus, wat enige gly tydens bedbeweging uitskakel.
2. Ideaal vir hoëspoed-toepassings
Die minimale wrywing van die lineêre gidsspoor verminder die krag wat benodig word om die bed te bestuur, veral tydens gereelde wederkerende bewegings, wat tot beduidende energiebesparing lei. Daarbenewens maak die lae hitte-generasie dit geskik vir hoëspoedbedrywighede.
Die laser snymasjien gebruik Hanli Industrial Water Chiller
Die waterkwaliteit vir verkoeling is uitstekend, met presiese temperatuurbeheer. Die koeler is betroubaar en stabiel, met 'n lae mislukkingstempo en energiedoeltreffende ontwerp. Hierdie industriële verkoelers is ideaal vir die verkoeling van lasertoerusting, masjiengereedskap, farmaseutiese en chemiese prosesse, voedsel- en medisyne -produksie, inspuitbedekking en hidrouliese toerusting.
Die snymasjien vir metaal gebruik Italië Motovario -ratkas
1. Die Modoli -ratkas is bekend vir sy besonderse sterkte, akkuraatheid, doeltreffendheid, stil werking en duursaamheid in vergelyking met ander ratkaste.
2. Dit is aangepas vir individuele toepassings om die snelheid te verminder, die wringkrag te verhoog en traagheid te pas.
Tafeluitruilmeganisme is op die lasersnymasjien gebruik
Die silinderslot en die ketting-tipe transmissie verseker stabiele masjienbediening. Die platform kan binne tien sekondes uitgeruil word. Die tafelrol is ontwerp met 'n eksentrieke wielstruktuur om konstante wielhoogte te handhaaf en ondersteuning te bied.
Vinnige uitruiltyd --- Die platform kan binne 10 sekondes oorgeskakel word danksy die doeltreffende meganisme.
Stabiliteit --- Die kettingaandrywingstelsel, tesame met harde en sagte grense, verseker dat die platform stabiel bly tydens die werking.
Veilige sluiting --- Die dubbele wig-sluitsilinder maak die skakelplatform veilig op sy plek vir ekstra stabiliteit en sekuriteit.
Eksentrieke wielontwerp --- Die tafelrol is toegerus met 'n eksentrieke wielstruktuur om eenvormige wielhoogte te verseker en ondersteuning vir elke wiel te bied.
Ontwerp van volledig ingeslote beskermende bedekking van die metaal snymasjien
Ons toerusting het 'n volledig ingeslote beskermende dekking, kompleet met 'n spesiale laserbeskermende glaswaarnemingsvenster. Daarbenewens het ons 'n rookherstel- en suiweringstelsel ingesluit om lig en rookbesoedeling te verminder as gevolg van lasersny. Om veiligheidsmaatreëls verder te verbeter, word hoëdefinisie-moniteringstoerusting vir 360 ° monitering tydens sny geïnstalleer om moontlike foute te voorkom.
5. Sny monster dsplay ：
