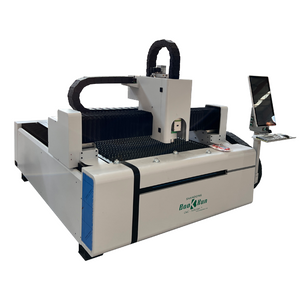

دستگاه برش فیبر 3000W محصور شده با جدول کار مبادله برای برش فلز
1. مواد مناسب و کاربردهای صنعتی دستگاه برش لیزر
1) دستگاه های برش لیزر فیبر دارای طیف گسترده ای از کاربردهای در صنایع مانند پردازش ورق فلز ، حمل و نقل هوایی ، هوافضا ، الکترونیک ، خودرو ، ماشین آلات غذایی ، ماشین آلات نساجی ، ماشین آلات مهندسی ، قطعات دقیق ، کشتی سازی ، تجهیزات متالورژیک ، آسانسورها ، لوازم خانگی ، کاردستی ، پردازش ابزار ، دکوراسیون ، تبلیغات و بیشتر است.
2) به طور خاص برای برش صفحات فلزی متوسط و نازک ، این ماشین ها در برش با کیفیت بالا صفحات فولادی کربن از ضخامت 0.5 تا 20 میلی متر برتری دارند. آنها همچنین می توانند صفحات گالوانیزه ، فولاد منگنز و سایر صفحات فلزی را برش دهند.
2. نقطه ضعف دستگاه برش لیزر بستر Exchange:
دستگاه برش لیزر دارای پیکربندی محصول بالا و توانایی برش قوی با ویژگی های زیر است:
1) دستگاه جوشکاری ، محکم و پایدار ، برای اطمینان از دقت برش
2) فوکوس اتوماتیک اختیاری سر برش ، استفاده راحت و کارآمدتر
پارامتر
3) مجهز به جدول Exchange ، بارگیری و تخلیه ساده تر و راحت تر است ، تا حد زیادی کارآیی کار را بهبود می بخشد
4) مجهز به صفحه پوشش محافظ همه جانبه و سیستم حذف دود کامل برای اطمینان از محیط کار بدون گرد و غبار و خوب در کارگاه تا حداکثر.
5) اتخاذ چیلرهای با پیکربندی بالا ، کاهش دهنده ها و غیره مارک های بزرگ خارجی برای کاهش ضرر و زیان در کار ، بهبود کارایی کار و کاهش دقت
این یک تجهیزات با تکنولوژی بالا است که فناوری لیزر ، فناوری CNC و فناوری ماشین آلات دقیق را ادغام می کند.
3. پارامتر دستگاه برش لیزر 3000W
مدل | دستگاه برش لیزر فیبر |
محل کار | دستگاه برش محصور 1500*3000 میلی متر با جدول تبادل |
قدرت لیزر | 3 کیلو وات |
تولید کننده لیزر | حداکثر |
طول موج لیزر | 1064nm |
میز کار | مجهز به اره برقی |
حداکثر سرعت کار بیکار | 140 متر در دقیقه |
حداکثر شتاب | 1.2 گرم |
دقت موقعیت | 0.01 میلی متر در متر |
دقت مثبت را تکرار کنید | 0.05 میلی متر |
سیستم کنترل | کنترل رایانه شخصی با CYPCUT |
نوع موقعیت | نقطه قرمز |
مصرف برق | ≤12kW |
ولتاژ کار | 380 ولت ± 10 ٪ 50/60Hz |
گاز کمکی | اکسیژن ، نیتروژن ، هوا |
زندگی کار ماژول فیبر | بیش از 100000 ساعت |
سر برش لیزر فیبر | Raytool BM110 Auto Focus Focus Cutting Head |
سیستم خنک کننده | چیلر آب صنعتی هانلی CW3000 |
محیط کار | 0-45 درجه سانتیگراد ، رطوبت 45-85 ٪ |
زمان تحویل | 35 روز کاری |
4.Machine قسمت های اصلی دستگاه برش لیزر فیبر:
کل چارچوب دستگاه برش لیزر از ریخته گری فولادی ساخته شده است ، که تحت پیری مصنوعی و درمان محلول جامد قرار می گیرد تا باعث افزایش استحکام پرتو ، کیفیت سطح و عملکرد کلی شود.
علاوه بر این ، انعطاف پذیری بالایی را ارائه می دهد و باعث می شود ضمن حفظ دقت ، برش با سرعت بالا از اشکال مختلف را داشته باشد.
از سیستم CYPCUT Bochu در سیستم کنترل استفاده می شود.
1) درک ، بسیار شهودی ساده است و با طیف وسیعی از قالب های پرونده PLT ، DXF ، AI و IGS به خوبی کار می کند.
2) لانه سازی مؤثر ، ادغام خودکار ، که منجر به فضا و حفاظت از مواد می شود.
دستگاه برش لیزر فیبر از سر برش لیزر Raytools BM110 استفاده می کند
این سر برش دارای طراحی و عملکرد برش است
این محصول نوآورانه دارای یک درایو موتور داخلی است که به طور خودکار موقعیت لنزهای متمرکز را در یک محدوده 24 میلی متر از طریق مکانیسم خطی تنظیم می کند. این ویژگی به کاربران امکان می دهد تا تمرکز مداوم را برای سوراخ شدن سریع صفحات ضخیم و برش اتوماتیک ضخامت ها و مواد مختلف تنظیم کنند.
سری BM110 مجهز به یک گروه لنز ترکیبی D30 برای ادغام پرتو است. طراحی نوری و خنک کننده آب بهینه شده است تا سر لیزر بتواند برای مدت طولانی با قدرت بالا پایدار عمل کند.
ژنراتور لیزر حداکثر 3000W
1. هنگام خاموش شدن لیزر ، نشت نور وجود ندارد
2. ساختار جمع و جور و اندازه کوچک
3. پالس نوری باریک ، قدرت اوج بالا ، دامنه نرخ تکرار گسترده
4. قابلیت اطمینان بالا و عمر طولانی
5. پایدارتر و با کیفیت اطمینان حاصل کنید
دستگاه برش لیزر از موتور و درایور سروو فجی ژاپنی استفاده می کند
با استفاده از موتور و درایور پیشرفته Servo Fuji Servo ژاپنی ، سیستم ما یک روش کنترل حلقه بسته را برای تضمین موقعیت یابی دقیق و پاسخ سریع با شتاب بهینه شامل می کند. این منجر به یک عملکرد یکپارچه و قابل اعتماد از مکانیسم موقعیت یابی خودکار می شود و نیاز به حداقل نگهداری دارد.
برش های لیزر از راهنمای Hiwin Hiwin Guide Rail z Axis TBI Transmission استفاده می کنند
1. موقعیت یابی دقیق
استفاده از یک راهنمای خطی به عنوان راه آهن راهنما ، دقت موقعیت یابی دقیق را در سطح میکرومتر به دلیل حالت اصطکاک نورد تضمین می کند و هرگونه لغزش را در حین حرکت بستر از بین می برد.
2. ایده آل برای برنامه های پر سرعت
حداقل اصطکاک راه آهن راهنمای خطی ، قدرت مورد نیاز برای کار با بستر را کاهش می دهد ، به خصوص در حین حرکات مکرر متقابل ، و منجر به صرفه جویی در مصرف انرژی قابل توجهی می شود. علاوه بر این ، تولید گرمای کم آن را برای عملیات پر سرعت مناسب می کند.
دستگاه برش لیزر از چیلر آب صنعتی Hanli استفاده می کند
کیفیت آب برای خنک کننده با کنترل دقیق دما بسیار عالی است. چیلر قابل اعتماد و پایدار است ، با سرعت شکست و طراحی کارآمد. این چیلرهای صنعتی برای خنک کننده تجهیزات لیزر ، ابزار ماشین ، فرآیندهای دارویی و شیمیایی ، تولید مواد غذایی و دارو ، پوشش تزریق و تجهیزات هیدرولیک مناسب هستند.
دستگاه برش برای استفاده از گیربکس Metovario ایتالیا
1. گیربکس مودولی به دلیل استحکام ، دقت ، کارآیی ، عملکرد آرام و دوام در مقایسه با سایر گیربکس ها شناخته شده است.
2. برای برنامه های شخصی برای کاهش سرعت ، افزایش گشتاور و تطبیق بی تحرکی مناسب است.
مکانیسم تبادل جدول در دستگاه برش لیزر استفاده شد
قفل سیلندر و انتقال از نوع زنجیره ای از عملکرد دستگاه پایدار اطمینان حاصل می کنند. این پلتفرم فقط در 10 ثانیه قابل تبادل است. غلتک جدول با یک ساختار چرخ خارج از مرکز برای حفظ ارتفاع مداوم چرخ و ارائه پشتیبانی طراحی شده است.
زمان مبادله سریع --- به لطف مکانیسم کارآمد ، این سکو فقط در 10 ثانیه قابل تغییر است.
پایداری --- سیستم درایو زنجیره ای ، همراه با محدودیت های سخت و نرم ، تضمین می کند که این سکو در حین کار پایدار است.
قفل ایمن --- سیلندر قفل دو گوه به طور ایمن سکوی سوئیچینگ را برای ثبات و امنیت اضافه شده برطرف می کند.
طراحی چرخ خارج --- غلتک میز مجهز به ساختار چرخ خارج از مرکز برای اطمینان از ارتفاع یکنواخت چرخ و پشتیبانی از هر چرخ است.
طراحی پوشش محافظ کاملاً محصور از دستگاه برش فلزی
تجهیزات ما دارای یک پوشش محافظ کاملاً محصور ، کامل با یک پنجره مشاهده شیشه ای مخصوص لیزر است. علاوه بر این ، ما یک سیستم بازیابی و تصفیه دود را برای به حداقل رساندن آلودگی نور و دود ناشی از برش لیزر درج کرده ایم. برای افزایش بیشتر اقدامات ایمنی ، تجهیزات نظارت بر کیفیت بالا برای مانیتورینگ 360 درجه در حین برش نصب شده است تا از هرگونه خطای احتمالی جلوگیری شود.
5. برش نمونه DSPlay
