1.تنظیمات استاندارد دستگاه برش لیزر فیبر BAOKUN
تنظیمات اصلی |
محتوا |
نام تجاری |
ژنراتور لیزری |
Raycus/Max |
Raycus/Max |
سر برش لیزری |
فوکوس خودکار |
Raytools، سر برش لیزری فوکوس خودکار |
کنترل کننده ارتفاع |
مبدل خازنی |
بوچو، چین |
کنترلر CNC |
Cypcut/Tube-Pro |
|
نرم افزار برش لیزری حرفه ای |
Fscut |
|
کاهنده سرعت |
کاهنده MOTOVARIO ایتالیا
|
کاهنده MOTOVARIO ایتالیا
|
قفسه و پینیون |
YYC |
YYC، تایوان |
راهنمای خطی |
TBI |
TBI، تایوان |
چیلر آب صنعتی |
هانلی صنعتی چیلر آب |
هانلی صنعتی چیلر آب |
کامپیوتر صنعتی و صفحه نمایش ال سی دی |
داخلی |
بوچو، چین |
سیستم درایور دو سروو |
فوجی |
فوجی، ژاپن |

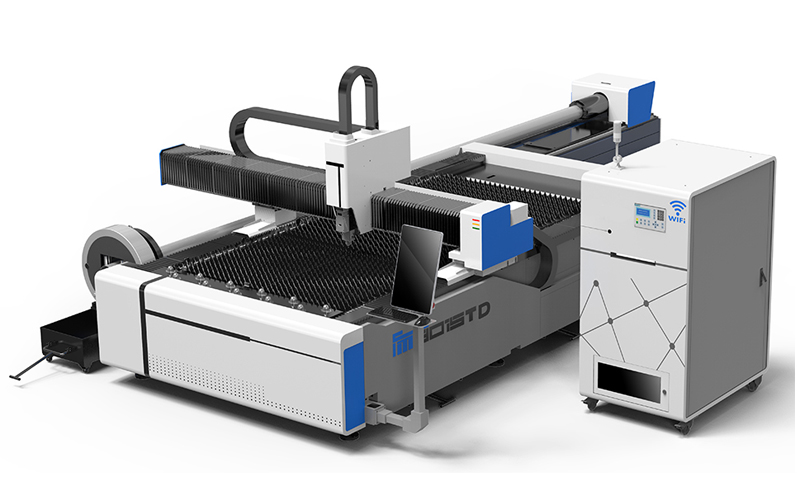

2.پارامتر دستگاه برش لیزر فیبر برای ورق های فلزی و لوله های فلزی
مدل شماره |
BKJ-F- 2040DR |
طول موج لیزر |
1064 نانومتر |
میز کار |
S aw دندان - میز |
حداکثر سرعت در حالت آماده به کار |
140 متر در دقیقه |
حداکثر شتاب |
1.5G |
طول موثر برش لوله |
3000/6200 میلی متر |
قطر برش لوله گرد موثر |
Φ 10- Φ 225mm |
قطر برش لوله مربع موثر |
Φ 10- Φ 225mm |
دقت موقعیت |
± 0.02mm/m |
تکرار دقت موقعیت |
± 0.01 میلی متر |
سیستم کنترل |
کنترل کامپیوتر با CYPCUT |
نوع موقعیت |
نقطه قرمز |
مصرف برق |
≤ 24KW |
ولتاژ کاری |
380 ولت ± 10 % 50/60 هرتز |
گاز کمکی |
اکسیژن، نیتروژن، هوا |
عمر کاری ماژول فیبر |
بیش از 100000 ساعت |
سیستم خنک کننده |
هانلی چیلر آب صنعتی |
محیط کار |
0-45 درجه سانتی گراد، رطوبت 45-85٪ |
3.منبع لیزر برای دستگاه برش لیزر فیبر برای ورق های فلزی و لوله های فلزی
ما می توانیم منبع لیزر Raycus یا منبع لیزر Max را به دستگاه برش لیزری مجهز کنیم.

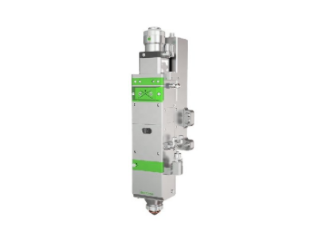

4. سر دستگاه برش لیزر فیبر برای ورق ها و لوله های فلزی
- سر برش لیزری Raytools وارداتی از سوئیس
- قابلیت فوکوس خودکار که توسط نرم افزار کنترل می شود
- سنسور خازنی بدون تماس برای عملکرد ضد برخورد
- قابلیت برش نقاط شکست
- تعویض آسان و کارآمد قطعه
5. نرم افزار دستگاه برش لیزر فیبر برای ورق ها و لوله های فلزی
سیستم عامل Cypcut (Higerman):
یک سیستم عامل بصری با کاربری آسان که امکان تنظیم بصری توان لیزر، نوع گاز و فشار را فراهم می کند. همچنین دارای موقعیتیابی خودکار، پشتیبانی از وارد کردن فایلهای NC، گزینههای پردازش انعطافپذیر، نمایش تصویر و عملکرد ساده است. سیستم پردازش تخصصی فولاد H شکل کاربر پسند، با کارایی بالا است و راه حل های کاملی را برای برش ارائه می دهد که نتایج پایدار و دقیق را تضمین می کند. این شامل یک کتابخانه پردازش داده قوی برای تجربه کاربری یکپارچه و کارآمد است.
نرم افزار Nesting: سازگار با تمامی نرم افزارهای ساختمان Tekla، این نرم افزار قابلیت های تودرتو هوشمند، عملکردهای گزارش دهی، ارتقاء نامحدود و پشتیبانی از سیستم WIN10 را ارائه می دهد. همچنین شامل کنترل هوشمند دما برای نتایج برش ثابت و دقیق است.
6. سیستم چاک جلو پنوماتیک
محدوده گیره: 0-220 میلی متر
عملکرد: سیستم پنوماتیک چهار پنجه را کنترل می کند و سهولت و هوشمندی را فراهم می کند.
خصوصیات:
1. پنجه به راحتی قابل تنظیم برای لوله های مربع و دایره بر اساس قطر.
2. طراحی محصور از تداخل دود و گرد و غبار با برش جلوگیری می کند.
3. قطعات آلومینیومی هوافضا وزن چاک را کاهش می دهد، عملکرد و پایداری را افزایش می دهد.
4. بستن یک دکمه ساده برای بهبود بهره وری در تولید.
