ເຄື່ອງຕັດໄຟເບີເລເຊີທີ່ປິດລ້ອມດ້ວຍຕາຕະລາງການເຮັດວຽກຂອງການແລກປ່ຽນສໍາລັບການຕັດໂລຫະ

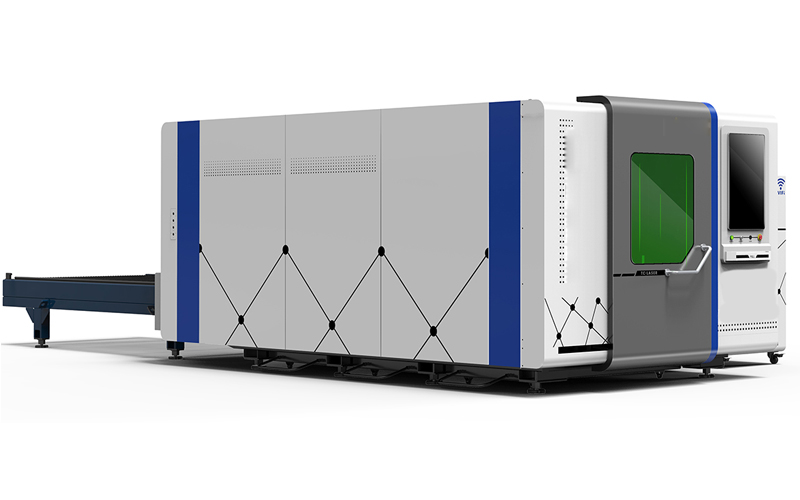

3000W Enclosed Fiber Laser Cutting Machine ທີ່ມີຕາຕະລາງການເຮັດວຽກແລກປ່ຽນສໍາລັບການຕັດໂລຫະ

1. ວັດສະດຸທີ່ເຫມາະສົມແລະການນໍາໃຊ້ອຸດສາຫະກໍາຂອງເຄື່ອງຕັດ laser

1) ເຄື່ອງຕັດເລເຊີເສັ້ນໄຍມີການນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາເຊັ່ນ: ການປຸງແຕ່ງໂລຫະແຜ່ນ, ການບິນ, ຍານອາວະກາດ, ເອເລັກໂຕຣນິກ, ລົດໃຫຍ່, ເຄື່ອງຈັກອາຫານ, ເຄື່ອງຈັກແຜ່ນແພ, ເຄື່ອງຈັກວິສະວະກໍາ, ຊິ້ນສ່ວນຄວາມແມ່ນຍໍາ, ການກໍ່ສ້າງເຮືອ, ອຸປະກອນໂລຫະ, ຟ, ເຄື່ອງໃຊ້ໃນຄົວເຮືອນ, ຫັດຖະກໍາ, ການປຸງແຕ່ງເຄື່ອງມື, ການຕົກແຕ່ງ, ການໂຄສະນາ, ແລະອື່ນໆ.

2) ອອກແບບສະເພາະສໍາລັບການຕັດແຜ່ນໂລຫະຂະຫນາດກາງແລະບາງໆ, ເຄື່ອງເຫຼົ່ານີ້ດີເລີດໃນການຕັດຄຸນນະພາບສູງຂອງແຜ່ນເຫຼັກກາກບອນຕັ້ງແຕ່ 0.5 ຫາ 20 ມມໃນຄວາມຫນາ. ພວກເຂົາຍັງສາມາດຕັດແຜ່ນ galvanized, ເຫຼັກ manganese, ແລະແຜ່ນໂລຫະອື່ນໆຢ່າງມີປະສິດທິພາບ.

2.ຄວາມໄດ້ປຽບຂອງເຄື່ອງຕັດ laser ເວທີການແລກປ່ຽນທີ່ປິດລ້ອມ:

ເຄື່ອງຕັດ laser ມີການຕັ້ງຄ່າຜະລິດຕະພັນສູງແລະຄວາມສາມາດໃນການຕັດທີ່ເຂັ້ມແຂງທີ່ມີລັກສະນະດັ່ງຕໍ່ໄປນີ້:

1). ເຄື່ອງເຊື່ອມ, ແຫນ້ນແລະຫມັ້ນຄົງ, ເພື່ອຮັບປະກັນຄວາມຖືກຕ້ອງຂອງການຕັດ

2). ທາງເລືອກຫົວຕັດອັດຕະໂນມັດສຸມໃສ່, ສະດວກໃນການນໍາໃຊ້ແລະປະສິດທິພາບຫຼາຍ

ພາລາມິເຕີ

3). ອຸປະກອນທີ່ມີຕາຕະລາງແລກປ່ຽນ, ການໂຫຼດແລະ unloading ແມ່ນງ່າຍດາຍແລະສະດວກກວ່າ, ປັບປຸງປະສິດທິພາບການເຮັດວຽກຢ່າງຫຼວງຫຼາຍ

4). ປະກອບດ້ວຍແຜ່ນປົກຫຸ້ມປ້ອງກັນທັງຫມົດຕະຫຼອດແລະລະບົບກໍາຈັດຄວັນຢາສູບທີ່ສົມບູນເພື່ອຮັບປະກັນບໍ່ມີຂີ້ຝຸ່ນແລະສະພາບແວດລ້ອມການເຮັດວຽກທີ່ດີໃນກອງປະຊຸມໃນຂອບເຂດສູງສຸດ.

5). ການຮັບຮອງເອົາເຄື່ອງເຢັນທີ່ມີການຕັ້ງຄ່າສູງ, ເຄື່ອງຫຼຸດຜ່ອນ, ແລະອື່ນໆຂອງຍີ່ຫໍ້ໃຫຍ່ຂອງຕ່າງປະເທດເພື່ອຫຼຸດຜ່ອນການສູນເສຍແລະຄວາມລົ້ມເຫລວໃນການເຮັດວຽກ, ປັບປຸງປະສິດທິພາບການຕັດແລະຄວາມຖືກຕ້ອງຂອງການຕັດ.

 ມັນເປັນອຸປະກອນເຕັກໂນໂລຊີສູງປະສົມປະສານເຕັກໂນໂລຊີ laser, ເຕັກໂນໂລຊີ CNC ແລະເຕັກໂນໂລຊີເຄື່ອງຈັກຄວາມແມ່ນຍໍາ.

3.Parameter ຂອງເຄື່ອງຕັດ laser 3000W

ຕົວແບບ	ເຄື່ອງຕັດເລເຊີເສັ້ນໄຍ
ພື້ນທີ່ເຮັດວຽກ	1500 * 3000mm ເຄື່ອງຕັດປິດທີ່ມີຕາຕະລາງແລກປ່ຽນ
ພະລັງງານເລເຊີ	3kw
ເຄື່ອງກໍາເນີດເລເຊີ	ສູງສຸດ
ຄວາມຍາວຂອງຄື້ນເລເຊີ	1064nm
ໂຕະເຮັດວຽກ	Sawtooth-ຕາຕະລາງ
ຄວາມໄວການແລ່ນບໍ່ເຮັດວຽກສູງສຸດ	140 ແມັດ / ນາທີ
ການເລັ່ງສູງສຸດ	1.2G
ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ	±0.01ມມ/ມມ
ເຮັດຊ້ໍາຄືນຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ	± 0.05mm
ລະບົບຄວບຄຸມ	ການຄວບຄຸມ PC ກັບ CYPCUT
ປະເພດຕໍາແໜ່ງ	ຈຸດສີແດງ
ການບໍລິໂພກພະລັງງານ	≤12KW
ແຮງດັນທີ່ເຮັດວຽກ	380V ± 10% 50/60Hz
ອາຍແກັສຊ່ວຍ	ອົກຊີເຈນ, ໄນໂຕຣເຈນ, ອາກາດ
ຊີວິດການເຮັດວຽກຂອງໂມດູນເສັ້ນໄຍ	ຫຼາຍກວ່າ 100000 ຊົ່ວໂມງ
ຫົວຕັດເລເຊີເສັ້ນໄຍ	Raytool BM110 ຫົວຕັດເລເຊີໂຟກັດອັດຕະໂນມັດ
ລະບົບເຮັດຄວາມເຢັນ	Hanli ເຄື່ອງເຮັດນໍ້າເຢັນອຸດສາຫະກໍາ CW3000
ສະພາບແວດລ້ອມການເຮັດວຽກ	0-45°C, ຄວາມ​ຊຸ່ມ​ຊື່ນ 45-85​%
ເວລາຈັດສົ່ງ	35 ມື້ເຮັດວຽກ

4. ພາກສ່ວນຕົ້ນຕໍຂອງເຄື່ອງຕັດເລເຊີເສັ້ນໄຍ:

ໂຄງຮ່າງການທັງຫມົດຂອງເຄື່ອງຕັດ laser ແມ່ນການກໍ່ສ້າງຈາກການຫລໍ່ເຫຼັກ, ເຊິ່ງ undergoes ອາຍຸປອມແລະການປິ່ນປົວການແກ້ໄຂແຂງເພື່ອເສີມຂະຫຍາຍ beam rigidity, ຄຸນນະພາບຂອງຫນ້າດິນ, ແລະປະສິດທິພາບໂດຍລວມ.

ນອກຈາກນັ້ນ, ມັນສະຫນອງຄວາມຍືດຫຍຸ່ນສູງ, ຊ່ວຍໃຫ້ການຕັດດ້ວຍຄວາມໄວສູງຂອງຮູບຮ່າງຕ່າງໆໃນຂະນະທີ່ຮັກສາຄວາມແມ່ນຍໍາ.

ລະບົບ Cypcut Bochu ຖືກນໍາໃຊ້ໃນລະບົບການຄວບຄຸມ.

1​) ມັນ​ເປັນ​ການ​ງ່າຍ​ທີ່​ຈະ​ກໍາ​ແຫນ້ນ​, intuitive ທີ່​ສຸດ​, ແລະ​ເຮັດ​ວຽກ​ໄດ້​ດີ​ກັບ​ລະ​ດັບ​ຂອງ​ຮູບ​ແບບ​ໄຟລ​໌ PLT​, DXF​, AI​, ແລະ IGS​.

2) ຮັງທີ່ມີປະສິດທິພາບ, ການລວມຕົວແບບອັດຕະໂນມັດ, ນໍາໄປສູ່ການອະນຸລັກພື້ນທີ່ແລະວັດສະດຸ.

ເຄື່ອງຕັດເລເຊີເສັ້ນໄຍໃຊ້ Raytools BM110 Laser Cutting Head

ຫົວຕັດນີ້ມີການອອກແບບທີ່ທັນສະ ໄໝ ແລະປະສິດທິພາບ

ຜະລິດຕະພັນນະວັດຕະກໍານີ້ມີເຄື່ອງຂັບມໍເຕີໃນຕົວທີ່ສາມາດປັບຕໍາແຫນ່ງຂອງເລນໂຟກັດໂດຍອັດຕະໂນມັດພາຍໃນຂອບເຂດ 24 ມມໂດຍຜ່ານກົນໄກເສັ້ນ. ຄຸນນະສົມບັດນີ້ອະນຸຍາດໃຫ້ຜູ້ໃຊ້ສາມາດກໍານົດການສຸມໃສ່ຢ່າງຕໍ່ເນື່ອງສໍາລັບການ perforation ໄວຂອງແຜ່ນຫນາແລະການຕັດອັດຕະໂນມັດຂອງຄວາມຫນາແລະວັດສະດຸທີ່ແຕກຕ່າງກັນ.

ຊຸດ BM110 ຖືກຕິດຕັ້ງດ້ວຍກຸ່ມເລນປະສົມ D30 ເພື່ອປະສົມປະສານກັບ beam. ການອອກແບບ optical ແລະ water-cooling ແມ່ນ optimized ເພື່ອເຮັດໃຫ້ຫົວ laser ສາມາດເຮັດວຽກຢ່າງຫມັ້ນຄົງຢູ່ໃນພະລັງງານສູງເປັນເວລາດົນນານ.

ເຄື່ອງກໍາເນີດເລເຊີ ສູງສຸດ 3000w

1. ບໍ່ມີແສງສະຫວ່າງຮົ່ວໄຫຼໃນເວລາທີ່ laser ໄດ້ຖືກປິດ

2. ໂຄງປະກອບການກະທັດລັດແລະຂະຫນາດນ້ອຍ

3. ກຳມະຈອນ optical ແຄບ, ພະລັງງານສູງສຸດສູງ, ລະດັບອັດຕາການຄ້າງຫ້ອງກວ້າງ

4. ຄວາມຫນ້າເຊື່ອຖືສູງແລະຊີວິດການບໍລິການຍາວ

5. ຄວາມຫມັ້ນຄົງແລະຄຸນນະພາບເພີ່ມເຕີມຮັບປະກັນ

ເຄື່ອງຕັດເລເຊີໃຊ້ Fuji Servo Motor ແລະ Driver ຂອງຍີ່ປຸ່ນ

ການນໍາໃຊ້ມໍເຕີ servo ແລະໄດເວີຂອງຍີ່ປຸ່ນທີ່ກ້າວຫນ້າທາງດ້ານ Fuji, ລະບົບຂອງພວກເຮົາລວມເອົາເຕັກນິກການຄວບຄຸມແບບວົງປິດເພື່ອຮັບປະກັນຕໍາແຫນ່ງທີ່ຊັດເຈນແລະການຕອບສະຫນອງຢ່າງໄວວາດ້ວຍການເລັ່ງທີ່ດີທີ່ສຸດ. ອັນນີ້ສົ່ງຜົນໃຫ້ການເຮັດວຽກຂອງກົນໄກການຈັດຕໍາແຫນ່ງອັດຕະໂນມັດແບບ seamless ແລະເຊື່ອຖືໄດ້, ຮຽກຮ້ອງໃຫ້ມີການບໍາລຸງຮັກສາຫນ້ອຍ.

ເຄື່ອງຕັດ Laser ໃຊ້ Taiwan Hiwin Guide Rail Z Axis TBI Ball Screw Transmission

1. ປັບປຸງຕຳແໜ່ງຄວາມຊັດເຈນ

ການນໍາໃຊ້ເສັ້ນນໍາທາງເປັນເສັ້ນທາງລົດໄຟຄູ່ມືຮັບປະກັນຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງທີ່ຊັດເຈນໃນລະດັບ μm ເນື່ອງຈາກຮູບແບບ friction ມ້ວນ, ກໍາຈັດການເລື່ອນໃດໆໃນລະຫວ່າງການເຄື່ອນທີ່ນອນ.

2. ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມໄວສູງ

friction ຕໍາ່ສຸດທີ່ຂອງ rail ຄູ່ມື linear ຫຼຸດຜ່ອນພະລັງງານທີ່ຈໍາເປັນໃນການດໍາເນີນງານຂອງຕຽງນອນ, ໂດຍສະເພາະໃນໄລຍະການເຄື່ອນໄຫວ reciprocating ເລື້ອຍໆ, ນໍາໄປສູ່ການປະຫຍັດພະລັງງານທີ່ສໍາຄັນ. ນອກຈາກນັ້ນ, ການຜະລິດຄວາມຮ້ອນຕ່ໍາເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການດໍາເນີນງານທີ່ມີຄວາມໄວສູງ.

ເຄື່ອງຕັດ Laser ໃຊ້ເຄື່ອງປັ່ນນ້ໍາອຸດສາຫະກໍາ Hanli

ຄຸນະພາບນ້ໍາສໍາລັບການເຮັດຄວາມເຢັນແມ່ນດີເລີດ, ມີການຄວບຄຸມອຸນຫະພູມທີ່ຊັດເຈນ. ເຄື່ອງ chiller ມີຄວາມຫນ້າເຊື່ອຖືແລະຄວາມຫມັ້ນຄົງ, ມີອັດຕາການລົ້ມເຫຼວຕ່ໍາແລະການອອກແບບທີ່ມີປະສິດທິພາບດ້ານພະລັງງານ. ເຄື່ອງເຢັນອຸດສາຫະກໍາເຫຼົ່ານີ້ແມ່ນດີເລີດສໍາລັບອຸປະກອນເລເຊີເຢັນ, ເຄື່ອງມືເຄື່ອງຈັກ, ຂະບວນການຢາແລະເຄມີ, ການຜະລິດອາຫານແລະຢາ, ການສີດເຄືອບ, ແລະອຸປະກອນໄຮໂດຼລິກ.

ເຄື່ອງຕັດສໍາລັບໂລຫະໃຊ້ອິຕາລີ MOTOVARIO Gearbox

 1. ກ່ອງເກຍ Modoli ເປັນທີ່ຮູ້ຈັກສໍາລັບຄວາມເຂັ້ມແຂງພິເສດ, ຄວາມຖືກຕ້ອງ, ປະສິດທິພາບ, ການເຮັດວຽກງຽບ, ແລະຄວາມທົນທານເມື່ອປຽບທຽບກັບເກຍອື່ນໆ.

2. ມັນ​ຖືກ​ປັບ​ໃຫ້​ເຫມາະ​ສົມ​ສໍາ​ລັບ​ການ​ນໍາ​ໃຊ້​ຂອງ​ບຸກ​ຄົນ​ເພື່ອ​ຫຼຸດ​ຜ່ອນ​ຄວາມ​ໄວ​, ເພີ່ມ​ທະ​ວີ​ການ​ແຮງ​ບິດ​, ແລະ inertia ການ​ແຂ່ງ​ຂັນ​.

ກົນໄກການແລກປ່ຽນຕາຕະລາງໄດ້ຖືກນໍາໃຊ້ໃນເຄື່ອງຕັດເລເຊີ

lock cylinder ແລະລະບົບສາຍສົ່ງປະເພດລະບົບຕ່ອງໂສ້ຮັບປະກັນການເຮັດວຽກຂອງເຄື່ອງຈັກທີ່ຫມັ້ນຄົງ. ເວທີສາມາດແລກປ່ຽນໃນພຽງແຕ່ 10 ວິນາທີ. ມ້ວນຕາຕະລາງໄດ້ຖືກອອກແບບດ້ວຍໂຄງສ້າງລໍ້ eccentric ເພື່ອຮັກສາຄວາມສູງຂອງລໍ້ທີ່ສອດຄ່ອງແລະສະຫນອງການສະຫນັບສະຫນູນ.

ເວລາແລກປ່ຽນໄວ --- ເວທີສາມາດປ່ຽນໄດ້ໃນເວລາພຽງ 10 ວິນາທີ, ຍ້ອນກົນໄກທີ່ມີປະສິດທິພາບ.

ຄວາມຫມັ້ນຄົງ --- ລະບົບຕ່ອງໂສ້ການຂັບລົດ, ພ້ອມກັບຂໍ້ຈໍາກັດທີ່ແຂງແລະອ່ອນ, ຮັບປະກັນວ່າແພລະຕະຟອມມີຄວາມຫມັ້ນຄົງໃນລະຫວ່າງການດໍາເນີນງານ.

ການລັອກທີ່ປອດໄພ---ກະບອກລີ້ນລັອກສອງເທົ່າຈະແກ້ໄຂການສະຫຼັບຂອງເວທີຢ່າງປອດໄພເພື່ອຄວາມໝັ້ນຄົງ ແລະຄວາມປອດໄພ.

ການອອກແບບລໍ້ eccentric --- ມ້ວນຕາຕະລາງໄດ້ຖືກຕິດຕັ້ງດ້ວຍໂຄງສ້າງລໍ້ eccentric ເພື່ອຮັບປະກັນຄວາມສູງຂອງລໍ້ທີ່ເປັນເອກະພາບແລະສະຫນອງການສະຫນັບສະຫນູນສໍາລັບແຕ່ລະລໍ້.

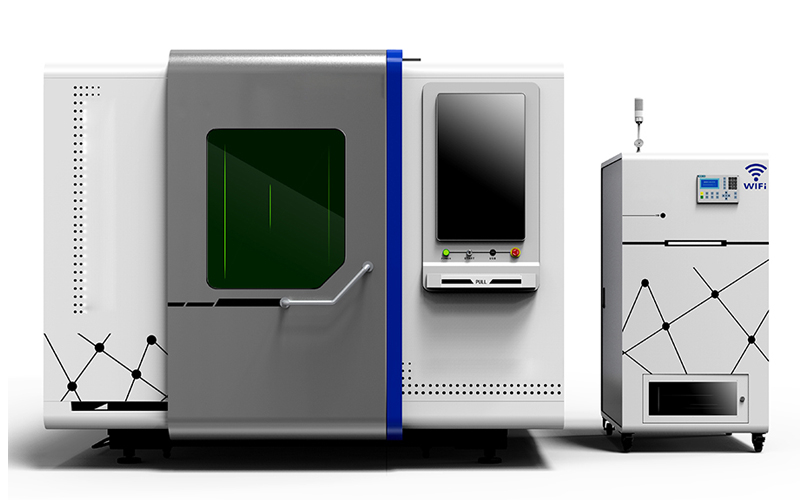

ການ​ອອກ​ແບບ​ຂອງ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​ປິດ​ຢ່າງ​ເຕັມ​ທີ່​ຂອງ​ເຄື່ອງ​ຕັດ​ໂລ​ຫະ​

ອຸປະກອນຂອງພວກເຮົາມາພ້ອມກັບການປົກຫຸ້ມຂອງປ້ອງກັນທີ່ປິດແຫນ້ນ, ສໍາເລັດດ້ວຍປ່ອງຢ້ຽມສັງເກດການແກ້ວປ້ອງກັນເລເຊີພິເສດ. ນອກຈາກນັ້ນ, ພວກເຮົາໄດ້ລວມເອົາລະບົບການຟອກຟອກ ແລະ ຟອກຟອກເພື່ອຫຼຸດຜ່ອນມົນລະພິດແສງ ແລະຄວັນຢາສູບທີ່ເປັນຜົນມາຈາກການຕັດດ້ວຍເລເຊີ. ເພື່ອເພີ່ມມາດຕະການຄວາມປອດໄພຕື່ມອີກ, ອຸປະກອນຕິດຕາມຄວາມລະອຽດສູງໄດ້ຖືກຕິດຕັ້ງສໍາລັບການກວດສອບ 360 °ໃນລະຫວ່າງການຕັດເພື່ອປ້ອງກັນຄວາມຜິດພາດທີ່ອາດຈະເກີດຂື້ນ.

5. ການຕັດຕົວຢ່າງ Dsplay:
