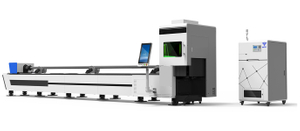

Қосарланған Palate&Tube 6KW талшықты лазерлік кесу машинасы
Пластина-түтік біріктірілген лазерлік кескіш машина - бұл бір уақытта пластиналар мен түтіктерді кесуге болатын тиімді лазерлік кесу құрылғысы, бұл өндіріс тиімділігін айтарлықтай арттырады. Бұл әсіресе жаңадан бастаған компанияларға ыңғайлы және компания шығындарын айтарлықтай үнемдейді.
Ол ұшақ лазерімен кесу және құбырды лазермен кесу функцияларын біріктіреді және машина жасау, автомобиль өнеркәсібі, жиһаз сияқты көптеген салаларда кеңінен қолданылады Салқындатқыш судың сапасы өте жақсы, температураны дәл бақылау және сенімді өнімділік. Өнеркәсіптік салқындатқыштардың істен шығу деңгейі төмен және энергияны үнемдейді, жеке дизайн нұсқалары қол жетімді. Бұл өнімдер лазерлік жабдықты, станоктарды, фармацевтикалық және химиялық процестерді, тамақ және дәрі-дәрмек өндірісін, инъекциялық жабынды, гидравликалық жабдықты және салқындату суын қажет ететін басқа жүйелерді салқындату үшін өте қолайлы. өндірістік және жарнамалық индустрия.
Талшықты лазерлік кесу машинасының негізгі ерекшеліктері:
*Жоғары кесу дәлдігі: Кіріктірілген пластина мен түтік лазерлік кескіш машина озық лазерлік технологияны қолданады, өте жоғары кесу дәлдігіне ие және күрделі графиканы жоғары сапалы кесуге қол жеткізе алады.
* Жылдам кесу жылдамдығы: Дәстүрлі кесу әдістерімен салыстырғанда, лазерлік кесу жылдамдығы жылдамырақ, бұл өндіріс тиімділігін айтарлықтай жақсартады және жаппай өндіріс қажеттіліктерін қанағаттандырады.
*Қолданылатын материалдардың кең ассортименті: Жабдық әртүрлі материалдарды, соның ішінде тот баспайтын болат, көміртекті болат, алюминий қорытпасы және басқа металл материалдарын кесуге болады және қалыңдықтың үлкен диапазонына ие.
* Автоматты басқару: Біріктірілген пластина мен түтік лазерлік кескіш машина әдетте автоматты кесуді жүзеге асыра алатын және қолмен жұмыс істеуден туындаған қателерді азайтатын жетілдірілген CNC жүйесімен жабдықталған.
*Жоғары кеңістікті пайдалану: ол тақталар мен түтіктерді бір уақытта өңдей алатындықтан, ол жабдық алатын орынды азайтады және шеберхананың кеңістігін пайдалануды жақсартады.
*Төмен техникалық қызмет көрсету құны: лазерлік кескіш машинаға техникалық қызмет көрсету салыстырмалы түрде қарапайым және лазерлік түтіктің қызмет ету мерзімі ұзақ, бұл кейінгі кезеңде техникалық қызмет көрсету құнын тиімді төмендете алады.
CNC лазерлік кескіш станокты қолдану аймақтары:
Машина жасау: әртүрлі механикалық бөлшектерді кесуге жарамды.
Автомобиль өнеркәсібі: шанақтың құрылымдық бөліктері мен керек-жарақтарын лазермен кесу.
Үй жиһаздарын өндіру: тапсырыс бойынша жиһаздар мен әшекейлерді жоғары дәлдікпен кесу.
Жарнама индустриясы: кесу белгілері, дисплей стенділері және жарнама логотиптері және т.б.
Талшықты лазерлік кесу машинасының мәліметтері:
Үлгі |
Талшықты лазерлік кесу машинасы |
Жұмыс аймағы |
3000*1500мм |
Лазерлік қуат |
6кВт |
Лазерлік генератор |
Макс |
Лазерлік толқын ұзындығы |
1064нм |
Жұмыс үстелі |
Ара тіс үстелі |
Максималды бос жұмыс жылдамдығы |
140м/мин |
Максималды жеделдету |
1,2G |
Позиция дәлдігі |
±0,03мм/м |
Позиция дәлдігін қайталаңыз |
± 0,02 мм |
Басқару жүйесі |
CYPCUT көмегімен компьютерді басқару |
Позиция түрі |
қызыл нүкте |
Қуатты тұтыну |
≤24КВт |
Жұмыс кернеуі |
380В ±10 % 50/60Гц |
Көмекші газ |
оттегі, азот, ауа |
Талшықты модульдің жұмыс істеу мерзімі |
100000 сағаттан астам |
Талшықты лазерлік кесу басы |
BLT421 Автофокусты лазерлік кесу басы |
Салқындату жүйесі |
Ханли өнеркәсіптік су салқындатқышы |
Жұмыс ортасы |
0-45°C, Ылғалдылық 45-85% |
Жеткізу уақыты |
25 жұмыс күні |
Талшықты лазерлік кесу машинасының негізгі бөліктері:
1. Біз 6000 Вт макс талшықты лазер генераторын қолданамыз.
Басқа лазерлік генераторлармен салыстырғанда, Макс лазер генераторы келесі сипаттамаларға ие:
Ол жоғары қуатты шығару мүмкіндігіне ие, озық лазерлік технологияны қабылдайды, энергияны түрлендірудің жоғары тиімділігіне ие және операциялық шығындарды азайтады. Лазердің шығуы тұрақты және ұзақ уақыт бойы үздіксіз жұмыс істей алады, бұл кең ауқымды өндіріс қажеттіліктеріне жарамды;
Зияткерлік басқару жүйесімен жабдықталған, оны басқару оңай және пайдаланушыларға әртүрлі параметрлерді реттеуге ыңғайлы. Кейбір өнімдер оңай орнату және техникалық қызмет көрсету үшін ықшам жасалған; Дәстүрлі өңдеу әдістерімен салыстырғанда, лазерлік өңдеу экологиялық таза және материалдық қалдықтар мен энергия шығынын азайтады.
2.Лазерлік кескіш машинада Bochu контроллері FASCUT 4000E қолданылады
Bochu Control жүйесі жоғары дәлдіктегі процесті басқаруға қол жеткізе алады. Ол әдетте кеңейту және техникалық қызмет көрсету үшін ыңғайлы модульдік дизайнды қабылдайды. Пайдаланушылар нақты қажеттіліктерге сәйкес икемді түрде біріктіре алады.
Ол интуитивті және қолдануға оңай адам-машина интерфейсін қамтамасыз етеді, ол оңай жұмыс істейді, пайдалану шегін төмендетеді және жаттығуға және бастауға оңай. Ол деректерді талдаудың озық мүмкіндіктерін біріктірді, үлкен деректер технологиясы арқылы өндіріс процесін талдайды және жалпы тиімділік пен өндірістік қуатты жақсартады.
Ол әртүрлі құрылғылармен және жүйелермен үйлесімді, әртүрлі байланыс протоколдарын қолдайды және бар жүйелермен біріктіру оңай. Ол жүйенің тұрақты жұмысын және деректердің қауіпсіздігін қамтамасыз ету және өнеркәсіптік басқару жүйелерін сыртқы қауіптерден қорғау үшін әртүрлі қауіпсіздік тетіктерін қабылдайды.
3. Лазерлік кесу машинасы B LT421 автофокусты лазерлік кесу басын пайдаланады
BLT421 лазерлік кесу басы қалыңырақ материалдарды кесіп, кесу тиімділігі мен жылдамдығын жақсарта алады және жоғары сапалы кесу нәтижелеріне, тегіс кесулерге және шағын жылу әсер ететін аймақтарға қол жеткізу үшін жоғары дәлдіктегі оптикалық жүйемен жабдықталған.
Әртүрлі материалдың үйлесімділігі: Ол әртүрлі материалдарды, соның ішінде көміртекті болатты, тот баспайтын болатты, алюминий қорытпасын, мысты және т.б., күшті бейімделу қабілетімен кесуге болады.
Лазер қуатын, кесу жылдамдығын және фокусты реттей отырып, ол әртүрлі қалыңдықтар мен материалдарды жоғары икемділікпен кесуге қол жеткізе алады.
Автофокус функциясы: Көптеген жоғары қуатты лазерлік кесу бастары кесу әсерін оңтайландыру үшін материалдың қалыңдығына және кесу жылдамдығына сәйкес фокус орнын автоматты түрде реттейтін автофокус жүйесімен жабдықталған. Бұл лазерлік кесу басының дизайны әдетте бөлшектерді күту және ауыстыру оңай болып саналады, бұл тоқтау уақытын азайтады.
4.CNC лазерлік кескіш машинасы Жапонияның Fuji серво қозғалтқышы мен драйверін пайдаланады
Жапонияның Fuji серво қозғалтқыштары (Fuji Electric) жоғары өнімділігімен және сенімділігімен танымал және өнеркәсіптік автоматтандыру мен машинаны басқару салаларында кеңінен қолданылады.
Fuji сервоқозғалтқыштары жоғары дәлдіктегі позицияны, жылдамдықты және моментті басқару мүмкіндіктеріне ие және талап етілетін қолданба сценарийлеріне жарамды. Бұл қозғалтқыштар үлкен жүктемелерге төтеп бере алады, жылдам жауап беру уақытына ие және жылдам динамикалық басқаруды қосады.
Төмен шу және төмен діріл: Fuji сервоқозғалтқыштары жұмыс кезінде төмен шу және төмен дірілге ие, бұл жабдықты пайдаланудың жалпы сенімділігі мен ыңғайлылығын арттыруға көмектеседі.
Фудзи сервоқозғалтқыштарында қолданылатын технология энергияны аз тұтынуды қамтамасыз етеді, операциялық шығындарды азайтуға көмектеседі. Біз өнімдеріміздің ауыр жұмыс жағдайында ұзақ уақыт тұрақты жұмыс істеуін қамтамасыз ету үшін өнімдеріміздің беріктігі мен сапасына назар аударамыз.
5. Металл лазерлік кескіш машина Hanli өнеркәсіптік су салқындатқышын пайдаланады
Салқындатқыш судың сапасы өте жақсы, температураны дәл бақылау және сенімді өнімділік. Өнеркәсіптік салқындатқыштардың істен шығу деңгейі төмен және энергияны үнемдейді, жеке дизайн нұсқалары қол жетімді.
Бұл өнімдер лазерлік жабдықты, станоктарды, фармацевтикалық және химиялық процестерді, тамақ өнімдерін және дәрі-дәрмектерді өндіруді, инъекциялық жабынды, гидравликалық жабдықты және салқындату суын қажет ететін басқа жүйелерді салқындату үшін өте қолайлы.
6. Лазерлік кесу машинасы Францияның MOTOVARIO редукторын пайдаланады
1. Басқа редукторлармен салыстырғанда, Motoly редукторы жоғары қаттылық, жоғары дәлдік, жоғары беріліс тиімділігі, төмен шу және ұзақ қызмет мерзіміне ие.
2. Модоли редукторы – жеке серверлерге арналған арнайы редуктор, негізінен жылдамдықты азайту, моментті арттыру және инерцияны сәйкестендіру үшін қолданылады.
7.Қытайға әйгілі Ruka шпиндель қысқышы
Petent технологиясы Инновациялық құрылым және ыңғайлы орнату Жоғары сапалы жоғары дәлдік және жоғары айналу жылдамдығы Пневматикалық қос патрон Максималды жеделдету 1,5G Патроны максималды жылдамдығы 140 Rmin
Кесу Талшықты лазерлік кесу машинасының үлгісін көрсету:
