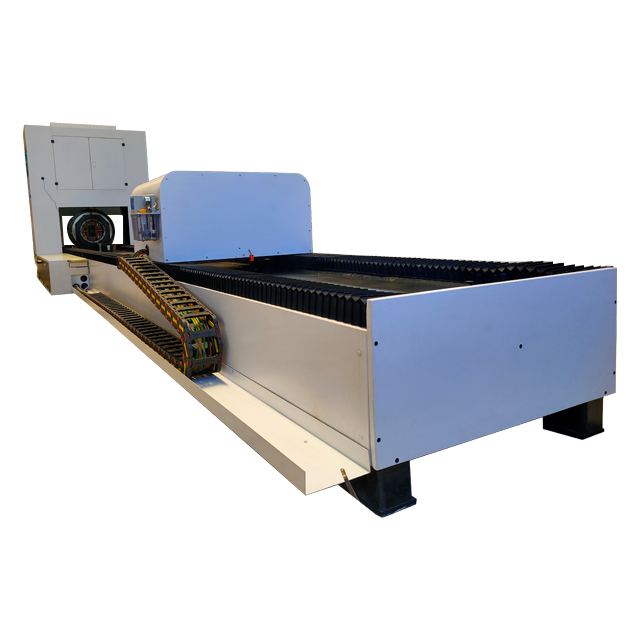

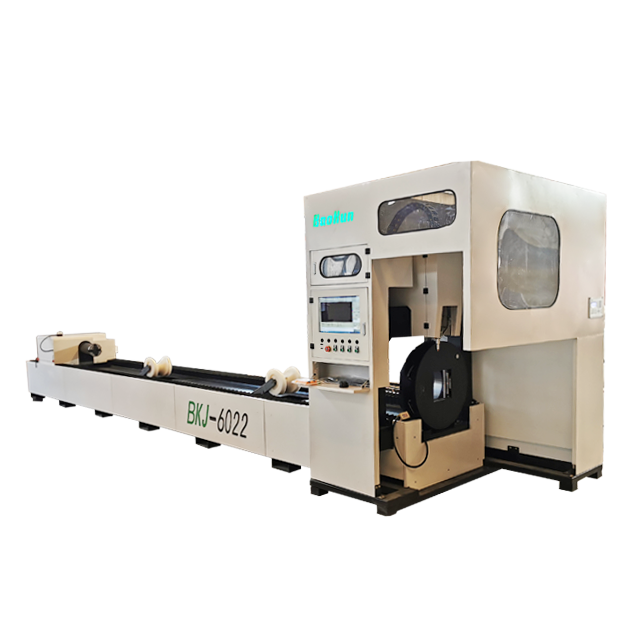

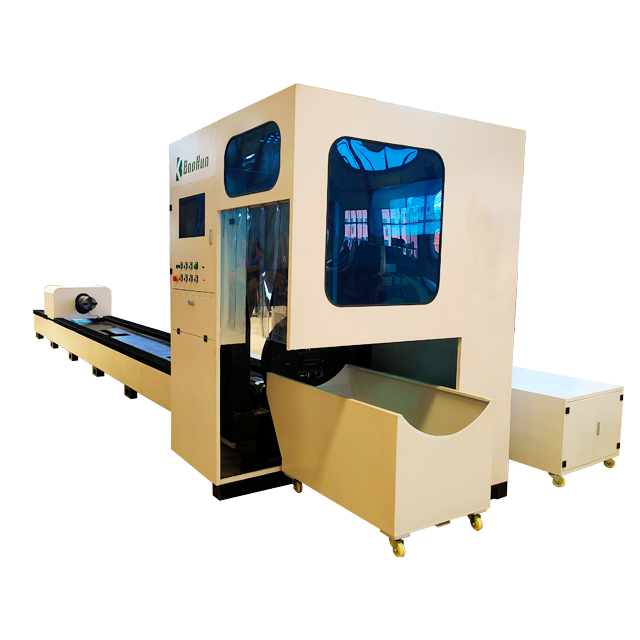

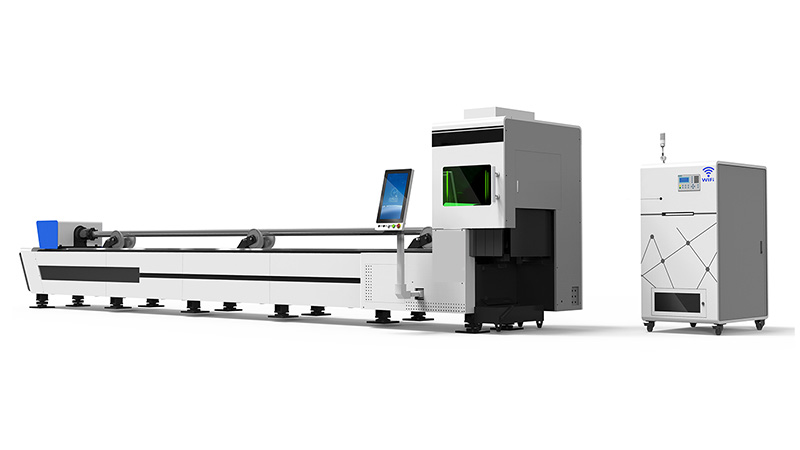

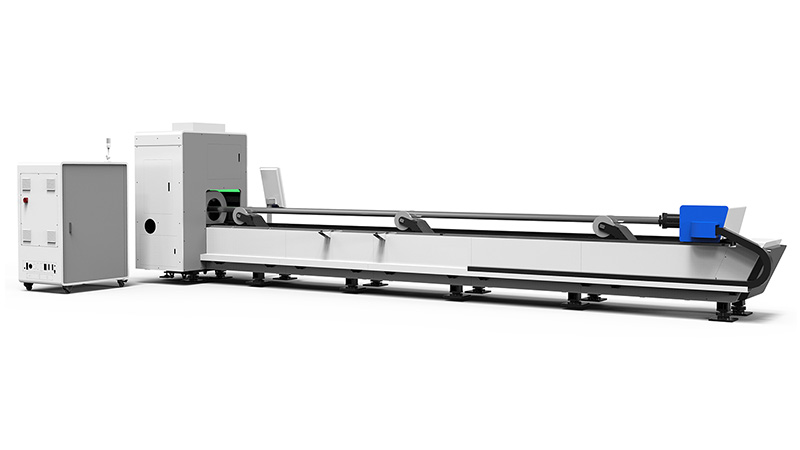

Түтік талшықты лазерлік кесу машинасы Сипаттама:
1. Талшықты лазерлік кесу машинасы ішкі нарықта озық деңгейге жетті.
2. Бұл серия металл өңдеу өнеркәсібі үшін өте қолайлы.
3. Төсек қартаюды жасыту өңдеуінен өтеді және күшті және тұрақты бал ұясы көміртекті құрылымға дәнекерленген.
4. Арқалық авиациялық немесе құйма алюминийден жасалған, кесудің тамаша дәлдігін қамтамасыз етеді.
5. Машина жоғары жылдамдықта жұмыс істейді, бұл өңдеу тиімділігін айтарлықтай арттырады.
Түтіктерді лазерлік кесу машинасының конфигурациясы
S стандартты конфигурация |
|
Үлгі |
BKJ-620R |
Лазерлік генератор |
1500Вт/2000Вт/3000Вт |
Лазер басы |
Raytools 3D BM110 |
Контроллер жүйесі және бағдарламалық қамтамасыз ету |
FSCUT3000S Tubpro кесу бағдарламалық құралы және Tubest ұя салу бағдарламалық құралы бар |
X/Y/Z/W осі драйвері және қозғалтқышы |
Fuji серво |
Редуктор |
France Motoreducer |
Электрондық компоненттер |
Omron/Schneider |
Бағыттаушы рельс |
KINGTEC/PEK |
Тегістеу сөресі |
ЛЕЙТЕЗЕН |
Пропорционалды клапан |
Жапонияның SMC |
C -хак |
Пенуматикалық патрон |
Компьютер |
Стандартты модель |
Beam және Gantry |
Авиациялық алюминий |
Су салқындатқыш |
S&A/Hanli |
E сорғыш желдеткіш |
Стандартты |
S паре бөліктері |
Объектив, кескіш саптама |
O қосымша бөлшектер |
|
V кернеу реттегіші |
Жұлдызша тұрақтандыру/Шың тұрақтандыру |
Техникалық Талшықты лазерлік кесу машинасының сипаттамасы
Үлгі |
BKJ-620R |
Жұмыс аймағы |
Жүктің ұзындығы: 6м Диаметрі: 220 мм |
Лазер түрі |
Талшықты лазер генераторы |
Лазерлік қуат |
1500Вт/2000Вт/3000Вт Макс |
Трансмиссия жүйесі |
Портальды қос жетекті құрылым |
Майлау жүйесі |
Толық автоматты |
Максималды қосылу жылдамдығы |
150м/мин |
Максималды жеделдету жылдамдығы |
1,5 Г |
Машина корпусы |
Түтік дәнекерленген |
Орналастыру дәлдігі |
±0,1мм/1000мм |
Қайта орналастыру дәлдігі |
±0,1мм/1000мм |
Графикалық пішімге қолдау көрсетіледі |
CAD, DXF және т.б |
Жұмыс ортасы |
Температура: 0-40℃, ылғалдылық: ≤80%, конденсация жоқ |
Жалпы қуат |
12кВт |
Машинаның өлшемі |
21000*2490*2300мм |
Брутто салмағы |
3750 кг |
Машина корпусын өндіру процесі |
Портальды фрезерлеу Стресстен арылту Оқсыздандыру |
М балта. Кесу диаметрі |
220мм/360мм |
M in. Кесу диаметрі |
16мм (дөңгелек құбыр үшін 10мм) |
М балта. Кесу ұзындығы |
6м /8м |
M in. Кесу ұзындығы |
Нөлдік қалдықтар |
Лазерлік кескіш машинаның негізгі бөліктері:

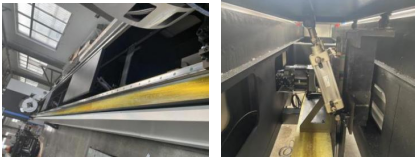

1. Машина корпусы:
1.Машина корпусы ұяшық көміртегі құрылымын қабылдайды.
2. Күйдірумен өңдеу ішкі кернеуді жояды.
3. Екінші реттік дірілді қартаюды өңдеу ұзақ мерзімді пайдалану кезінде машина корпусының деформацияланбауын қамтамасыз етеді.

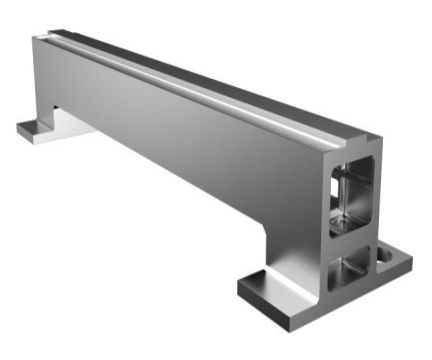

Gantry Beam
1. Арқалық жеңіл дизайнды және тамаша өнімділікті қамтамасыз ететін берік болаттан немесе алюминий қорытпасынан жасалған.
2. Жылыту процесі ішкі кернеуді жояды.
3. Екінші реттік дірілді қартаюды өңдеу жалпы беріктік пен тұрақтылықты қамтамасыз етеді.

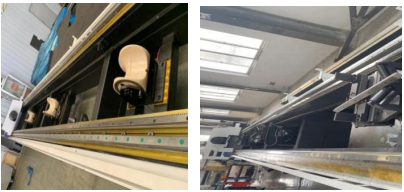

Жүктеп салу аймағына қолдау көрсету жүйесі
1. Жалпы салалық мәселелерді шешу және деформациясыз құбырларды дәл кесуді қамтамасыз ету үшін құбырларды автоматты қолдаудың интеллектуалды жүйесі.
2. Қолдау үлгілерін жобалау үшін қол жетімді әртүрлі опциялар.
Жүктеп алу аймағына қолдау көрсету жүйесі
Өнеркәсіптік қиындықтарды шешу және деформациясыз құбырларды дәл кесуді қамтамасыз ету үшін интеллектуалды автоматты құбырды қолдау жүйесімен жабдықталған.

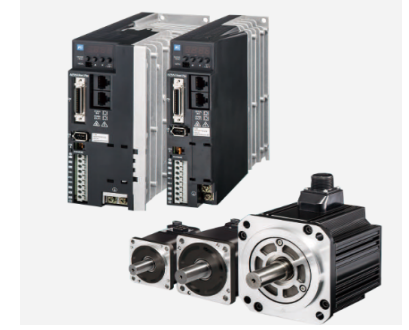

Серво драйвері және қозғалтқышы
1. Бұл жетілдірілген сервоқозғалтқыш діріл мен соққыға жоғары қарсылықты ұсынатын қауіпсіз бір сатылы құлыптау қосқышын пайдаланады.
2. Оңайлатылған жөндеу процесі, жұмыс кезінде жақсартылған тұрақтылық және позициялау уақыты қысқарды.
3. Нақты орынды, жылдамдықты және айналдыру моментін басқару үшін серво драйверімен ынтымақтастықты жақсартады.

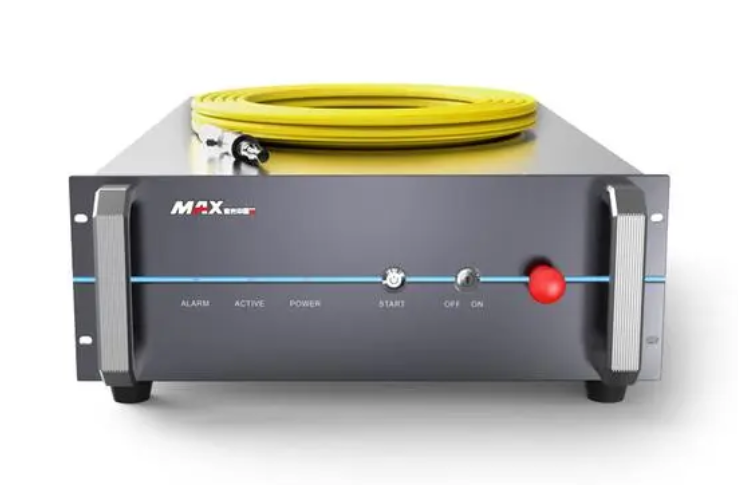

MAX лазерлік генератор
MAX - лазерлік генераторларға арналған әйгілі әлемдік бренд, өзінің ғылыми-зерттеу және әзірлеу, өндіру және қызмет көрсету бөлімімен мақтана алады. Олар материалдар мен құрылғылардан бастап толық машиналарға дейін жан-жақты тік біріктіру мүмкіндіктерін ұсынады.

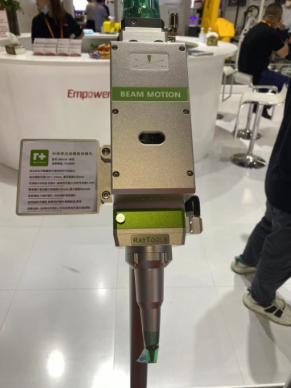

Raytools лазерлік басы 3D BM110
1. Кесуге арналған лазер басы үлкен платформаларда орташа қуатты кесу үшін айтарлықтай артықшылықтар береді.
2. Лазер басы оптикалық құрамдас бөліктерді шаңның ластамауы үшін толығымен жабылған.
3. Бұл лазер басы екі нүктелі орталықтандыруды реттейді және кесу тиімділігін арттыру үшін импортталған қозғалтқышты пайдаланады.

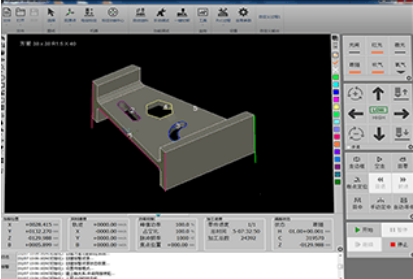

FSCUT 3000S көп функциялы CNC басқару жүйесі Tubpro кесу бағдарламалық құралымен және Tubest Nesting бағдарламалық құралымен
1. FSCUT3000S жүйесі саңылаулардың дәл кесілуін қамтамасыз ету үшін өндіріс кезінде түтік орталығының қателерін анықтауды және түзетуді қолдайды.
2. Ethercat шинасы технологиясын қолданатын белсенді басқару түтік бұрыштарын тезірек және тұрақтырақ кесуге мүмкіндік береді.
3. Сондай-ақ жүйеде орталық туралауды сақтау және дайындаманың дәлдігін арттыру үшін түтіктің айналуын белсенді түрде бақылайтын тірек ұстағыштары бар.

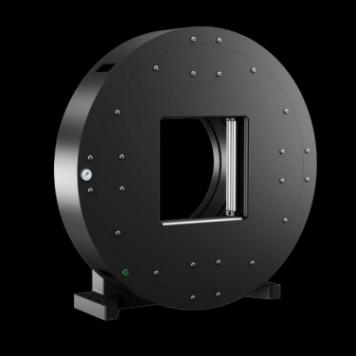

Пневматикалық патрон
1. Пневматикалық патронның дизайны қарапайым, қызмет ету мерзімі ұзақ және оған қызмет көрсету оңай.
2. Ол ең аз шығын материалдарын қажет етеді және ластануды тудырмайды.
3. Қуатты аз тұтынады және қауіпсіздік деңгейі жоғары.
4. Науа иілуді болдырмау үшін айналмалы біліктің ортасында орналасқан.

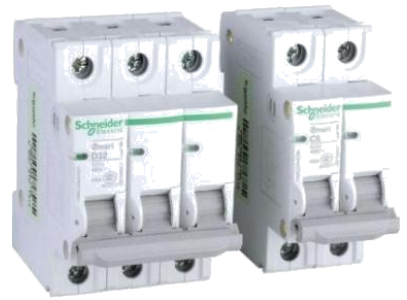

Электрондық компоненттер
Шамадан тыс кернеуге, жылдам жабуға арналған жоғары өнімділік шектеріне төтеп беруге қабілетті және ауыстырып-қосқышты іске қосу жылдамдығына тәуелсіз.
Су C төбеші |
Суды салқындатқыш лазер басы мен лазер көзін салқындату үшін пайдаланылады және су температурасы тым жоғары болғанда дабыл сигналы жіберіледі. |

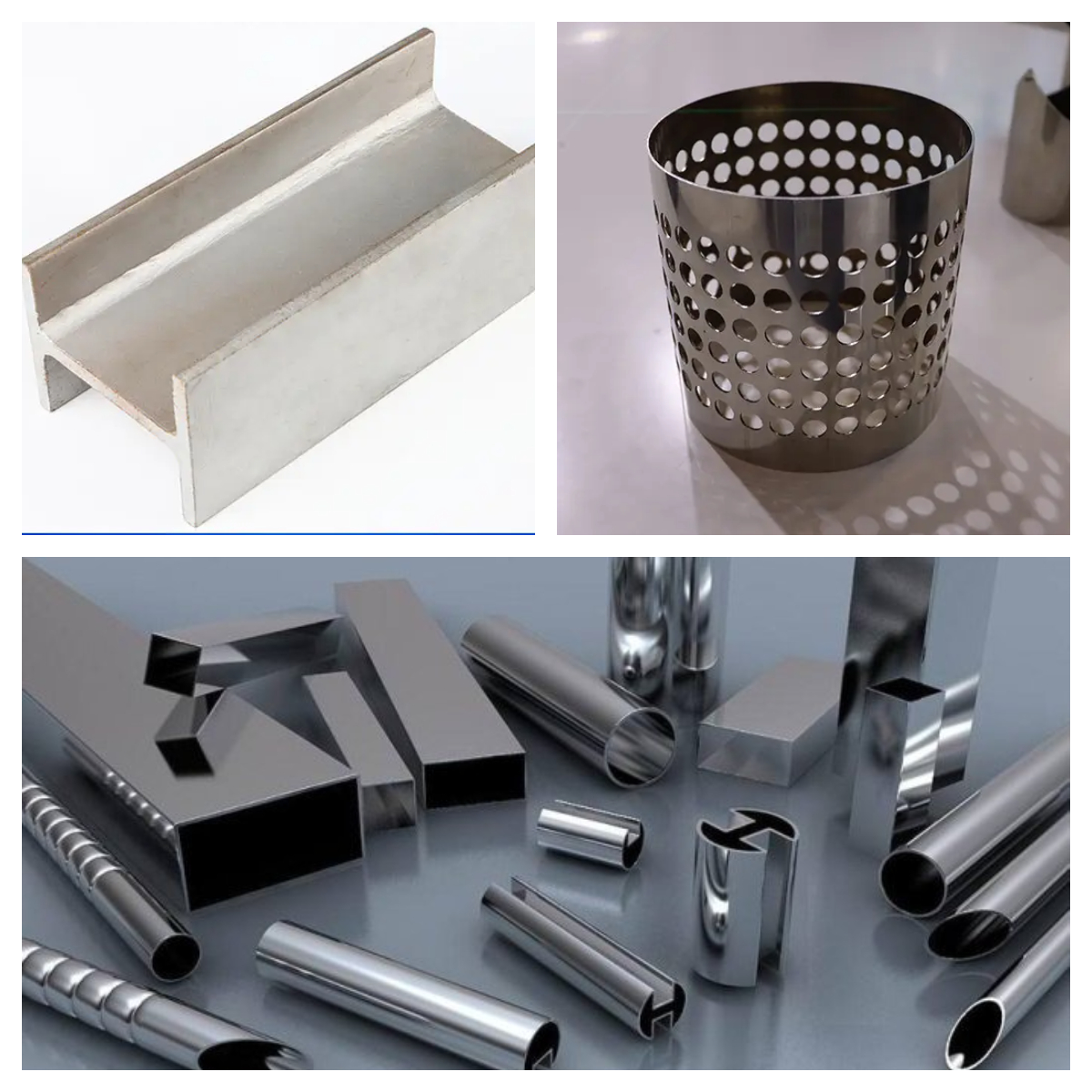

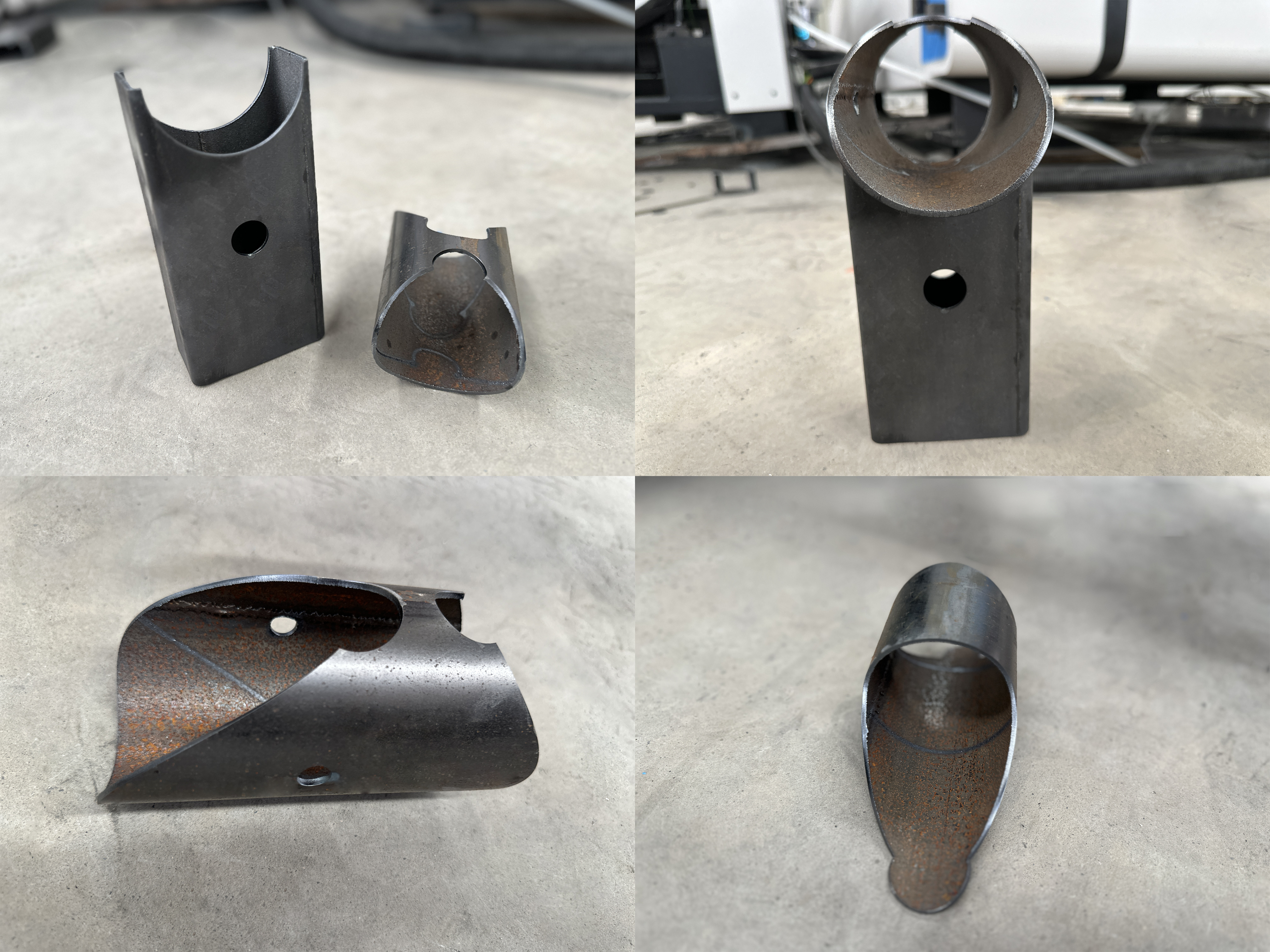

ЛАЗЕРЛІК ҚОЙУ МАШИНАСЫНЫҢ ҚОЙУ ҮЛГІЛЕРІ :
