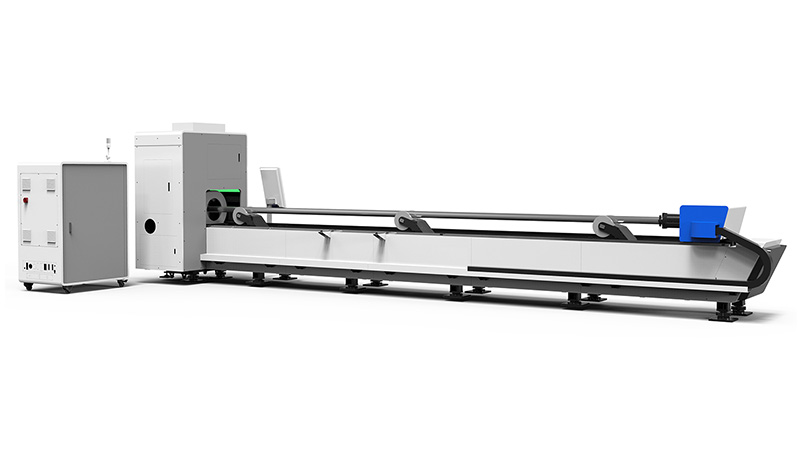

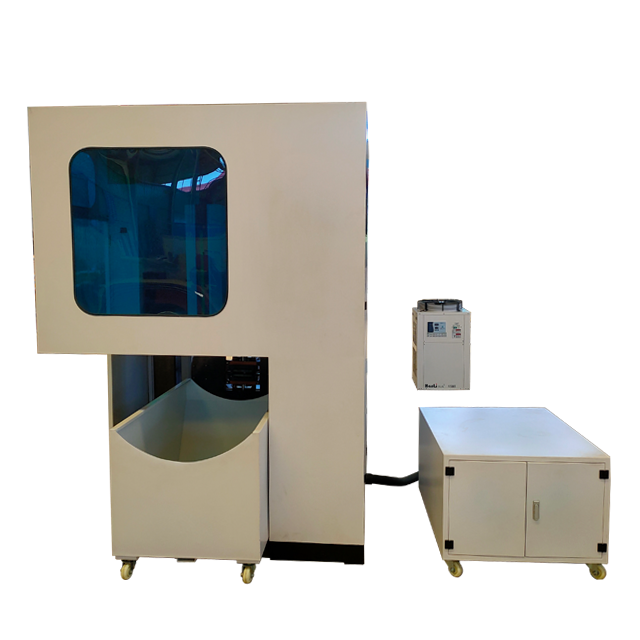

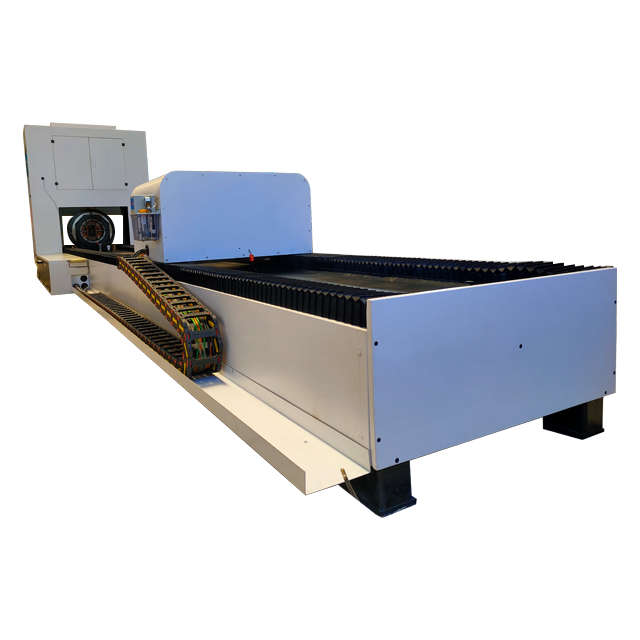

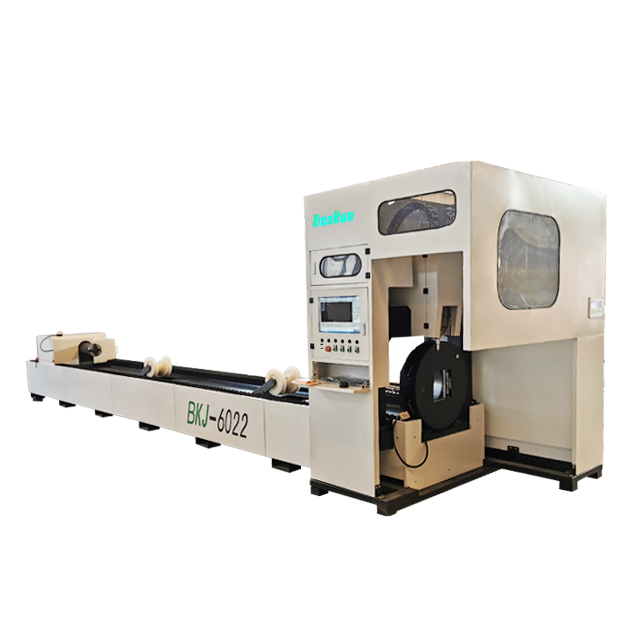

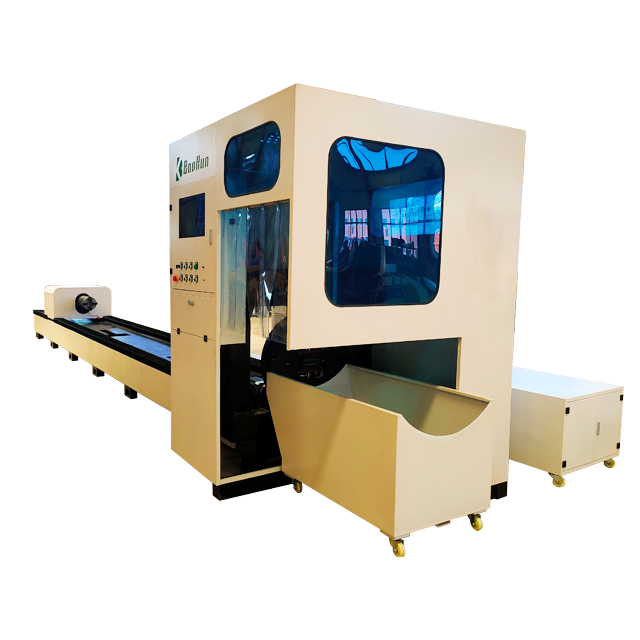

Popis stroje na řezání trubkových vláken laserem:
1. Vláknový laserový řezací stroj dosáhl na domácím trhu pokročilé úrovně.
2. Tato řada je ideální pro průmysl zpracování kovů.
3. Lůžko prochází žíháním stárnutím a je svařeno do pevné a stabilní voštinové uhlíkové struktury.
4. Nosník je vyroben z leteckého nebo litého hliníku, což zajišťuje vynikající přesnost řezání.
5. Stroj pracuje vysokou rychlostí, což výrazně zvyšuje efektivitu zpracování.
Konfigurace stroje na řezání trubek laserem
Standardní konfigurace |
|
Model |
BKJ-620R |
Laserový generátor |
1500W/2000W/3000W |
Laserová hlava |
Raytools 3D BM110 |
Řídicí systém a software |
FSCUT3000S s řezacím softwarem Tubpro a softwarem pro vnoření Tubest |
Ovladač a motor osy X/Y/Z/W |
Servo Fuji |
Reduktor |
Francouzský motoreduktor |
Elektronické komponenty |
Omron/Schneider |
Vodicí kolejnice |
KINGTEC/PEK |
Brusný stojan |
LEITESEN |
Proporcionální ventil |
Japonsko SMC |
C huck |
Penumatické sklíčidlo |
Počítač |
Standardní model |
Paprsek a portál |
Letecký hliník |
Chladič vody |
S&A/Hanli |
E výfukový ventilátor |
Norma |
S náhradní díly |
Čočka, řezací tryska |
O volitelné díly |
|
napětíRegulátor |
Hvězdicová stabilizace/špičková stabilizace |
Technický Specifikace vláknového laserového řezacího stroje
Model |
BKJ-620R |
Pracovní oblast |
Délka zátěže: 6m Průměr: 220mm |
Typ laseru |
Vláknový laserový generátor |
Výkon laseru |
1500W/2000W/3000W Max |
Přenosový systém |
Portálová konstrukce s dvojitým pohonem |
Mazací systém |
Plně automatický |
Maximální rychlost spojení |
150 m/min |
Maximální rychlost zrychlení |
1,5G |
Tělo stroje |
Trubka svařená |
Přesnost polohování |
±0,1 mm/1000 mm |
Přesnost přemístění |
±0,1 mm/1000 mm |
Podporovaný grafický formát |
CAD, DXF atd |
Pracovní prostředí |
Teplota: 0-40 ℃, vlhkost: ≤ 80 %, žádná kondenzace |
Celkový výkon |
12 kW |
Velikost stroje |
21000*2490*2300mm |
Hrubá hmotnost |
3750 kg |
Proces výroby těla stroje |
Portálové frézování Odbourávání stresu Odpalování |
M ax. Průměr řezu |
220 mm/360 mm |
M in. Řezný průměr |
16 mm (10 mm pro kulatou trubku) |
M ax. Délka řezu |
6m / 8m |
M in. Délka řezu |
Nulová hlušina |
Laserový řezací stroj Hlavní části:
1. Tělo stroje:
1. Tělo stroje má voštinovou uhlíkovou strukturu.
2. Úprava žíháním eliminuje vnitřní pnutí.
3. Sekundární úprava stárnutí vlivem vibrací zajišťuje, že se tělo stroje při dlouhodobém používání nedeformuje.
Portálový paprsek
1. Nosník je vyroben z odolné oceli nebo hliníkové slitiny, poskytuje lehkou konstrukci a vynikající výkon.
2. Proces žíhání odstraňuje vnitřní pnutí.
3. Ošetření sekundárním vibračním stárnutím zajišťuje celkovou pevnost a stabilitu.
Systém podpory pro oblast nahrávání
1. Obsahuje inteligentní automatický systém podpory trubek, který řeší běžné průmyslové výzvy a zajišťuje přesné řezání trubek bez deformace.
2. Různé dostupné možnosti pro navrhování podpůrných modelů.
Systém podpory pro oblast stahování
Vybaveno inteligentním automatickým systémem podpory trubek, který se vypořádá s průmyslovými výzvami a zajistí přesné řezání trubek bez deformace.
Servo ovladač a motor
1. Tento pokročilý servomotor využívá bezpečný jednokrokový uzamykací konektor, který nabízí vysokou odolnost proti vibracím a nárazům.
2. Zjednodušený proces ladění, zlepšená stabilita během provozu a zkrácení doby polohování.
3. Vylepšuje spolupráci se servomotorem pro přesné řízení polohy, rychlosti a točivého momentu.
Laserový generátor MAX
MAX je renomovaná globální značka laserových generátorů, která se může pochlubit vlastním oddělením výzkumu a vývoje, výroby a servisu. Nabízejí komplexní možnosti vertikální integrace od materiálů a zařízení až po kompletní stroje.
Laserová hlava Raytools 3D BM110
1. Laserová hlava pro řezání nabízí významné výhody pro středně výkonné řezání na velkých plošinách.
2. Laserová hlava je plně utěsněna, aby se zabránilo znečištění optických součástí prachem.
3. Tato laserová hlava je vybavena dvoubodovým nastavením středění a využívá importovaný motorový pohon pro zlepšenou efektivitu řezání
Multifunkční CNC řídicí systém FSCUT 3000S s řezacím softwarem Tubpro a softwarem Tubest Nesting
1. Systém FSCUT3000S podporuje detekci a korekci chyb středu trubek během výroby, aby bylo zajištěno přesné řezání průchozích otvorů.
2. Aktivní ovládání pomocí technologie sběrnice ethercat umožňuje rychlejší a stabilnější řezání kolem rohů trubek.
3. Systém také obsahuje podpěrné držáky, které aktivně sledují rotaci trubky, aby udržely středové vyrovnání a zvýšily přesnost obrobku.
Pneumatické sklíčidlo
1. Pneumatické sklíčidlo má jednoduchý design, dlouhou životnost a snadno se udržuje.
2. Vyžaduje minimální spotřební materiál a nevytváří žádné znečištění.
3. Spotřebovává méně energie a má vysokou úroveň bezpečnosti.
4. Zásobník je umístěn ve středu otočného hřídele, aby se zabránilo ohnutí.
Elektronické komponenty
Schopnost odolat přepětí, vysoké výkonové limity pro rychlé uzavření a nezávislé na rychlosti přepínání.
Voda C Hiller |
Chladič vody se používá k chlazení laserové hlavy a zdroje laseru a když je teplota vody příliš vysoká, bude vyslán poplašný signál. |
