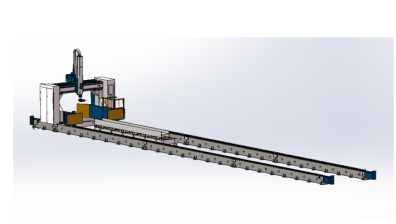

Laserový řezací systém pro výrobní linku H-Beam: Pokročilá technologie pro přesnou výrobu
1. Představení výrobní linky laserového H-paprsku:
Řezání laserem způsobilo revoluci ve výrobě kovů a nabízí nesrovnatelnou přesnost, rychlost a flexibilitu – zejména při zpracování H-paprsků (I-nosníky/svařované nosníky). Laserový řezací systém integrovaný do výrobní linky s H-paprskem zvyšuje efektivitu tím, že eliminuje sekundární zpracovatelské kroky a zároveň zajišťuje čisté řezy bez otřepů, vysokou opakovatelnost a minimální odpad materiálu.
Tento článek zkoumá aplikace laserového řezání ve výrobě H-paprsku, pokrývá technologické výhody, systémové komponenty, integraci automatizace, techniky řezání, kontrolu kvality a případy průmyslového použití.
2. Klíčové výhody laserového řezání ve zpracování H-Beam
Ve srovnání s tradičními metodami (plazmové řezání, kyslíkové řezání, řezání) laserové řezání vyniká v:
✅ Ultra-Precision (tolerance ±0,1 mm) – Ideální pro složité otvory, drážky a obrysové řezy.
✅ Žádné fyzické opotřebení nástroje – Bezkontaktní proces snižuje náklady na údržbu.
✅ Vysoká rychlost (až 20 m/min) – Rychlejší než mechanické řezání/plazma pro tenké až střední tloušťky (do 25 mm).
✅ Minimální tepelné zkreslení – Vláknové lasery vytvářejí úzké šířky zářezu (<0,2 mm), čímž zachovávají strukturální integritu.
✅ Kompatibilita automatizace – Snadná integrace s CNC řízením, robotikou a systémy Průmyslu 4.0.
3. Komponenty výrobní linky pro řezání laserem H-Beam
① Laserový zdroj
Vláknové lasery Max Brand (1kW–30kW) – Nejběžnější pro H-paprsky kvůli energetické účinnosti (30% záslepka) a vysokým řezným rychlostem.
② Systém řezací hlavy a trysek
Řezací hlavy s automatickým ostřením – dynamicky upravuje ohniskovou vzdálenost pro nerovné povrchy.
Vysokotlaký asistenční plyn (O₂/N₂/vzduch) – Optimalizuje kvalitu řezu (O₂ pro uhlíkovou ocel; N₂ pro nerezové/H-paprsky bez oxidace).
③ Systém polohování a pohybu paprsku
Portálové/konzolové CNC systémy – Velkoformátový strojek pro paprsky dlouhé až 18 m+.
Rotační osa (H-Beam Turners) – Umožňuje řezání o 360° na přírubách/stojinách bez přemísťování.
④ Manipulace s materiálem a automatizace
Nakládací/vykládací roboty – Přenášejte surové H-nosníky do/ze skladovacích regálů.
Dopravníkové systémy – Minimalizujte ruční zásahy u velkoobjemové výroby.
⑤ Ovládací software a monitorování
Integrace CAD/CAM – Převádí soubory DXF/DWG na optimalizované řezné dráhy.
Monitorování procesů v reálném čase – Detekuje odchylky (posuny zaměření, poklesy tlaku plynu).
4. Techniky řezání pro lasery s H-paprsky
① Přímé a zkosené řezání laserem
Kolmé řezy – čisté čtverce pro přípravu svarů nebo konstrukčních spojů.
Úhlové úkosy (až 45°) – Připravuje H-paprsky pro švové svařování a zlepšuje pevnost spoje.
② Vrtání otvorů a drážkování
Otvory pro šrouby, ventilační štěrbiny – Laserem vyvrtané otvory (10 mm–100 mm Ø) eliminují kroky po vrtání.
③ Obrysové řezání a vrubování
Zářezy Fishmouth/Joggle – přesné řezy pro trubkové spoje (např. vazníky, plošiny na moři).
④ Značení a rytí
QR kódy/ID dílů – Přímé laserové značení zajišťuje sledovatelnost.
5. Kontrola kvality a shoda s normami laserového řezacího stroje s paprskem H
Rozměrová přesnost – Laserové profilometry ověřují úhly/délky řezu (±0,1 mm).
Kvalita okrajů – Hladké okraje (Ra <12,5µm) snižují nároky na následné zpracování.
NDT kompatibilita – Čisté řezy umožňují bezproblémové ultrazvukové testování (UT) na defekty.
6. Průmyslové aplikace laserového řezacího stroje s paprskem H
Ocelové konstrukce – výškové budovy, mosty (řezání na délku + vrtání v jednom kroku).
Stavba lodí – přesně řezané H-nosníky pro rámování trupu.
Těžké stroje – Těžební zařízení, jeřábová ramena se složitými výřezy.
7. Budoucí trendy a chytrá výroba laserového řezacího stroje s paprskem H
Optimalizace poháněná umělou inteligencí – Adaptivní řezné dráhy založené na datech skenování v reálném čase.
Hybridní systémy – Kombinují laserové řezání + robotické svařování pro plně automatizovanou výrobu H-paprsku.
Energeticky účinné lasery – Vláknové lasery nové generace snižují spotřebu kW na metr řezu.
Závěr
Řezání laserem transformuje produkci H-paprsku tím, že snižuje pracnost, zvyšuje přesnost a umožňuje složité geometrie. Integrace laserových systémů do stávajících linek umožňuje rychlejší návratnost investic, štíhlejší pracovní postupy a vynikající kvalitu dílů.
