سیستم برش لیزری برای خط تولید پرتو H: فناوری پیشرفته برای ساخت دقیق
1. معرفی خط تولید لیزر H-Beam:
برش لیزری انقلابی در ساخت فلزات ایجاد کرده است و دقت، سرعت و انعطافپذیری بینظیری را ارائه میکند - به ویژه در پردازش پرتوهای H (تیرهای I/تیرهای جوش داده شده). یک سیستم برش لیزری ادغام شده در خط تولید پرتو H با حذف مراحل پردازش ثانویه کارایی را افزایش می دهد و در عین حال برش های تمیز و بدون سوراخ، تکرارپذیری بالا و حداقل ضایعات مواد را تضمین می کند.
این مقاله کاربردهای برش لیزر را در تولید پرتو H، پوشش مزایای فناوری، اجزای سیستم، ادغام اتوماسیون، تکنیکهای برش، کنترل کیفیت و موارد استفاده صنعتی را بررسی میکند.
2. مزایای کلیدی برش لیزر در پردازش پرتو H
در مقایسه با روش های سنتی (برش پلاسما، اکسی سوخت، اره کردن)، برش لیزری در موارد زیر برتری دارد:
✅ دقت فوق العاده (تحمل ± 0.1 میلی متر) - ایده آل برای سوراخ های پیچیده، شکاف ها و برش های کانتور.
✅ بدون سایش ابزار فیزیکی – فرآیند بدون تماس هزینه های نگهداری را کاهش می دهد.
✅ سرعت بالا (تا 20 متر در دقیقه) - سریعتر از اره مکانیکی/پلاسما برای ضخامت های نازک تا متوسط (تا 25 میلی متر).
✅ حداقل اعوجاج حرارتی – لیزرهای فیبر، عرض باریکی (<0.2mm) ایجاد می کنند و یکپارچگی ساختاری را حفظ می کنند.
✅ سازگاری اتوماسیون - به راحتی با کنترل های CNC، روباتیک و سیستم های Industry 4.0 ادغام می شود.
3. اجزای یک خط تولید برش لیزر H-Beam
① منبع لیزر
لیزرهای فیبر حداکثر برند (1 کیلو وات تا 30 کیلو وات) - به دلیل بهره وری انرژی (30٪ دوشاخه دیواری) و سرعت برش بالا، برای پرتوهای H رایج است.
② سیستم سر و نازل برش
سرهای برش فوکوس خودکار – فاصله کانونی را به صورت پویا برای سطوح ناهموار تنظیم می کند.
گاز کمکی فشار بالا (O2/N2/هوا) – کیفیت برش را بهینه می کند (O2 برای فولاد کربنی؛ N2 برای پرتوهای ضد زنگ/H بدون اکسیداسیون).

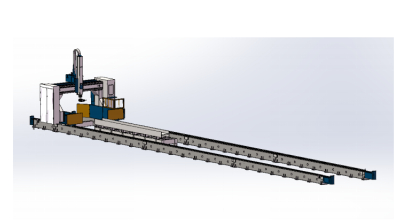

③ سیستم موقعیت یابی و حرکت پرتو
سیستمهای CNC دروازهای/کنستیلور – حرکت با فرمت بزرگ برای تیرهای تا طول ۱۸ متر.
محور چرخشی (ترنرهای پرتو H) - امکان برش 360 درجه روی فلنج ها/وب بدون تغییر موقعیت را فراهم می کند.
④ حمل و نقل و اتوماسیون مواد
ربات های بارگیری/تخلیه بار - پرتوهای H خام را به/از قفسه های ذخیره سازی انتقال دهید.
سیستم های نوار نقاله - مداخله دستی را برای تولید با حجم بالا به حداقل برسانید.
⑤ نرم افزار کنترل و نظارت
یکپارچه سازی CAD/CAM – فایل های DXF/DWG را به مسیرهای برش بهینه تبدیل می کند.
نظارت بر فرآیند در زمان واقعی - انحرافات (تغییر تمرکز، افت فشار گاز) را تشخیص می دهد.
4. تکنیک های برش لیزرهای H-Beams

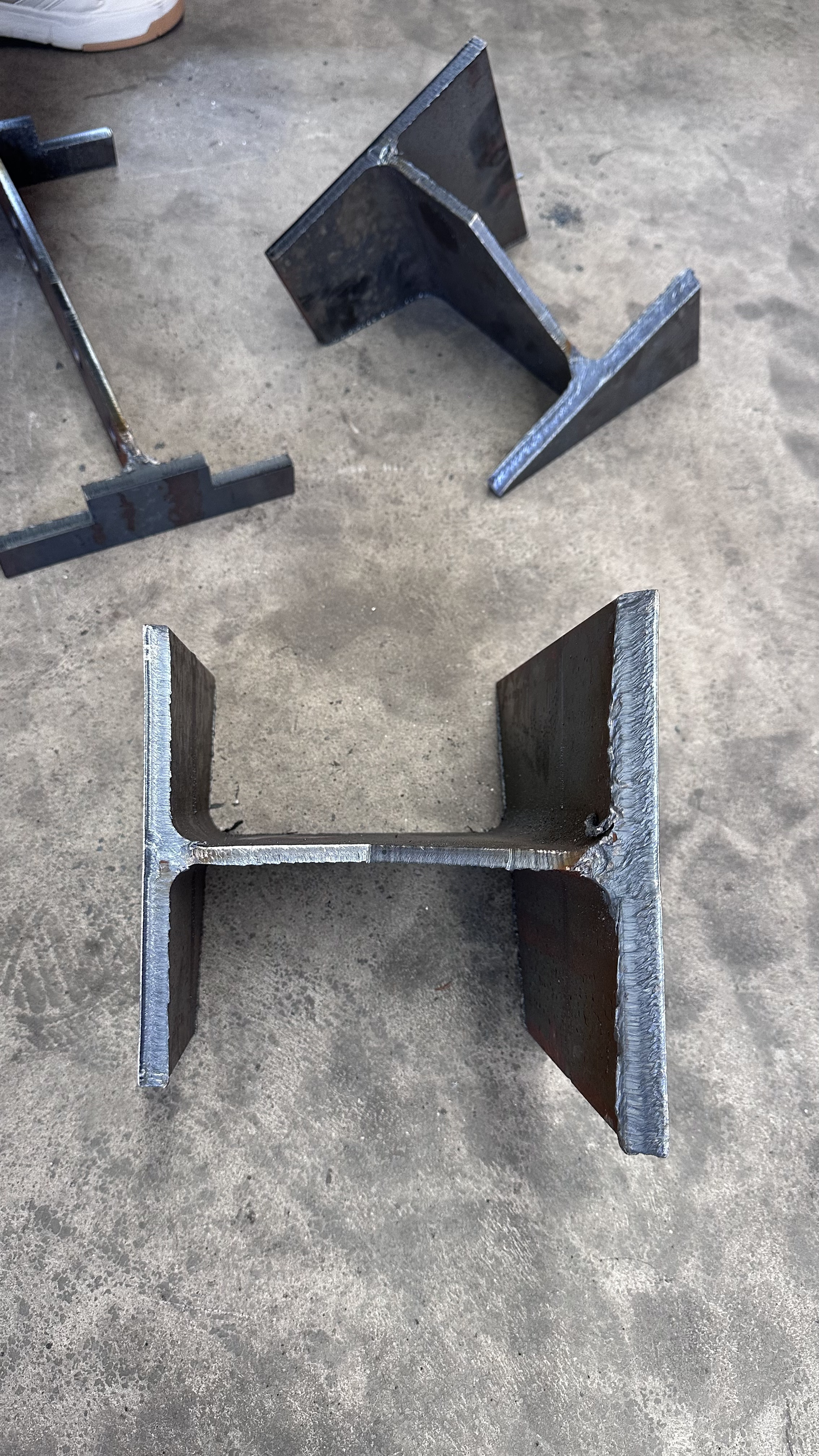

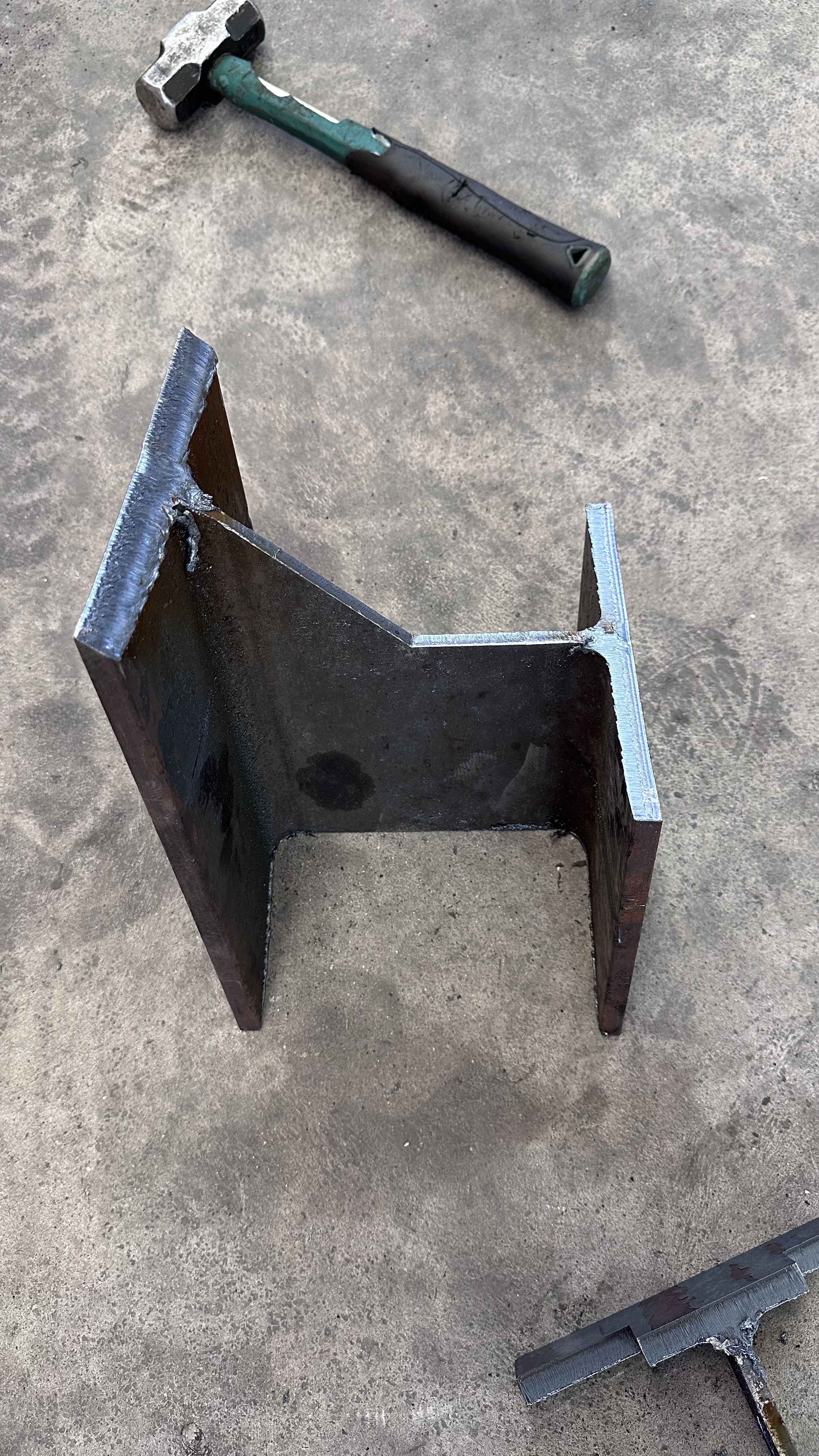

① برش لیزری مستقیم و اریب
برش های عمودی - مربع ها را برای آماده سازی جوش یا اتصالات سازه تمیز کنید.
اریب های زاویه دار (تا 45 درجه) - تیرهای H را برای جوشکاری درز آماده می کند و استحکام مفصل را بهبود می بخشد.

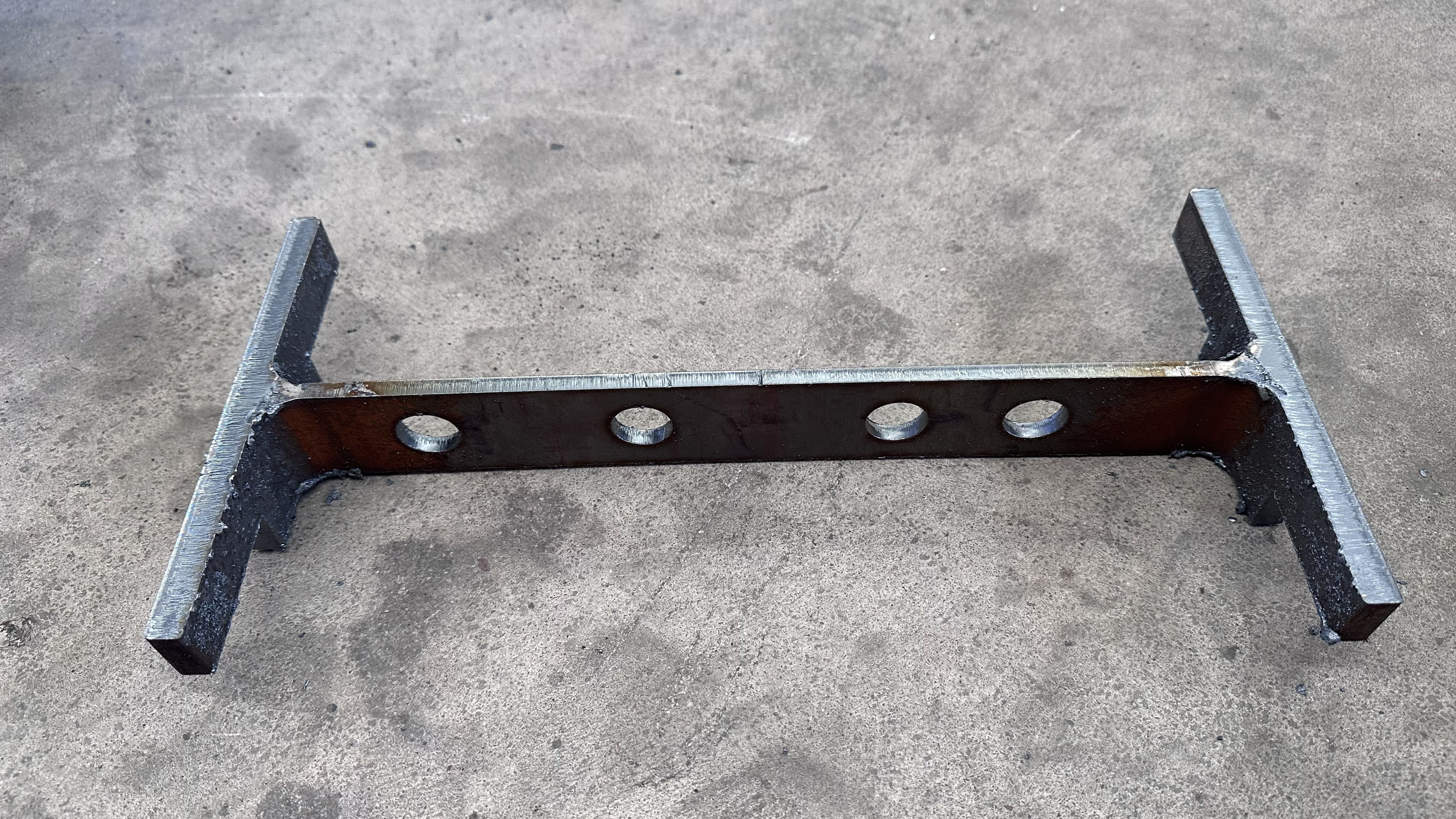

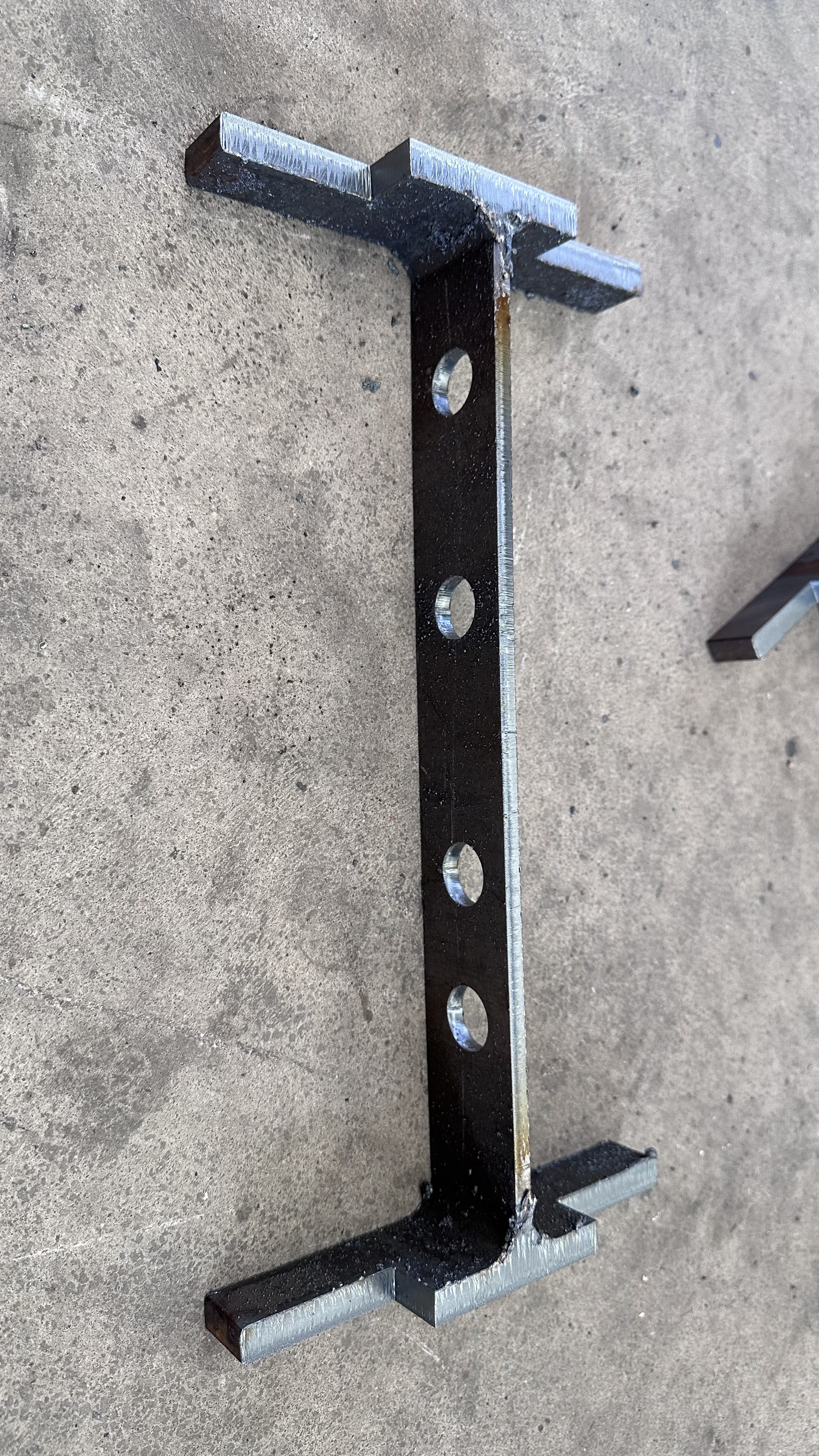

② حفاری سوراخ و شکاف
سوراخهای پیچ، شکافهای تهویه - سوراخهای حفر شده با لیزر (10 تا 100 میلیمتر Ø) مراحل پس از سوراخکاری را حذف میکنند.
③ برش و بریدگی کانتور
شکافهای دهان ماهی/جنگل - برشهای دقیق برای اتصالات لولهای (مانند خرپاها، سکوهای دریایی).
④ علامت گذاری و حکاکی
کدهای QR/شناسه قطعات – علامت گذاری مستقیم لیزری قابلیت ردیابی را تضمین می کند.
5. کنترل کیفیت و مطابقت با استانداردهای دستگاه برش لیزر پرتو H
دقت ابعادی – پروفیلومترهای لیزری زاویه/طول برش را تأیید میکنند (±0.1 میلیمتر).
کیفیت لبه - لبه های صاف (Ra <12.5μm) نیازهای پس از پردازش را کاهش می دهد.
سازگاری با NDT - برش های تمیز امکان تست اولتراسونیک بدون درز (UT) برای نقص را فراهم می کند.
6. کاربردهای صنعتی دستگاه برش لیزر پرتو H
ساخت و ساز فولادی – ساختمان های بلند، پل ها (برش به طول + حفاری در یک مرحله).
کشتی سازی – تیرهای H با برش دقیق برای قاب بندی بدنه.
ماشین آلات سنگین - تجهیزات معدن، بوم های جرثقیل با برش های پیچیده.
7. روندهای آینده و ساخت هوشمند دستگاه برش لیزر پرتو H
بهینه سازی مبتنی بر هوش مصنوعی - مسیرهای برش تطبیقی بر اساس داده های اسکن بلادرنگ.
سیستم های هیبریدی – ترکیب برش لیزر + جوش رباتیک برای ساخت پرتو H به طور کامل خودکار.
لیزرهای کم مصرف – لیزرهای فیبر نسل بعدی مصرف کیلووات را در هر متر برش کاهش می دهند.
نتیجه گیری
برش لیزری تولید پرتو H را با کاهش کار، افزایش دقت و ایجاد هندسه های پیچیده تغییر می دهد. ادغام سیستمهای لیزری در خطوط موجود، بازگشت سرمایه سریعتر، گردش کار کمتر و کیفیت قطعات برتر را باز میکند.
