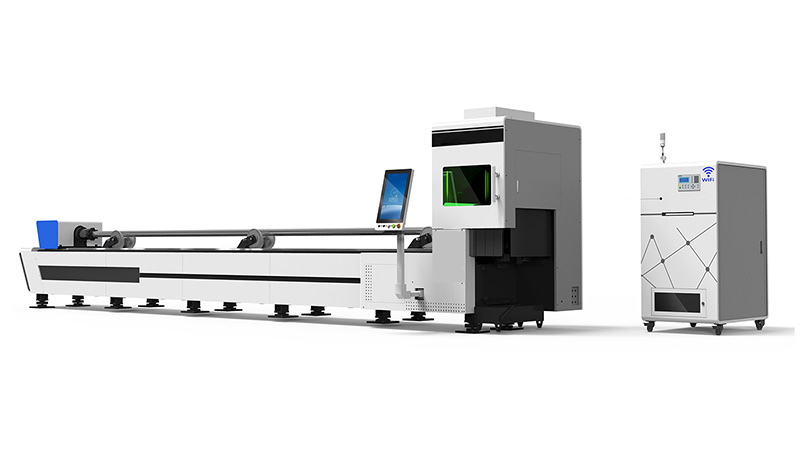

Buis vesel laser snymasjien Beskrywing:
1. Die vesellasersnymasjien het 'n gevorderde vlak in die binnelandse mark bereik.
2. Hierdie reeks is ideaal vir die metaalverwerkingsbedryf.
3. Die bed ondergaan verouderingsgloeibehandeling en word in 'n sterk en stabiele heuningkoek-koolstofstruktuur vasgesweis.
4. Die balk is gemaak van lugvaart of gegote aluminium, wat uitstekende snypresisie verseker.
5. Die masjien werk teen hoë spoed, wat verwerkingsdoeltreffendheid aansienlik verhoog.
Buis laser snymasjien konfigurasie
S tandard konfigurasie |
|
Model |
BKJ-620R |
Laser Generator |
1500W/2000W/3000W |
Laser kop |
Raytools 3D BM110 |
Beheerstelsel en sagteware |
FSCUT3000S met Tubpro sny sagteware en Tubest nes sagteware |
X/Y/Z/W-as drywer en motor |
Fuji servo |
Verminderaar |
Frankryk Motoropvoeder |
Elektroniese komponente |
Omron/Schneider |
Gidsspoor |
KINGTEC/PEK |
Maalrak |
LEITESEN |
Proporsionele klep |
Japan SMC |
C hok |
Penumatiese chuck |
Rekenaar |
Standaard model |
Beam en Gantry |
Lugvaart aluminium |
Waterkoeler |
S&A/Hanli |
Uitlaatwaaier |
Standaard |
S pare Onderdele |
Lens, sny mondstuk |
Opsionele onderdele |
|
Spanningsreguleerder |
Sterstabilisering/Piekstabilisering |
Tegnies Spesifikasie van die vesel laser snymasjien
Model |
BKJ-620R |
Werksarea |
Vraglengte: 6m Deursnee: 220 mm |
Laser tipe |
Vesel laser kragopwekker |
Laser krag |
1500W/2000W/3000W Maks |
Transmissiestelsel |
Portaal dubbelaandrywingstruktuur |
Smeerstelsel |
Ten volle outomaties |
Maksimum skakelspoed |
150m/min |
Maksimum versnellingspoed |
1.5G |
Masjien liggaam |
Buis gesweis |
Posisionering akkuraatheid |
±0.1mm/1000mm |
Herposisionering akkuraatheid |
±0.1mm/1000mm |
Grafiese formaat ondersteun |
CAD, DXF, ens |
Werksomgewing |
Temp: 0-40 ℃, humiditeit: ≤80%, geen kondensasie |
Totale krag |
12KW |
Masjien grootte |
21000*2490*2300mm |
Bruto gewig |
3750 kg |
Masjienliggaamproduksieproses |
Portaal maalwerk De-stres Ontvuur |
M aks. Sny deursnee |
220mm/360mm |
M in. Snydeursnee |
16mm (10mm vir ronde pyp) |
M aks. Sny lengte |
6m/8m |
M in. Snylengte |
Geen uitskot nie |
Laser snymasjien Hoofonderdele:
1. Masjienliggaam:
1.Die masjienliggaam neem heuningkoek-koolstofstruktuur aan.
2. Uitgloeiingsbehandeling skakel interne stres uit.
3. Sekondêre vibrasieverouderingsbehandeling verseker dat die masjienliggaam nie tydens langdurige gebruik vervorm nie.
Gantry Beam
1. Die balk is gemaak van duursame staal of aluminiumlegering, wat 'n liggewig ontwerp en uitstekende werkverrigting bied.
2. Uitgloeiingsproses verwyder interne spanning.
3. Sekondêre vibrasie verouderingsbehandeling verseker algehele sterkte en stabiliteit.
Ondersteuningstelsel vir oplaaiarea
1. Met 'n intelligente outomatiese pypondersteuningstelsel om algemene industrie-uitdagings aan te spreek en om presiese sny van pype sonder vervorming te verseker.
2. Verskeie opsies beskikbaar vir die ontwerp van ondersteunende modelle.
Ondersteuningstelsel vir aflaaiarea
Toegerus met 'n intelligente outomatiese pypondersteuningstelsel om bedryfsuitdagings aan te pak en akkurate pypsny sonder vervorming te verseker.
Servo drywer en motor
1. Hierdie gevorderde servomotor gebruik 'n veilige eenstap-sluitkoppelstuk, wat hoë weerstand teen vibrasie en skok bied.
2. Vereenvoudigde ontfoutingsproses, verbeterde stabiliteit tydens operasie en verminderde posisioneringstyd.
3. Verbeter samewerking met die servobestuurder vir presiese posisie, spoed en wringkragbeheer.
MAX Laser Generator
MAX is 'n bekende wêreldwye handelsmerk vir laseropwekkers, wat spog met sy eie navorsing en ontwikkeling, produksie en diensafdeling. Hulle bied omvattende vertikale integrasievermoëns van materiale en toestelle tot volledige masjiene.
Raytools Laser Head 3D BM110
1. Die laserkop vir sny bied aansienlike voordele vir medium krag sny op groot platforms.
2. Die laserkop is volledig verseël om te verhoed dat stof optiese komponente besoedel.
3. Hierdie laserkop beskik oor dubbelpunt-sentreerverstelling en gebruik 'n ingevoerde motoraandrywing vir verbeterde snydoeltreffendheid
Multi-funksie CNC Control System FSCUT 3000S met Tubpro sny sagteware en Tube Nesting sagteware
1. Die FSCUT3000S-stelsel ondersteun die opsporing en regstelling van buissentrumfoute tydens produksie om presiese deursny van deurgate te verseker.
2. Aktiewe beheer deur gebruik te maak van ethercat-bustegnologie maak voorsiening vir vinniger en meer stabiele sny om buishoeke.
3. Die stelsel beskik ook oor ondersteuningshouers wat aktief die rotasie van die buis volg om die middelbelyning te handhaaf en werkstukakkuraatheid te verbeter.
Pneumatiese Chuck
1. Die pneumatiese chuck het 'n eenvoudige ontwerp, lang lewensduur, en is maklik om te onderhou.
2. Dit vereis minimale verbruiksgoedere en skep geen besoedeling nie.
3. Dit verbruik minder krag en het 'n hoë vlak van veiligheid.
4. 'n Skinkbord is in die middel van die roterende as geplaas om buiging te voorkom.
Elektroniese komponente
In staat om oorspanning te weerstaan, hoë werkverrigtinglimiete vir vinnige sluiting, en onafhanklik van wisselbedieningspoed.
Water C hiller |
Die waterverkoeler word gebruik om die laserkop en laserbron af te koel, en 'n alarmsein sal uitgestuur word wanneer die watertemperatuur te hoog is. |
SNYMONSTERS VAN DIE LASER-SNYMASJIEN :
