1530-3KW nagy, térhatású csereplatformos lézeres vágógép
- Ipari minőségű, nagy hatékonyságú lézeres vágási megoldás
A szálas lézervágó gép termékáttekintése:
Az 1530-3KW-os nagy térhatású csereplatformos lézervágó gép egy nagy teljesítményű, nagy hatékonyságú CNC lézervágó berendezés, amely alkalmas lemezfeldolgozásra, gépgyártásra, autógyártásra, repülőgépgyártásra és más területekre. 3 kW-os szálas lézert használ, és kettős cserés munkaasztallal van felszerelve a zökkenőmentes be- és kirakodás érdekében, ami jelentősen javítja a termelés hatékonyságát. A berendezés egy teljesen zárt, nagy körülvevő szerkezetet alkalmaz, hogy biztosítsa a biztonságos működést és a környezetvédelmet (megfelel a CE-szabványoknak), ugyanakkor nagy pontosságú és nagy stabilitású vágási képességeket biztosít.
A lézervágó gép magjának legfontosabb jellemzői:
1. Nagy teljesítményű lézervágó gép, különféle anyagokhoz alkalmas
A 3 kW-os nagy teljesítményű szálas lézerrel felszerelve hatékonyan képes vágni különféle fémlemezeket, mint például szénacél, rozsdamentes acél, alumíniumötvözet, sárgaréz stb.

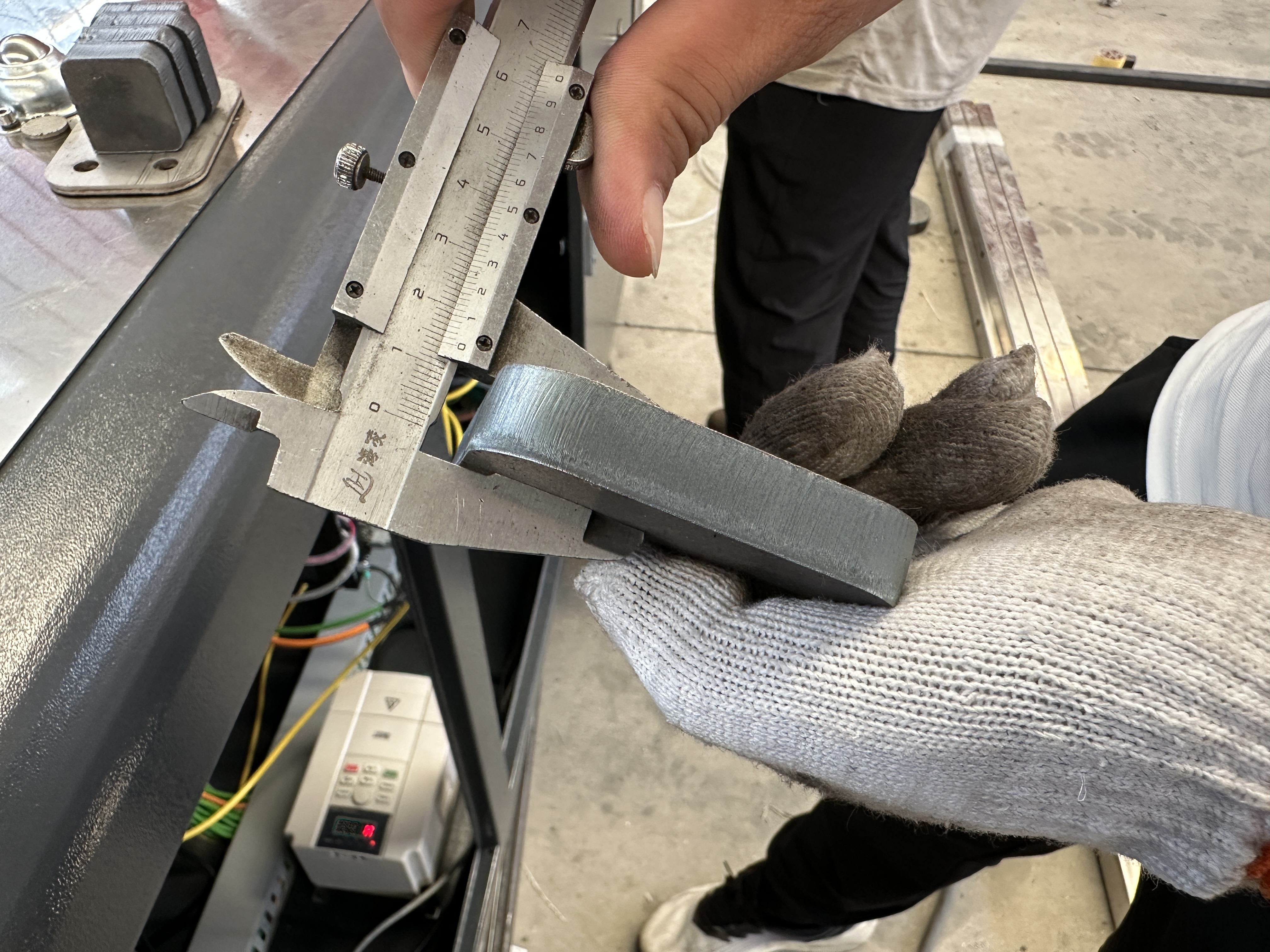

Szénacél (Q235): 20 mm-ig vágható (a jó minőségű vágási felület elérheti a 13 mm-t).
Rozsdamentes acél (304): 12 mm-ig vágható (a jó minőségű vágási felület elérheti a 8 mm-t).
Alumíniumötvözet: 10 mm-ig vágható (nitrogén vágás, oxidréteg nélkül).
2. A lézervágó gép kettős cserélő munkaasztallal van felszerelve a folyamatos gyártás érdekében
A dupla munkaasztalok automatikusan cserélődnek (1500×3000mm). Amíg az egyik munkaasztal a feldolgozást végzi, a másik képes be- és kirakni az anyagokat, biztosítva a 24 órás megszakítás nélküli gyártást.
Szervomotorral hajtva az asztalcsere mindössze 15 másodpercet vesz igénybe, ami több mint 50%-kal hatékonyabb, mint az egyasztalos berendezéseknél.
3. A lézervágó gép nagy pontosságú CNC rendszerrel van felszerelve a stabilitás és a megbízhatóság érdekében.
A Bochu 2000E vezérlőrendszer támogatja az automatikus élességállítást, az automatikus élérzékelést és a dinamikus kompenzációt, így ±0,05 mm-es vágási pontosságot biztosít.
Az importált lineáris vezetők és fogasléces hajtásrendszer akár 120 m/perc sebességet és 1,5 G gyorsulást tesz lehetővé, így alkalmas nagy sebességű precíziós megmunkálásra.
4. A lézervágó gép nagy burkolattal rendelkezik a biztonság és a környezetvédelem érdekében.
A teljesen zárt védőburkolat megakadályozza a lézersugárzás szivárgását, és megfelel a nemzetközi biztonsági szabványoknak (CE/ISO).
A porelszívó rendszer és a füstelszívó berendezés hatékonyan gyűjti össze a vágás során keletkező füstöket, fenntartva a tiszta munkakörnyezetet.
5. A lézervágó gép intelligens automatizálási integrációval van felszerelve (opcionális).
Automata be- és kirakodó rendszer: Robothoz vagy anyagtároló rendszerhez csatlakoztatható pilóta nélküli gyártáshoz.
Vision pozicionáló rendszer: Automatikusan azonosítja a fémlemez helyzetét, alkalmas speciális alakú alkatrészek megmunkálására, csökkentve a kézi beavatkozást.
Lézervágó gép műszaki paraméterei:
Modell |
Szállézeres vágógép |
Munkaterület |
1500*3000mm |
Lézer teljesítmény |
3kw |
Lézer generátor |
Max |
Lézer hullámhossz |
1064 nm |
Munkaasztal |
Fűrészfogas asztal |
Maximális alapjárati sebesség |
140 m/perc |
Maximális gyorsulás |
1,5G |
Pozíciópontosság |
±0,02 mm/m |
Ismételje meg a pozíció pontosságát |
± 0,01 mm |
Vezérlőrendszer |
PC vezérlés CYPCUT-val |
Pozíció típusa |
piros pont |
Energiafogyasztás |
≤12 kW |
Üzemi feszültség |
380V ±10 % 50/60Hz |
Segédgáz |
oxigén, nitrogén, levegő |
Az üvegszálas modul élettartama |
Több mint 100 000 óra |
Szállézeres vágófej |
Raytools Autofókusz BM110 lézervágó fej |
Hűtőrendszer |
Hanli ipari vízhűtő |
Munkakörnyezet |
0-45°C, páratartalom 45-85% |
Szállítási idő |
25 munkanap |
Fiber Lézervágó gépipari alkalmazási esetek
ipar |
Tipikus munkadarabok |
A feldolgozás előnyei |
Gépjárműgyártás |
Alváztartó, kipufogócső, ajtó fémlemez |
A 3 kW-os nagy teljesítményű 20 mm-es szénacél gyorsan, nagy konzisztenciával vágható |
Mechanikai berendezések |
Sebességváltó, keret, védőburkolat |
A nagy pontosság (±0,05 mm) biztosítja az összeszerelési illeszkedést |
Felvonóipar |
Autó fali panelek, vezetősín konzolok |
Nagy asztali teljes lemez vágás a hegesztési varratok csökkentése érdekében |
Konyhai és fürdőszobai gépek |
Rozsdamentes acél panel, páraelszívó ház |
A sorjamentes vágás csökkenti a későbbi csiszolási folyamatokat |
Miért válassza az 1530-3KW-os Fiber lézervágó gépünket?
✔ Műszaki szabványok – Az alapvető alkatrészek (lézer, vezetősínek, vezérlőrendszer) mind importált márkák, biztosítva a stabilitást és a tartósságot.
✔ 24/7 folyamatos gyártás - Cserélhető platform + 3KW nagy teljesítmény, nagy volumenű OEM-gyárakhoz alkalmas.
✔ Energiatakarékos és környezetbarát – 40%-kal kevesebb energia, mint a hagyományos CO2 lézeres gépeknél, a szálas lézerekhez nincs szükség fogyóeszközökre.
✔ Testre szabott szolgáltatások – Opcionálisan automatizált be- és kirakodás, poreltávolító rendszerek és lézeres fejtisztító berendezések állnak rendelkezésre.
Értékesítés utáni szolgáltatásokra vonatkozó kötelezettségvállalás
✅ Globális garancia – 36 hónapos garancia az alapvető alkatrészekre
✅ 2 órás válaszidő – Online hibaelhárítás műszaki csapatunk által
✅ Ingyenes képzés – Kezelési és karbantartási videós oktatóanyagok biztosítottak
Nem csak berendezéseket árulunk; teljes életciklusú szolgáltatási megoldást nyújtunk. A telepítéstől és az üzembe helyezéstől a berendezések leszereléséig 15 éves professzionális csapatunk átfogó támogatást nyújt, biztosítva, hogy a termelés soha ne álljon le.
