Հինգ առանցքների լազերային մշակման տեխնոլոգիա. ճշգրիտ հեղափոխություն կաղապարների արտադրության մեջ

Հինգ առանցքների լազերային մշակման տեխնոլոգիա. ճշգրիտ հեղափոխություն կաղապարների արտադրության մեջ

Բարձրակարգ արտադրության մեջ հինգ առանցքների միացման տեխնոլոգիան երկար ժամանակ եղել է օդատիեզերական արդյունաբերության հիմնական գործընթացն իր բարձր ճկունության և ճշգրտության շնորհիվ, որը լայնորեն օգտագործվում է շարժիչների, շեղբերների և բարդ կառուցվածքային բաղադրիչների ճշգրիտ ֆրեզման մեջ: Այժմ այս տեխնոլոգիան նոր կերպարանքով մուտք է գործում կաղապարների արտադրության արդյունաբերություն, հատկապես երբ զուգակցվում է բարձր էներգիայի լազերային մշակման հետ՝ բերելով արդյունավետության և որակի աննախադեպ առաջընթաց:

1. Հինգ առանցքի լազերային մշակում. նոր ստանդարտի ձևավորում արդյունավետ և ճշգրիտ լազերային կտրման համար

Լազերային կտրումը ներկայումս առկա թիթեղների ձևավորման ամենաառաջադեմ տեխնոլոգիաներից մեկն է: Իր չափազանց բարձր ճշգրտությամբ, ոչ կոնտակտային մշակմամբ և չափազանց արագ կտրման արագությամբ, այն համարվում է կարևոր գործընթաց՝ ապագայում ավանդական դրոշմման ձևավորումը փոխարինելու համար: Հինգ առանցք ունեցող լազերային տեխնոլոգիայի ներդրումը զգալիորեն ընդլայնել է դրա հնարավորությունները՝ ոչ միայն կարող է հաղթահարել բարդ եռաչափ կաղապարների մշակման մարտահրավերները, այլև կարող է զգալիորեն օպտիմալացնել արտադրության արդյունավետությունը և ծախսերի վերահսկումը:

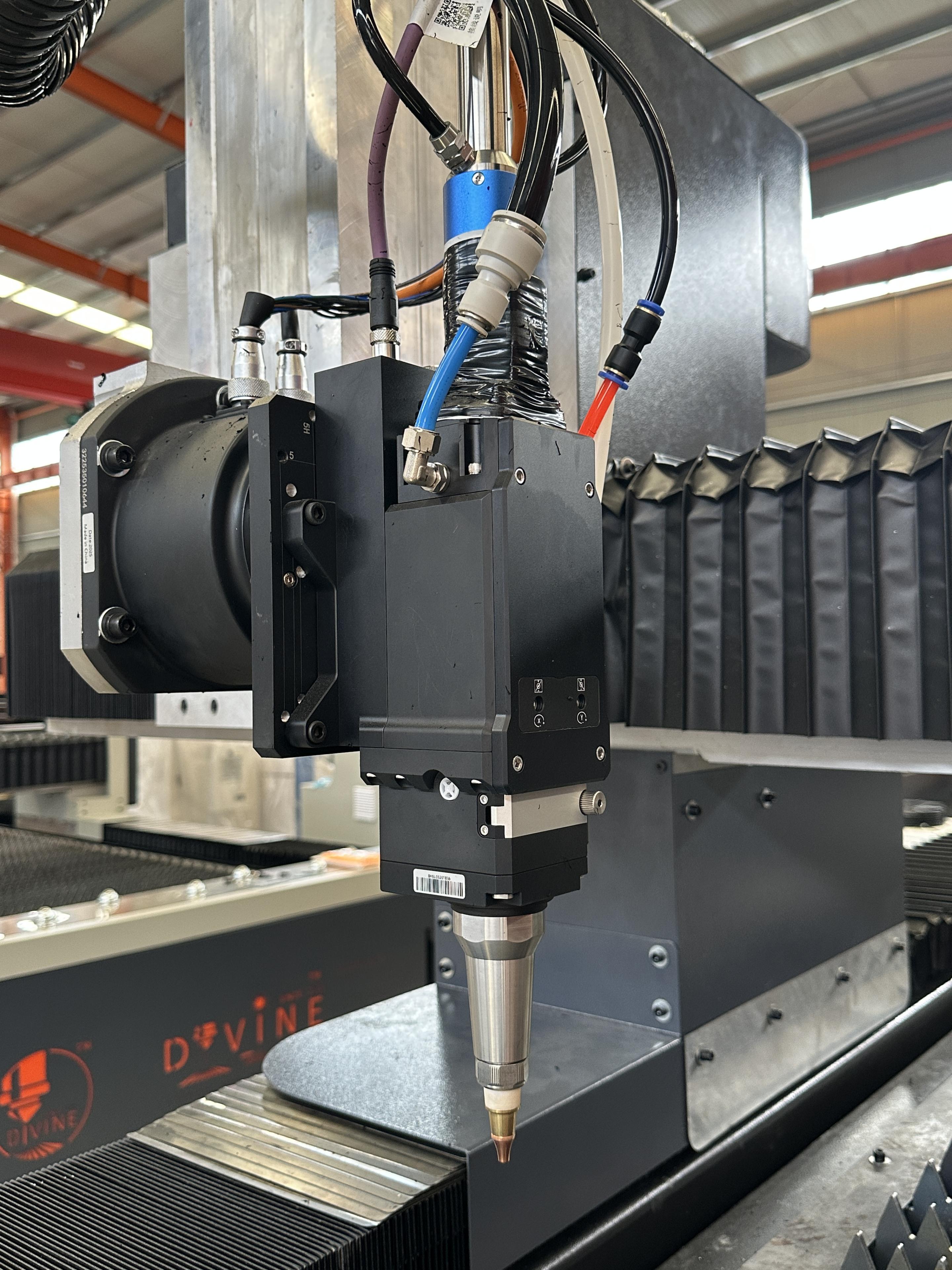

2. Լազերային կտրող մեքենայի հիմնական սկզբունքը

Լազերային կտրումը հիմնված է բարձր էներգիայի ճառագայթի կենտրոնացման վրա՝ շատ կարճ ժամանակում նյութը հալած կամ գոլորշիացված վիճակի հասցնելու համար: Այնուհետև բարձր ճնշման օժանդակ գազը (թթվածին կամ ազոտ) օգտագործվում է հալած խարամը քամելու համար՝ ձևավորելով բարձր ճշգրտության կտրվածք։ Նրա հիմնական առավելություններն են.

Թթվածնի կտրում. բարձր արագություն, հարմար է մետաղների համար, ինչպիսիք են ածխածնային պողպատը, բայց կտրված եզրին կհայտնվի մի փոքր օքսիդ շերտ:

Ազոտային կտրում. Կտրված մակերեսը հարթ է և օքսիդացումից զերծ, ինչը թույլ է տալիս ուղղակի զոդում: Այն սովորաբար օգտագործվում է բարձր պահանջվող նյութերի համար, ինչպիսիք են չժանգոտվող պողպատը, սակայն գազի արժեքը բարձր է:

Այս երկու մեթոդների միջև ընտրությունը կախված է վերջնական աշխատանքային մասի որակի պահանջներից և արտադրության ծախսերի վերահսկումից:

3. Հինգ առանցք լազերային կտրող մեքենայի հեղափոխական առավելությունները ավտոմոբիլային կաղապարների արտադրության մեջ

Ավանդական կաղապարների արտադրության ամենամեծ մարտահրավերներից մեկն այն է, թե ինչպես արդյունավետ կերպով ավարտին հասցնել բարդ կոր մակերևույթների կտրումը և ճշգրտությունը, հատկապես խոշոր կաղապարների արտադրության մեջ, ինչպիսիք են ավտոմոբիլային մարմնի վահանակները: Ավանդական մեթոդները հաճախ հիմնվում են կրկնակի փորձնական կաղապարման և եռակցման ուղղումների վրա, որոնք ոչ միայն ժամանակատար են, այլև հակված են նյութի ճեղքմանը, որը հանգեցնում է ջարդոնի:

Ընդունելով հինգ առանցք լազերային կտրման տեխնոլոգիա՝ ընկերությունները կարող են ամբողջությամբ օպտիմալացնել իրենց գործընթացները.

A: Անուղղակիորեն փոխարինեք կտրող և ծակող գավազանները լազերներով, արագ կտրելով գծագրման ձողից ձևավորված նմուշի հիման վրա՝ վերացնելով միջանկյալ դակման և հարդարման գործընթացները:

B: Կտրման ուղու իրական ժամանակում ճշգրտումը, զուգորդված թվային ստուգման տվյալների հետ ակնթարթային օպտիմալացման համար, խուսափում է բազմաթիվ վերամշակման գործընթացներից:

C: Նվազեցված նյութական թափոններ, ավելի քիչ կախվածություն բարձր հմուտ մոնտաժողներից և խուսափում կաղապարի կյանքի կրճատումից՝ եռակցման բազմաթիվ վերանորոգման պատճառով:

Այս փոխակերպումը ոչ միայն կրճատում է բորբոսների մշակման ցիկլերը 30%-ից մինչև 50%-ով, այլև զգալիորեն նվազեցնում է արտադրության ծախսերը՝ դարձնելով այն մեծապես նախընտրելի համաշխարհային առաջատար ավտոմոբիլային կաղապար արտադրողների կողմից:

4. Խելացի ծրագրավորում և լազերային կտրող մեքենայի գործընթացի օպտիմալացում. PEPS ծրագրաշարի ուժը

Բազմ առանցքներով լազերային կտրման ժամանակ կարևոր է հարմարանքների ճշգրիտ տեղադրումը և ճանապարհի պլանավորումը: Camtek-ի PEPS ծրագիրը առաջարկում է բարձր արդյունավետ լուծում.

A. Խելացի հարմարանքների ձևավորում. ավտոմատ կերպով ստեղծում է աջակցող կառույցներ՝ ապահովելու աշխատանքային մասի կայուն ամրացում:

B.Adaptive Tool Axis Control. Դինամիկորեն կարգավորում է լազերային գլխի անկյունը, որպեսզի խուսափի էներգիայի կուտակումից կամ կտրող թերություններից, որոնք առաջանում են մակերեսի կորության փոփոխություններից:

C. Օպտիմալ կտրման հաջորդականություն. հետևում է «առաջին անցքերի, ապա եզրերի, նախ ներսում, ապա դրսում» սկզբունքին՝ նվազեցնելով սթրեսի դեֆորմացիայի ազդեցությունը ճշգրտության վրա:

Համեմատած ավանդական բարդ CAM համակարգերի հետ՝ PEPS-ի ինտուիտիվ աշխատանքը և արդյունավետ մոդելավորումը զգալիորեն նվազեցնում են տեխնիկական արգելքը՝ հինգ առանցքներով ծրագրավորումը դարձնելով ավելի արդյունավետ և հուսալի:

5. Լազերային կտրող մեքենայի ընթացիկ մարտահրավերները և ապագա հեռանկարները

Չնայած հինգ առանցքով լազերային կտրման տեխնոլոգիայի զգալի առավելություններին, սարքավորումների մեծ ներդրումը և գործընթացի օպտիմալացման դժվարությունը դեռևս որոշակիորեն սահմանափակում են դրա լայն տարածումը: Ապագայում, լազերային աղբյուրի կատարողականի բարելավմամբ և խելացի ծրագրավորման ծրագրաշարի առաջխաղացմամբ, ակնկալվում է, որ այս տեխնոլոգիան լայն մասշտաբով կկիրառվի ավելի շատ ոլորտներում՝ կաղապարների արտադրությունը մղելով դեպի խելացի արտադրություն՝ ավելի բարձր ճշգրտությամբ և ցածր գնով:
