Professionele H-Beam vesellasersnymasjien -
Uiteindelike oplossing vir strukturele staalvervaardiging
1. Bekendstelling van die H-Beam-vesellasersnymasjien
In moderne konstruksie, skeepsbou, brûe en industriële rame, is H-balke (I-balke) noodsaaklike komponente vanweë hul hoë dravermoë en strukturele doeltreffendheid. Tradisionele vlam- of plasmasnymetodes het probleme met akkuraatheid, spoed en herhaalbaarheid - terwyl vesellasersny die verwerking van H-strale 'n rewolusie veroorsaak het.
Hierdie masjien het goeie dinamiese werkverrigting, vinnige servo-reaksie, toegerus met medium-krag vesellasers, en hoë snydoeltreffendheid. Dit word hoofsaaklik gebruik vir die sny en vorming van metaalmateriale soos koolstofstaalplate, vlekvrye staalplate en aluminiumlegerings. Dit is die voorkeursnymasjienmodel in die metaalmateriaalverwerkingsbedryf en een van die toerusting wat onafhanklik deur ons maatskappy ontwikkel en vervaardig is.
Ons H-straal vesel laser sny produksie lyn is ontwerp vir hoë spoed, hoë-presisie en outomatiese verwerking, en is die uiteindelike keuse vir strukturele staal vervaardiging.
2.H-Beam Laser Sny Toepassings
1. Konstruksie: Hoë staalrame (kolomme, balke), voorafvervaardigde geboue (dakkappe, stutte)
Stadions en groot venues (geboë/hoekige balke)
2. Brûe en infrastruktuur: snelweg-/spoorwegbrugbalke en tonnelversterkingstrukture
3. Skeepsbou & Offshore: Skeepsromprame en -platforms en olieboorstutte
4. Swaar masjinerie: Kraanbalke en rame vir myntoerusting
5. Vervoer: Treinwaens & vragmotor onderstel & EV battery rame
6. Energie: Windturbine torings en kragsentrale strukture
3.Toepaslike materiale van die H-straal vesel laser snymasjien:

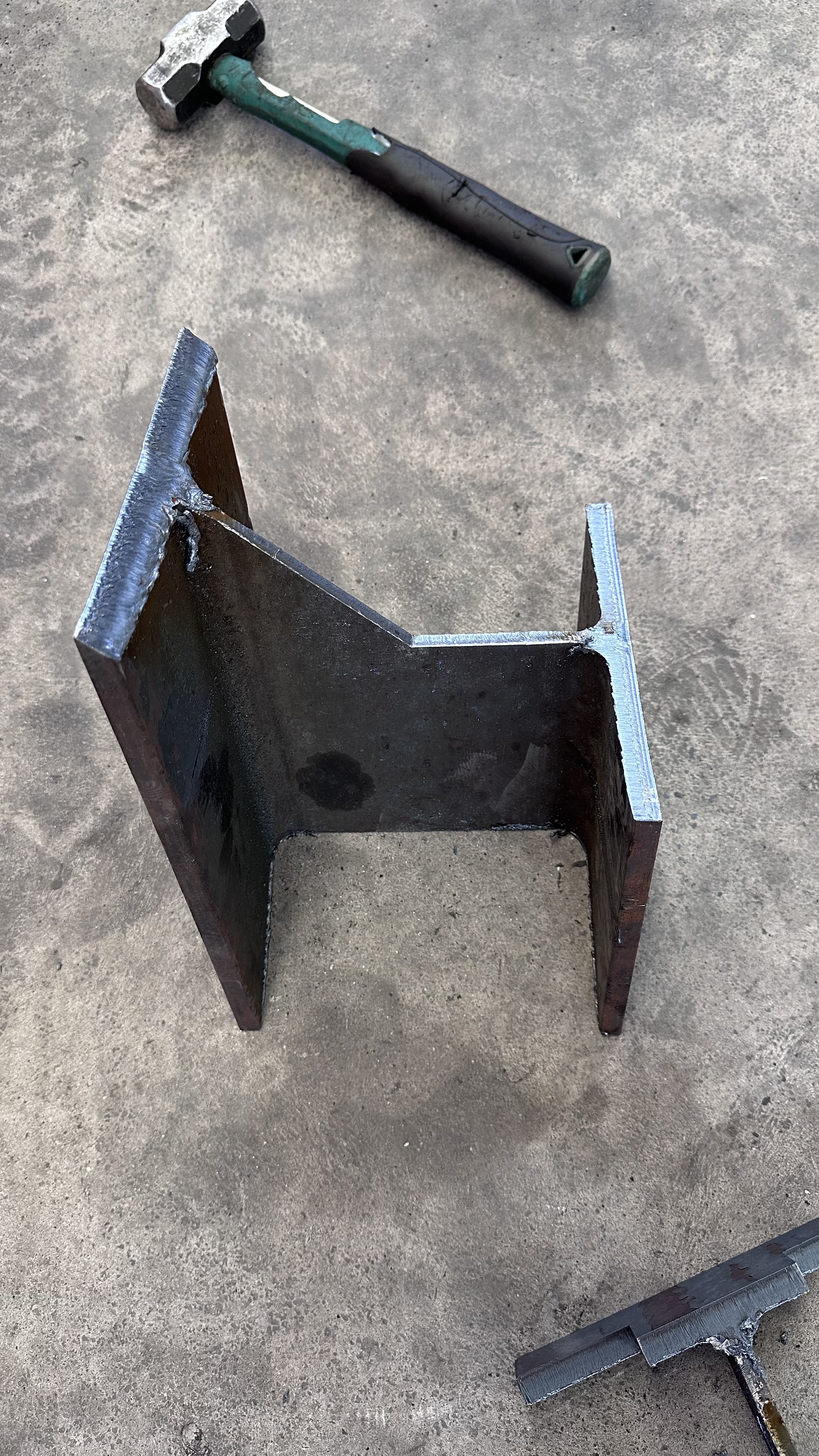

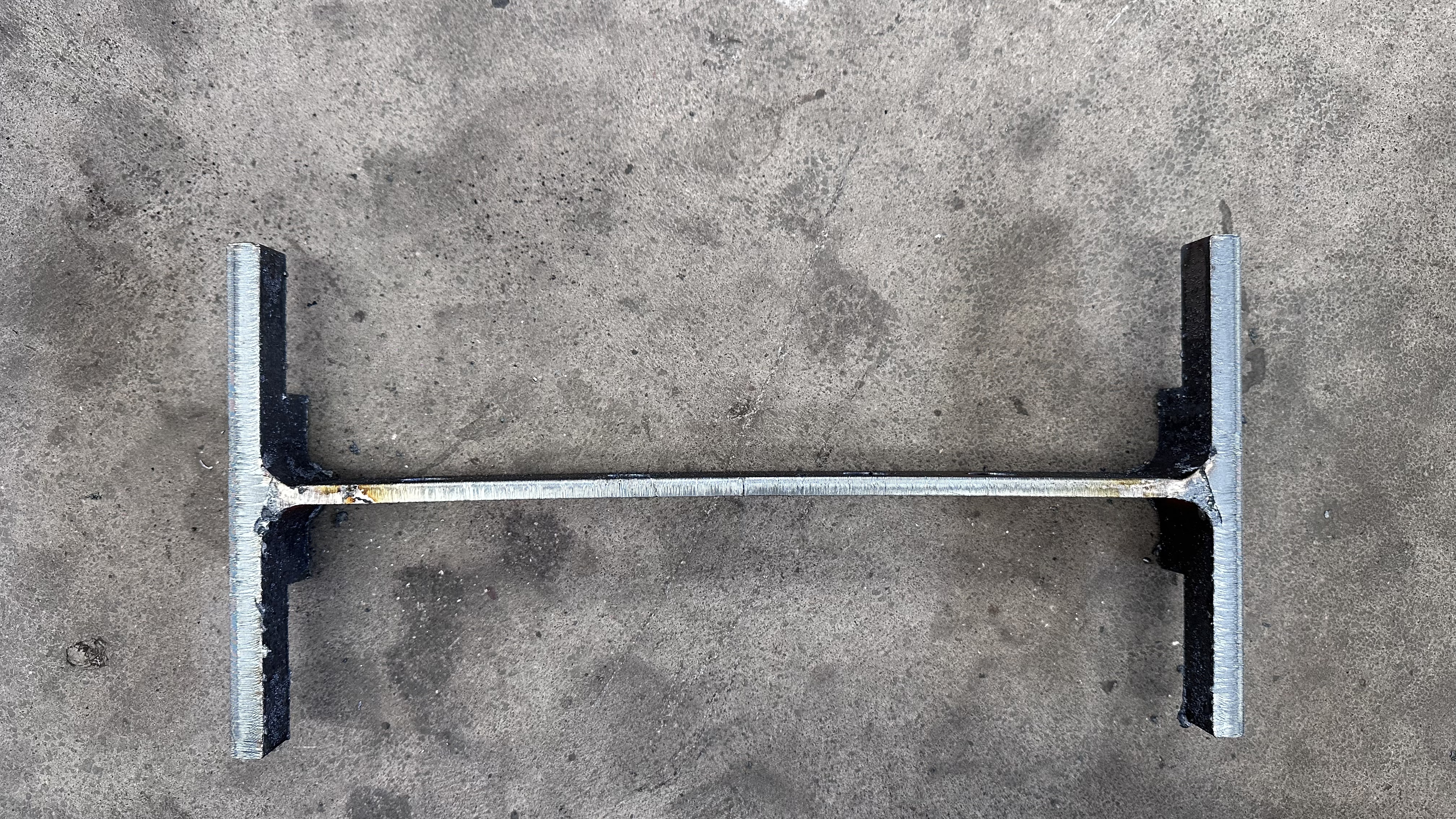

Professioneel gebruik vir die sny van H-vormige staal, kan dit hoë kwaliteit webbe onder 50-2000 mm, vlerkplate onder 50-500 mm, en vlerkplate en webplate met 'n dikte van 0,5-50 mm sny.
4.Tegniese parameters van die vesel laser snymasjien:
Verwerkingsarea |
|
Z-as reis |
120 mm |
X/Y posisionering akkuraatheid |
±0,03 mm/m |
X/Y herhaal posisionering akkuraatheid |
±0,03 mm |
Maksimum bedryfspoed |
120m/min |
Maksimum versnelling |
1.2G |
Bedryfspanning |
380V 50HZ |
Insnyding breedte |
0,1-0,5 mm |
Sny grofheid |
Ra3.2 |
Masjien bedryfstemperatuur |
0℃-40℃ |
Masjien bedryf humiditeit |
<90% |
Maksimum vrag werkbank |
12000 Kg |
Totale kragbeskermingsvlak |
IP54 |
5.Kernkonfigurasie en funksionele kenmerke van lasersnymasjien
1. Hoë-presisie portaal dubbel-aandrywing struktuur
Ingevoerde hoë-presisie ratrakke en lineêre gidse word gebruik om gladde transmissie, vinnige spoed en presiese posisionering te verseker.
Die X-, Y- en Z-asse is toegerus met Bochu-servomotors, wat kragtig is, hoë wringkrag en vinnige reaksie het. Met 'n meganiese struktuur met 'n hoë styfheid, kan hulle stabiliteit en akkuraatheid verseker tydens hoëspoedsny.
2. Hoë-rigiditeit bedontwerp
Die algehele swaardiens-sweisbed is uitgegloei + vibrasieveroudering om spanning te verlig, wat langtermyngebruik sonder vervorming verseker.
Die gidsoppervlak is fyn gemasjineer om die mobiele reaksiespoed te optimaliseer en snystabiliteit te verbeter.
3. Intelligente CNC-stelsel BOCHU 9200-stelsel
Toegerus met 'n CNC-stelsel wat vir lasersny geoptimaliseer is, integreer dit 'n verskeidenheid doeltreffende snyfunksiemodules (soos outomatiese randopsporing, paddasprong en leë skof, ens.), Met 'n eenvoudige operasie-koppelvlak en doeltreffende programmering.
4. Hoëprestasie snykop BOCI BLT 462 snykop (Black Diamond) en sensorstelsel
Die vesellasersnykop is toegerus met 'n hoë-sensitiewe kapasitiewe sensor om die plaatposisie in reële tyd op te spoor, stabiele fokus te verseker en aan te pas by vinnige perforasie en hoë kwaliteit sny van verskeie materiale.
Die ingevoerde elektroniese proporsionele klep beheer die gasdruk (suurstof/stikstof) akkuraat om die snygedeelte-kwaliteit te optimaliseer.
5. Opsionele uitgebreide funksies
Outomatiese laai- en aflaaistelsel: dokmateriaaltafel of manipuleerder om onbemande produksie te realiseer.
Skuinsnymodule: ondersteun ±45° dinamiese fokus om aan die sweisskuinsvereistes te voldoen.
6.Vesellasersnymasjien Produksiewerkvloei (stap-vir-stap-proses)
Materiaallaai – H-balk geplaas op die aangedrewe rolvervoerband
Outo-sentralisasie - Lasers skandeer en pas straalposisie aan
CNC Nesting & Cutting - Laserkop sny gate, gleuwe, miters en kontoere
Rotasie en multi-as sny - Sny aan alle kante sonder om te herposisioneer
Aflaai en stapel – Verwerkte balke gaan uit vir montering
7.Na-verkope diens van die vesel laser snymasjien
1. Waarborgtydperk: Vanaf die datum van produkaanvaarding is die waarborgtydperk 2 jaar vir die hele masjien en 3 jaar vir die sender. Die volledige stel optiese lense word nie deur die waarborg gedek nie.
2. As daar 'n probleem met die toerusting is, reageer binne 4 uur na klantterugvoer, en sal die klantprobleme binne 24 uur oplos.
3. Die toerusting verskaf lewenslange instandhouding, en die vervaardiger hef eers die koste na die waarborgtydperk.
4. Ons maatskappy reël tegniese personeel om van tyd tot tyd tegniese opsporing by die klant se produksieperseel uit te voer, voer roetine-instandhouding en inspeksie van die toerusting uit volgens die toerustinggebruik, en beantwoord tegniese vrae wat klante tydens operasie ondervind.
