पेशेवर एच-बीम फाइबर लेजर कटिंग मशीन-संरचनात्मक स्टील निर्माण के लिए अंतिम समाधान

पेशेवर एच-बीम फाइबर लेजर कटिंग मशीन-

                                           संरचनात्मक स्टील निर्माण के लिए अंतिम समाधान

1। एच-बीम फाइबर लेजर कटिंग मशीन का परिचय

आधुनिक निर्माण में, शिपबिल्डिंग, पुल और औद्योगिक फ्रेम, एच-बीम (आई-बीम) उनकी उच्च लोड-असर क्षमता और संरचनात्मक दक्षता के कारण महत्वपूर्ण घटक हैं। पारंपरिक लौ या प्लाज्मा काटने के तरीकों में सटीकता, गति और दोहराव में कठिनाइयाँ होती हैं - जबकि फाइबर लेजर कटिंग ने एच -बीम के प्रसंस्करण में क्रांति ला दी है।

इस मशीन में अच्छा गतिशील प्रदर्शन, फास्ट सर्वो प्रतिक्रिया, मध्यम-शक्ति फाइबर लेजर और उच्च कटिंग दक्षता से लैस है। इसका उपयोग मुख्य रूप से कार्बन स्टील प्लेटों, स्टेनलेस स्टील प्लेटों और एल्यूमीनियम मिश्र धातुओं जैसे धातु सामग्री को काटने और बनाने के लिए किया जाता है। यह धातु सामग्री प्रसंस्करण उद्योग में पसंदीदा कटिंग मशीन मॉडल है और हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित और उत्पादित उपकरणों में से एक है।

हमारे एच-बीम फाइबर लेजर कटिंग उत्पादन लाइन को उच्च गति, उच्च परिशुद्धता और स्वचालित प्रसंस्करण के लिए डिज़ाइन किया गया है, और संरचनात्मक स्टील निर्माण के लिए अंतिम विकल्प है।

2.H-बीम लेजर कटिंग एप्लिकेशन

1। निर्माण: उच्च वृद्धि वाले स्टील फ्रेम (कॉलम, बीम), प्रीफैब इमारतें (छत ट्रस, समर्थन)

स्टेडियम और बड़े स्थान (घुमावदार/एंगल्ड बीम)

2। पुल और बुनियादी ढांचा: राजमार्ग/रेलवे पुल गर्डर्स और सुरंग सुदृढीकरण संरचनाएं

3। शिपबिल्डिंग और अपतटीय: जहाज पतवार फ्रेम और प्लेटफ़ॉर्म और तेल रिग सपोर्ट्स

4। भारी मशीनरी: क्रेन बूम और खनन उपकरण फ्रेम

5। परिवहन: ट्रेन कैरिज और ट्रक चेसिस और ईवी बैटरी फ्रेम

6। ऊर्जा: पवन टरबाइन टावर्स और बिजली संयंत्र संरचनाएं

3एच-बीम फाइबर लेजर कटिंग मशीन की।

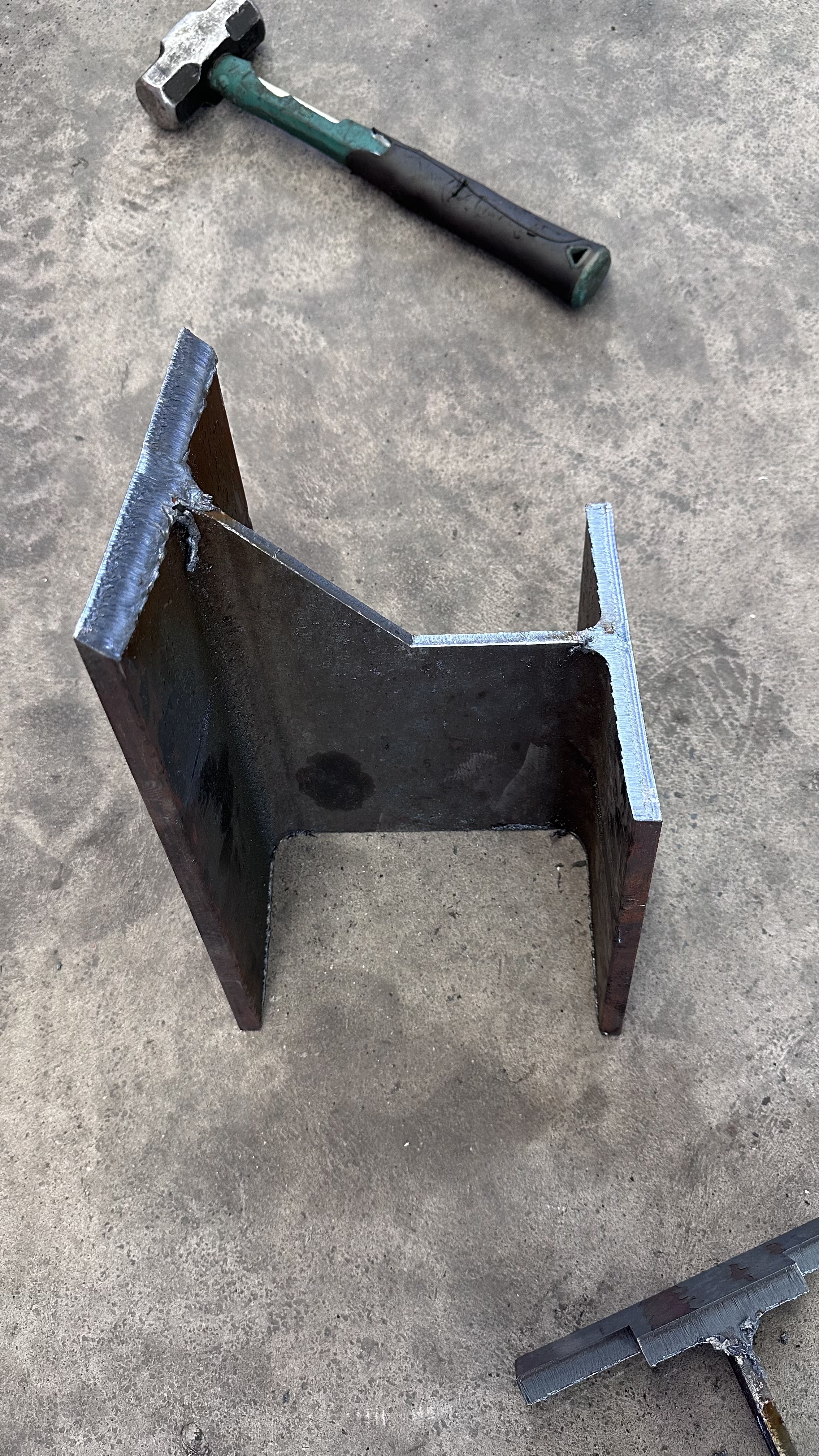

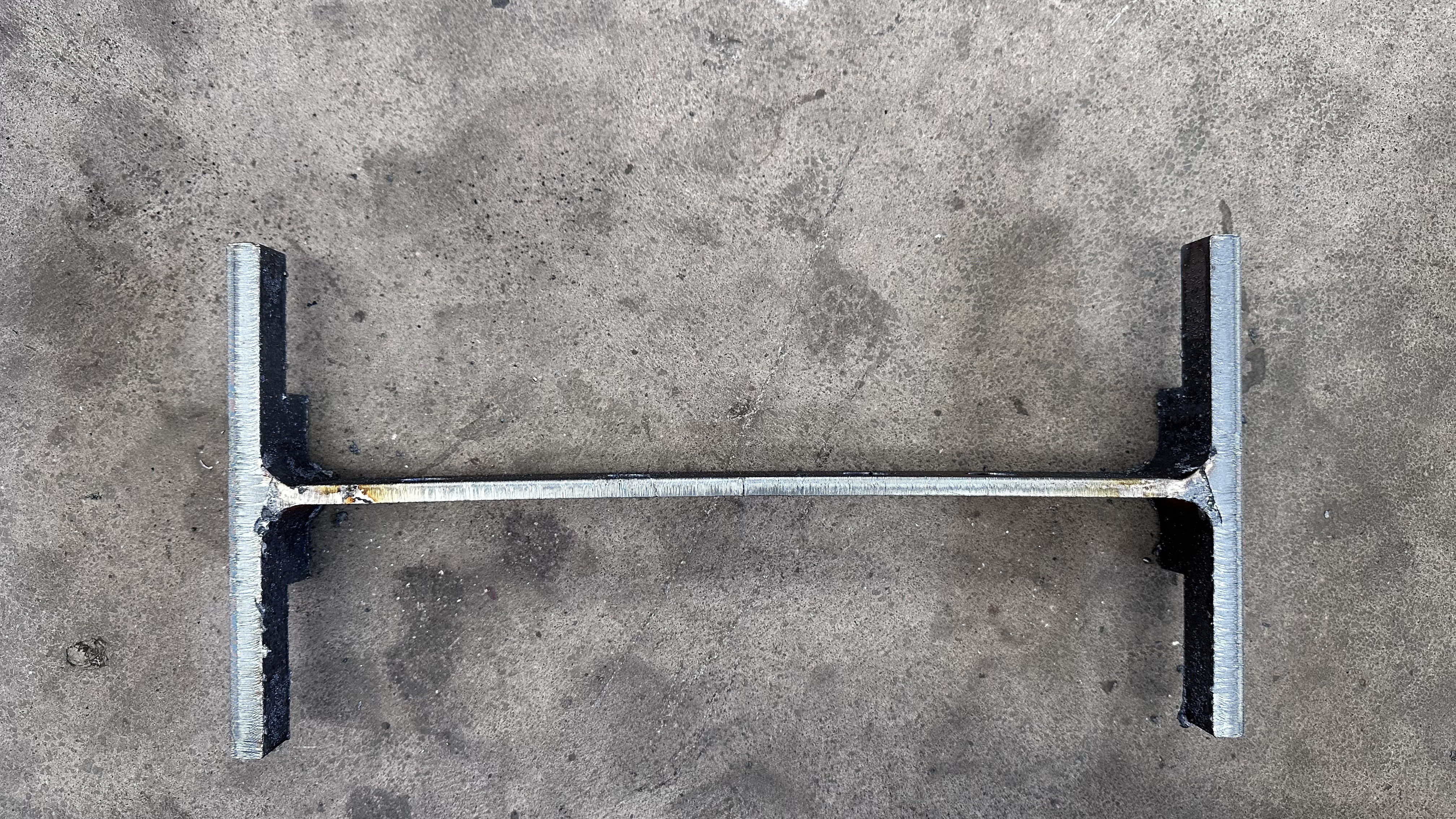

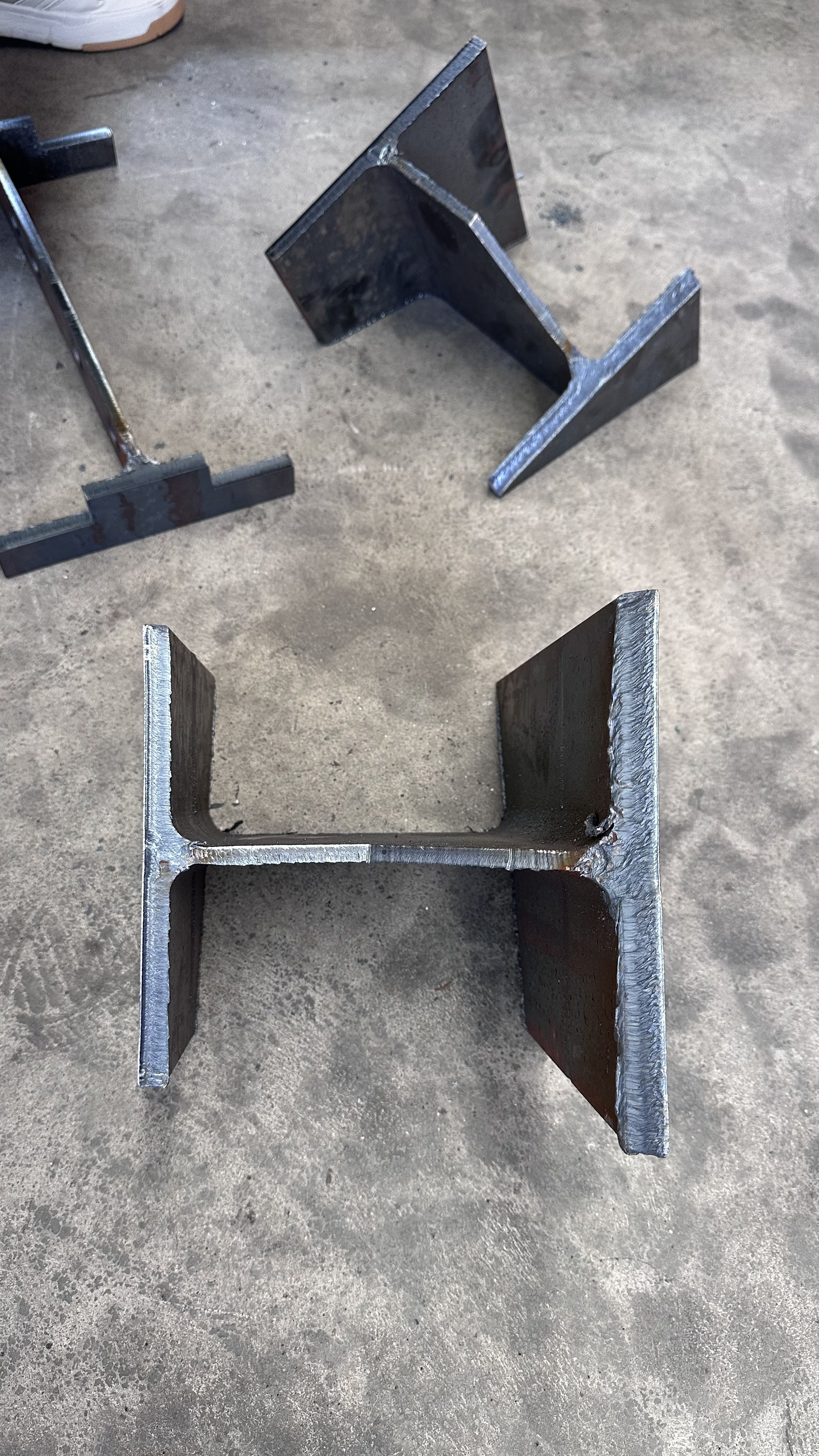

एच-आकार के स्टील को काटने के लिए व्यावसायिक रूप से उपयोग किया जाता है, यह 50-2000 मिमी से नीचे उच्च गुणवत्ता वाले जाले, 50-500 मिमी से नीचे विंग प्लेट, और विंग प्लेट और 0.5-50 मिमी की मोटाई के साथ वेब प्लेटों को काट सकता है।

4.तकनीकी पी arameters:फाइबर लेजर कटिंग मशीन के

प्रक्रमण क्षेत्र
जेड-अक्ष यात्रा	120 मिमी
X/y स्थिति सटीकता	± 0.03 मिमी/एम
X/y दोहराने की स्थिति सटीकता	± 0.03 मिमी
अधिकतम परिचालन गति	120 मीटर/मिनट
अधिकतम त्वरण	1.2 जी
ऑपरेटिंग वोल्टेज	380V 50Hz
चीरा चौड़ाई	0.1-0.5 मिमी
खुरदरापन	Ra3.2
मशीन संचालन तापमान	0 ℃ -40 ℃
मशीन संचालन आर्द्रता	<90%
कार्यक्षेत्र का अधिकतम भार	12000 किलोभास
कुल बिजली संरक्षण स्तर	IP54

5. लेजर कटिंग मशीन के कॉन्फ़िगरेशन और कार्यात्मक विशेषताएं

1। उच्च-सटीक गैन्ट्री ड्यूल-ड्राइव संरचना

सुचारू संचरण, तेज गति और सटीक स्थिति सुनिश्चित करने के लिए आयातित उच्च-सटीक गियर रैक और रैखिक गाइड का उपयोग किया जाता है।

एक्स, वाई और जेड कुल्हाड़ियों को बोचू सर्वो मोटर्स से सुसज्जित किया गया है, जो शक्तिशाली हैं, उच्च टोक़ और तेजी से प्रतिक्रिया है। उच्च-कठोरता यांत्रिक संरचना के साथ, वे उच्च गति में कटौती के दौरान स्थिरता और सटीकता सुनिश्चित कर सकते हैं।

2। उच्च-रिगिडिटी बेड डिज़ाइन

समग्र भारी-शुल्क वेल्डेड बिस्तर तनाव को दूर करने के लिए + कंपन उम्र बढ़ने की उम्र में है, जो कि विरूपण के बिना दीर्घकालिक उपयोग सुनिश्चित करता है।

गाइड सतह को मोबाइल प्रतिक्रिया गति को अनुकूलित करने और कटौती स्थिरता में सुधार करने के लिए बारीक रूप से मशीनीकृत है।

3। बुद्धिमान CNC सिस्टम BOCHU 9200 सिस्टम

लेजर कटिंग के लिए अनुकूलित सीएनसी सिस्टम से लैस, यह एक साधारण ऑपरेशन इंटरफ़ेस और कुशल प्रोग्रामिंग के साथ विभिन्न प्रकार के कुशल कटिंग फ़ंक्शन मॉड्यूल (जैसे कि ऑटोमैटिक एज फाइंडिंग, फ्रॉग जंप और खाली शिफ्ट, आदि) को एकीकृत करता है।

4। उच्च-प्रदर्शन काटने वाले सिर बोसी बीएलटी 462 कटिंग हेड (ब्लैक डायमंड) और सेंसर सिस्टम

फाइबर लेजर कटिंग हेड वास्तविक समय में प्लेट की स्थिति को ट्रैक करने, स्थिर फोकस सुनिश्चित करने और विभिन्न सामग्रियों के तेजी से छिद्र और उच्च गुणवत्ता वाले काटने के अनुकूल होने के लिए एक उच्च-संवेदनशीलता कैपेसिटिव सेंसर से सुसज्जित है।

आयातित इलेक्ट्रॉनिक आनुपातिक वाल्व कटिंग सेक्शन की गुणवत्ता को अनुकूलित करने के लिए गैस के दबाव (ऑक्सीजन/नाइट्रोजन) को सटीक रूप से नियंत्रित करता है।

5। वैकल्पिक विस्तारित कार्य

स्वचालित लोडिंग और अनलोडिंग सिस्टम: मानव रहित उत्पादन का एहसास करने के लिए डॉकिंग सामग्री टेबल या मैनिपुलेटर।

बेवल कटिंग मॉड्यूल: वेल्डिंग बेवल आवश्यकताओं को पूरा करने के लिए ± 45 ° गतिशील फोकस का समर्थन करता है।

6.Fiber लेजर कटिंग मशीन उत्पादन वर्कफ़्लो (चरण-दर-चरण प्रक्रिया)

सामग्री लोडिंग-एच-बीम संचालित रोलर कन्वेयर पर रखा गया

ऑटो-सेंट्रलाइज़ेशन-लेजर स्कैन और बीम की स्थिति को समायोजित करें

सीएनसी नेस्टिंग और कटिंग - लेजर हेड कट होल, स्लॉट, माइटर्स और कंट्रोस

रोटेशन और मल्टी-एक्सिस कटिंग-बिना रिपोजिंग के सभी पक्षों पर काटना

अनलोडिंग और स्टैकिंग - असेंबली के लिए प्रोसेस्ड बीम से बाहर निकलें

7. फाइबर लेजर कटिंग मशीन की बिक्री-बिक्री सेवा

1। वारंटी अवधि: उत्पाद स्वीकृति की तारीख से, वारंटी अवधि पूरी मशीन के लिए 2 वर्ष और ट्रांसमीटर के लिए 3 साल है। ऑप्टिकल लेंस का पूरा सेट वारंटी द्वारा कवर नहीं किया गया है।

2। यदि उपकरण के साथ कोई समस्या है, तो ग्राहक प्रतिक्रिया के 4 घंटे के भीतर जवाब दें, और 24 घंटे के भीतर ग्राहक समस्याओं को हल कर देगा।

3। उपकरण आजीवन रखरखाव प्रदान करता है, और निर्माता केवल वारंटी अवधि के बाद लागत का शुल्क लेता है।

4। हमारी कंपनी तकनीकी कर्मियों को समय -समय पर ग्राहक के उत्पादन स्थल पर तकनीकी ट्रैकिंग का संचालन करने की व्यवस्था करती है, उपकरण के उपयोग के अनुसार उपकरणों के नियमित रखरखाव और निरीक्षण का संचालन करती है, और ऑपरेशन के दौरान ग्राहकों द्वारा सामना किए गए तकनीकी प्रश्नों का उत्तर देती है
