Propesyonal na H-Beam Fiber Laser Cutting Machine –
Ultimate Solution para sa Structural Steel Fabrication
1. Pagpapakilala ng H-Beam fiber laser cutting machine
Sa modernong konstruksyon, paggawa ng mga barko, tulay at pang-industriya na mga frame, ang H-beams (I-beams) ay mahahalagang bahagi dahil sa kanilang mataas na kapasidad na nagdadala ng pagkarga at kahusayan sa istruktura. Ang mga tradisyunal na paraan ng pagputol ng apoy o plasma ay may mga kahirapan sa katumpakan, bilis at pag-uulit - habang binago ng fiber laser cutting ang pagproseso ng mga H-beam.
Ang makinang ito ay may magandang dynamic na performance, mabilis na servo response, nilagyan ng medium-power fiber lasers, at mataas na cutting efficiency. Pangunahing ginagamit ito para sa pagputol at pagbubuo ng mga metal na materyales tulad ng mga carbon steel plate, stainless steel plate, at aluminum alloys. Ito ang ginustong modelo ng cutting machine sa industriya ng pagpoproseso ng metal na materyal at isa sa mga kagamitan na independiyenteng binuo at ginawa ng aming kumpanya.
Ang aming H-beam fiber laser cutting production line ay idinisenyo para sa high-speed, high-precision at automated processing, at ito ang pinakapangunahing pagpipilian para sa structural steel manufacturing.
2.H-Beam Laser Cutting Application
1. Konstruksyon:Mga high-rise steel frame (column, beam), Prefab buildings (roof trusses, supports)
Mga stadium at malalaking venue (curved/angled beam)
2. Mga Tulay at Imprastraktura:Highway/railway bridge girder at Tunnel reinforcement structures
3. Paggawa ng Barko at Offshore:Ship hull frames & platforms at Oil rig supports
4. Malakas na Makinarya: Mga crane boom at mga frame ng kagamitan sa Pagmimina
5. Transportasyon: Mga karwahe ng tren at chassis ng trak at mga frame ng baterya ng EV
6. Enerhiya: Wind turbine tower at mga istruktura ng Power plant
3.Mga naaangkop na materyales ng H-beam fiber laser cutting machine:

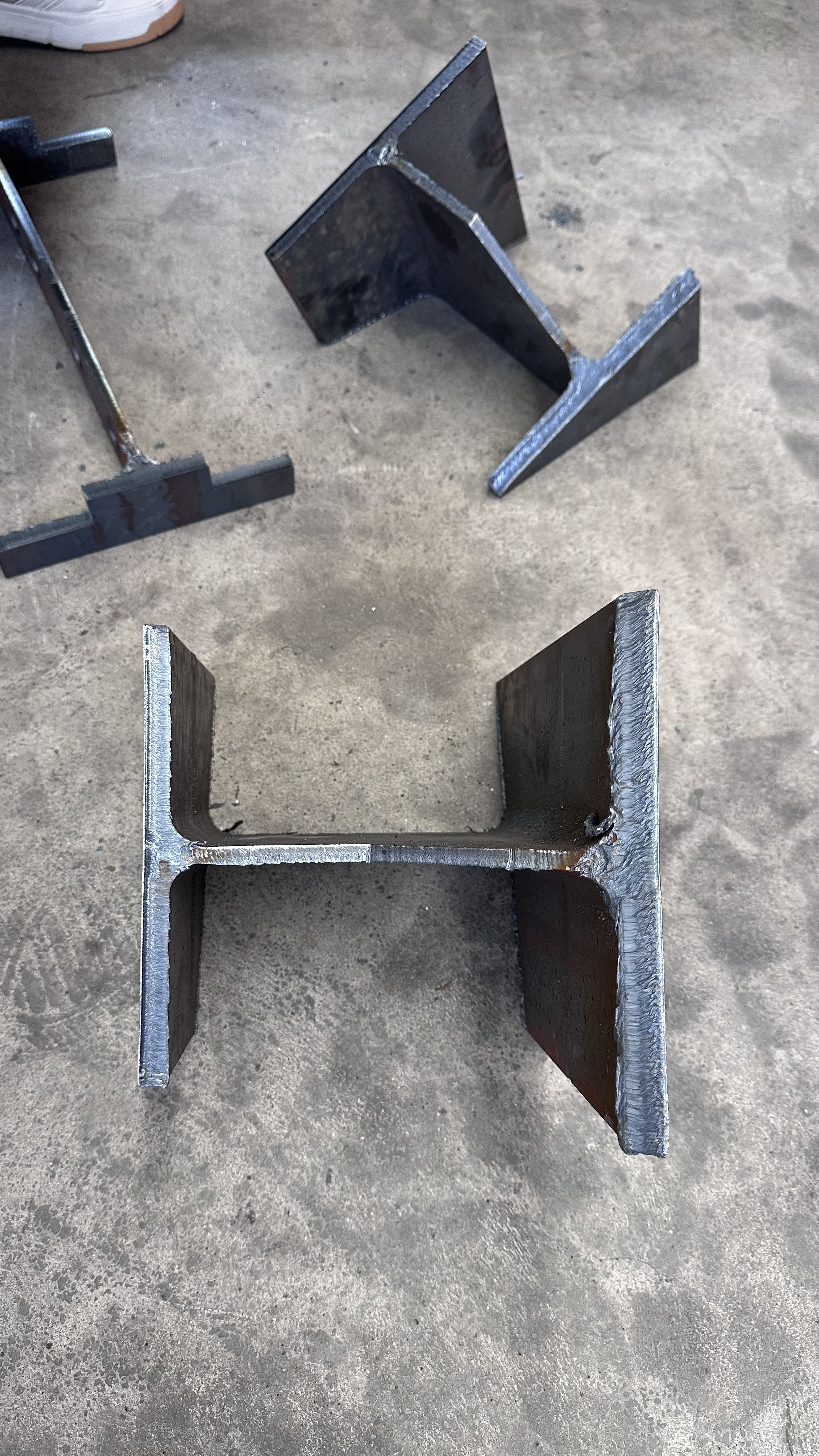

Propesyonal na ginagamit para sa pagputol ng H-shaped na bakal, maaari itong mag-cut ng mataas na kalidad na mga web sa ibaba 50-2000mm, wing plates sa ibaba 50-500mm, at wing plate at web plate na may kapal na 0.5-50mm.
4.Teknikal na P arameter ng fiber laser cutting machine:
Lugar ng pagpoproseso |
|
Z-axis na paglalakbay |
120mm |
Katumpakan ng pagpoposisyon ng X/Y |
±0.03mm/m |
X/Y repeat positioning accuracy |
±0.03mm |
Pinakamataas na bilis ng pagpapatakbo |
120m/min |
Pinakamataas na acceleration |
1.2G |
Boltahe sa pagpapatakbo |
380V 50HZ |
Lapad ng paghiwa |
0.1-0.5mm |
Pagputol ng pagkamagaspang |
Ra3.2 |
Temperatura ng pagpapatakbo ng makina |
0℃-40℃ |
Halumigmig sa pagpapatakbo ng makina |
<90% |
Pinakamataas na pagkarga ng workbench |
12000 Kg |
Kabuuang antas ng proteksyon ng kapangyarihan |
IP54 |
5.Core configuration at functional na mga tampok ng laser cutting machine

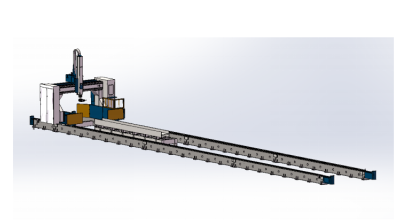

1. High-precision gantry dual-drive na istraktura
Ginagamit ang mga imported na high-precision na gear rack at linear guide para matiyak ang maayos na transmission, mabilis na bilis at tumpak na pagpoposisyon.
Ang X, Y at Z axes ay nilagyan ng Bochu servo motors, na makapangyarihan, may mataas na torque at mabilis na pagtugon. Sa high-rigidity mechanical structure, masisiguro nila ang katatagan at katumpakan sa panahon ng high-speed cutting.
2. High-rigidity na disenyo ng kama
Ang pangkalahatang heavy-duty welded bed ay annealed + vibration aging para mapawi ang stress, na tinitiyak ang pangmatagalang paggamit nang walang deformation.
Ang ibabaw ng gabay ay pinong makina upang ma-optimize ang bilis ng pagtugon sa mobile at mapabuti ang katatagan ng pagputol.

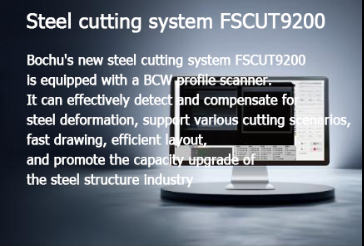

3. Intelligent CNC system BOCHU 9200 System
Nilagyan ng CNC system na na-optimize para sa pagputol ng laser, isinasama nito ang iba't ibang mahusay na cutting function modules (tulad ng awtomatikong paghahanap sa gilid, frog jump at empty shift, atbp.), na may simpleng interface ng operasyon at mahusay na programming.

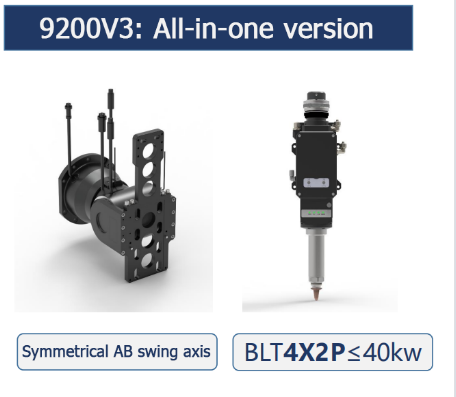

4. High-performance cutting head BOCI BLT 462 cutting head (Black Diamond) at sensor system
Ang fiber laser cutting head ay nilagyan ng high-sensitivity capacitive sensor upang subaybayan ang posisyon ng plate sa real time, tiyakin ang matatag na focus, at umangkop sa mabilis na pagbutas at mataas na kalidad na pagputol ng iba't ibang mga materyales.
Tumpak na kinokontrol ng imported na electronic proportional valve ang gas pressure (oxygen/nitrogen) para ma-optimize ang kalidad ng cutting section.
5. Opsyonal na pinahabang function
Awtomatikong loading at unloading system: docking material table o manipulator para maisakatuparan ang unmanned production.
Bevel cutting module: sumusuporta sa ±45° dynamic na focus upang matugunan ang mga kinakailangan sa welding bevel.
6.Fiber laser cutting machine Production Workflow (Step-by-Step na Proseso)
Naglo-load ng Materyal - Ang H-beam ay inilagay sa pinapagana ng roller conveyor
Auto-Centralization – I-scan at ayusin ng mga laser ang posisyon ng beam
CNC Nesting & Cutting – Pinuputol ng ulo ng laser ang mga butas, slot, miter, at contour
Pag-ikot at Multi-Axis Cutting – Paggupit sa lahat ng panig nang hindi muling inilalagay
Pag-unload at Pag-stack – Paglabas ng mga naprosesong beam para sa pagpupulong
7. After-sales Service ng fiber laser cutting machine
1. Panahon ng warranty: Mula sa petsa ng pagtanggap ng produkto, ang panahon ng warranty ay 2 taon para sa buong makina at 3 taon para sa transmitter. Ang buong hanay ng mga optical lens ay hindi sakop ng warranty.
2. Kung may problema sa kagamitan, tumugon sa loob ng 4 na oras ng feedback ng customer, at lutasin ang mga problema ng customer sa loob ng 24 na oras.
3. Ang kagamitan ay nagbibigay ng panghabambuhay na pagpapanatili, at sinisingil lamang ng tagagawa ang gastos pagkatapos ng panahon ng warranty.
4. Ang aming kumpanya ay nag-aayos ng mga teknikal na tauhan upang magsagawa ng teknikal na pagsubaybay sa lugar ng produksyon ng customer paminsan-minsan, nagsasagawa ng regular na pagpapanatili at inspeksyon ng kagamitan ayon sa paggamit ng kagamitan, at sumasagot sa mga teknikal na tanong na nakatagpo ng mga customer sa panahon ng operasyon
