Penjelasan Detail Masalah Kepala Laser Terbentur Pelat Mesin Pemotong Laser: Penyebab, Akibat Dan Solusinya

Penjelasan detail masalah kepala laser mengenai pelat mesin pemotongan laser: penyebab, akibat dan solusinya

SAYA . Definisi masalah: Apa yang dimaksud dengan kepala laser yang mengenai pelat?

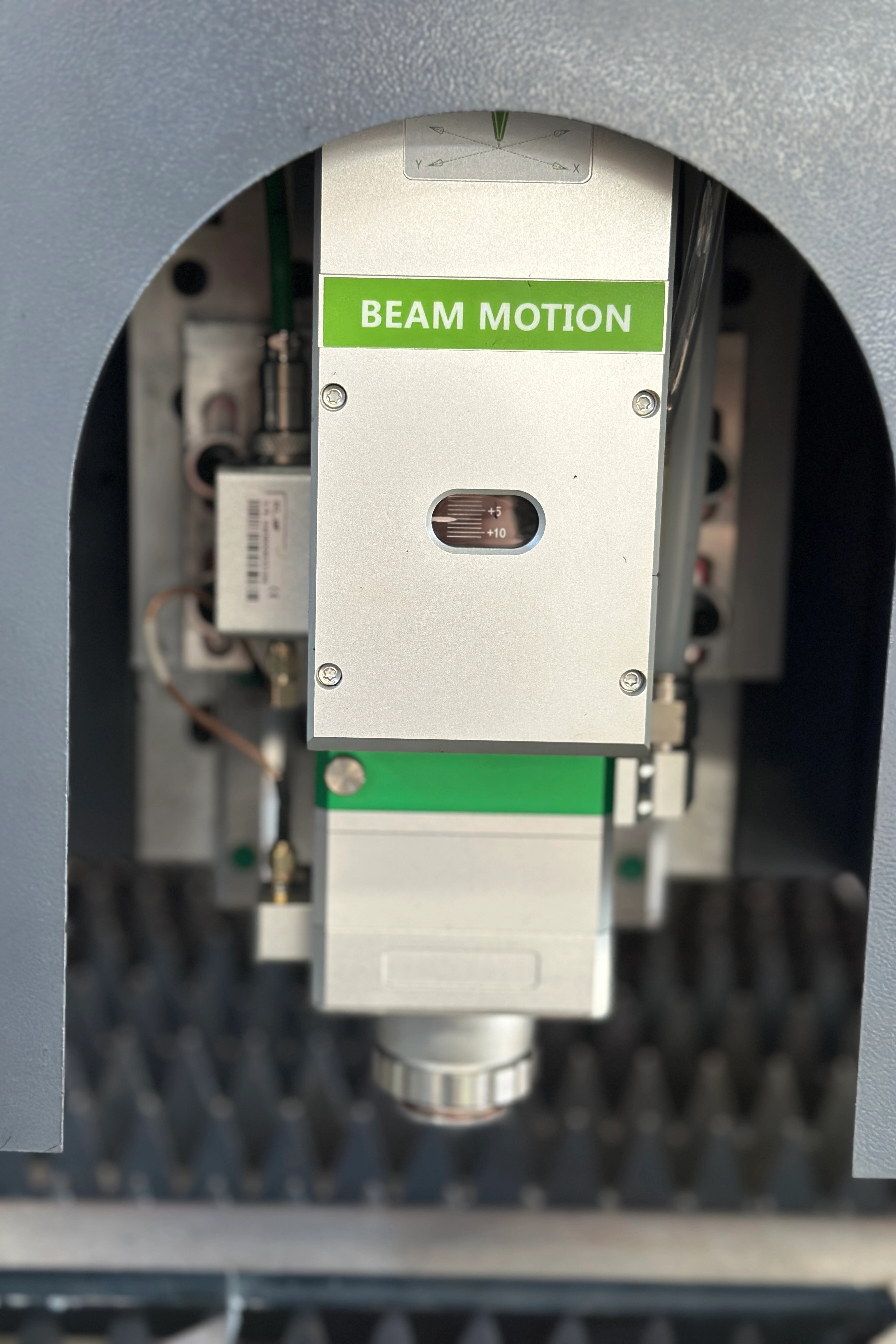

Kepala laser mengenai pelat mengacu pada fenomena bahwa kepala pemotongan (termasuk cermin pemfokusan, nosel, dan komponen lainnya) secara tidak sengaja bersentuhan fisik dengan bahan pemrosesan atau meja kerja selama pengoperasian mesin pemotongan laser. Fenomena ini dapat menyebabkan kerusakan peralatan, penurunan kualitas pemotongan, dan bahkan menimbulkan bahaya keselamatan.

saya saya . Alasan utama kepala laser membentur pelat

Kesalahan pengaturan parameter

Penyimpangan posisi fokus: Posisi fokus tidak diatur dengan benar sesuai dengan ketebalan material, mengakibatkan tinggi kepala pemotongan menjadi terlalu rendah.

Kecepatan potong terlalu cepat: Inersia menyebabkan sumbu Z kehilangan kendali selama pergerakan kecepatan tinggi, sehingga menyebabkan tabrakan.

Masalah bahan atau meja

Bahan tidak rata: Pelat melengkung, permukaan terangkat, atau sisa sampah tidak dibersihkan.

Perlengkapan longgar: Bahan tidak stabil dan bergeser selama pemrosesan.

Kegagalan perangkat keras peralatan

Kegagalan kontrol ketinggian: Sensor kontrol ketinggian kapasitif (Kontrol Ketinggian) gagal dan tidak dapat memberikan umpan balik data ketinggian secara real time.

Kegagalan motor servo/rel pemandu: Akurasi gerakan sumbu Z hilang, mengakibatkan kesalahan posisi.

Kesalahan operasional

Kesalahan pengoperasian manual: Peralatan tidak dimatikan selama proses debug atau penggantian material, dan pergerakan manual menyebabkan tabrakan.

Kesalahan jalur program: Gambar CAD tidak disimulasikan dan diverifikasi setelah diimpor, dan jalur berisi lompatan ilegal.

AKU AKU AKU. Konsekuensi kepala laser mengenai papan

Kerusakan peralatan

Deformasi atau pecahnya nosel: Kontak langsung dengan pelat menyebabkan kerusakan nosel, sehingga mempengaruhi keseragaman injeksi gas.

Goresan lensa fokus: Kontaminasi atau goresan lensa akan mengurangi efisiensi transmisi energi laser dan menyebabkan penurunan kualitas pemotongan.

Kerusakan struktur mekanis sumbu Z: Rel pemandu dan sekrup utama berubah bentuk karena gaya tumbukan, sehingga memengaruhi akurasi jangka panjang.

Gangguan produksi

Peralatan perlu dimatikan untuk pemeliharaan, dan penggantian aksesori memerlukan waktu sekitar 2-4 jam (tergantung tingkat kerusakannya).

Bahaya keselamatan

Tabrakan dapat menyebabkan percikan api atau korsleting peralatan, sehingga meningkatkan risiko kebakaran.

IV. Langkah-langkah perawatan dan perbaikan darurat

Segera hentikan

Tekan tombol berhenti darurat untuk memutus aliran listrik untuk menghindari kerusakan sekunder.

Periksa bagian yang rusak

Nosel: Amati apakah sudah berubah bentuk dan ganti dengan nosel baru (model referensi: bukaan 1,5 mm/2,0 mm).

Lensa: Bersihkan dengan kain bebas debu yang dicelupkan ke dalam etanol anhidrat. Jika goresannya serius, gantilah (biayanya sekitar ￥200-800/potong).

Rel pemandu dan sekrup utama: Gerakkan sumbu Z secara manual untuk memeriksa apakah sumbu tersebut macet. Jika perlu, hubungi pabrikan untuk kalibrasi.

Pemecahan masalah

Uji pengatur ketinggian: Gunakan pelat logam untuk mensimulasikan material dan amati apakah umpan balik sensor sensitif.

Verifikasi program: Simulasikan jalur pemotongan dalam perangkat lunak dan periksa apakah ada lompatan yang tidak normal.

V. Tindakan untuk mencegah kepala laser mengenai papan

Optimalisasi parameter

Atur ketinggian aman: Di jalur pemotongan, ketinggian pengangkatan sumbu Z harus lebih tinggi dari tonjolan maksimum material (disarankan ≥5mm).

Kurangi kecepatan idle: Kecepatan idle sumbu Z dikontrol pada 20-30m/menit untuk menghindari hilangnya kendali inersia.

Pemeliharaan dan kalibrasi peralatan

Inspeksi harian: Uji sensitivitas pengatur ketinggian sebelum menghidupkan mesin, dan bersihkan lensa dan nosel.

Perawatan bulanan: lumasi rel pemandu sumbu Z dan periksa sinyal encoder motor servo.

Manajemen material dan perkakas

Perlakuan awal pelat: gunakan mesin perata untuk menghilangkan lengkungan material, dan bersihkan karat dan residu permukaan sebelum pemotongan.

Perkuat fiksasi perlengkapan: gunakan perlengkapan magnetik atau meja adsorpsi vakum untuk memastikan materialnya rata.

Pelatihan spesifikasi operasi

Verifikasi simulasi: gunakan perangkat lunak (seperti LightBurn) untuk mensimulasikan jalur sebelum memotong untuk menghindari risiko tabrakan.

Spesifikasi pengoperasian manual: beralih ke 'mode manual' selama proses debug dan kenakan kacamata pelindung.

VI. Pembagian kasus: Solusi terhadap masalah tumbukan pelat di pabrik lembaran logam

Uraian masalah: Sebuah pabrik menyebabkan kepala laser bertabrakan dan nosel rusak 3 kali/bulan karena tepi pelat baja tahan karat melengkung.

Larutan:

Pasang mesin perata pelat otomatis untuk memastikan kesalahan kerataan material yang masuk kurang dari 0,5 mm.

Tingkatkan pengontrol ketinggian kapasitor ke mode respons dinamis dan tingkatkan frekuensi deteksi hingga 1000Hz.

Latih operator untuk melakukan 'kalibrasi nol sumbu Z' sebelum menghidupkan alat berat setiap hari.

Efek: Frekuensi tabrakan berkurang menjadi 0 kali/bulan, menghemat biaya pemeliharaan sebesar ￥50.000 per tahun.

VII. Peningkatan teknologi yang direkomendasikan

Sistem anti-tabrakan yang cerdas

Beberapa model kelas atas (seperti TRUMPF TruLaser 5030) dilengkapi dengan sensor penghindar rintangan inframerah yang dapat mendeteksi rintangan secara real time dan mati secara otomatis.

Pengontrol ketinggian kapasitif

Mendukung pelacakan ketinggian dinamis (seperti Precitec ProCutter), beradaptasi dengan fluktuasi permukaan material, dan memiliki akurasi ±0,01 mm.

Fungsi pemantauan jarak jauh

Pemantauan status peralatan secara real-time melalui Internet of Things (IoT), dan mengirimkan peringatan ponsel ketika terjadi kelainan.

VIII. Ringkasan

Kepala laser yang membentur pelat adalah masalah umum dalam pemotongan laser, namun hal ini dapat dihindari secara efektif melalui optimalisasi parameter, pemeliharaan peralatan, dan pengoperasian standar. Berinvestasi pada teknologi anti-tabrakan yang cerdas dan pelatihan karyawan tidak hanya dapat mengurangi keausan peralatan, namun juga meningkatkan keselamatan dan efisiensi produksi.
